Zapojení čerpadla a přiloženého termostatu

Od: lukluc26 28.04.19 17:30 odpovědí: 2 změna: 28.04.19 19:07

Dobrý den nejsem si jistý příští týden by mě měl navštívit elektrikář a já přislíbil že si vše připravím a následně on už jen zkontroluje... Mám čerpadlo grundfos alpha1 a na trubce od topení bude přiložen bimetalovy termostat. Zapojení čerpadla je mi jasné fáze nulak a územněni... Ale u termostatu tapu 1 má být fáze ta je jasná 2rozpina okruh když teplota stoupne 3 spina okruh když teplota stoupne a poslední je územněni... To je také jasne... Myslím že modrý kabal tzv nulak by měl být zapojeny na 3 aby čerpadlo sepnulo když bude teplota vysoká... Je to správně nebo se mýlím? A následně jak to propojit s čerpadlem?

Odpovědět na otázku

2 odpovědi na otázku

Řazeno dle hodnocení

mikihans®

28.04.19 18:24

Brrrr, to byste tomu dal. Na termostatu nemá nula vůbec co dělat. To by šlo do zkratu.

Do termostatu jde fáze na společný kontakt (svorka 1) a z termostatu (ze správné svorky - spínací či rozpínací, ve vašem případě pravděpodobně svorka 3) pokračuje fáze do čerpadla. Nula jde jen do čerpadla.

doplněno 28.04.19 18:29:

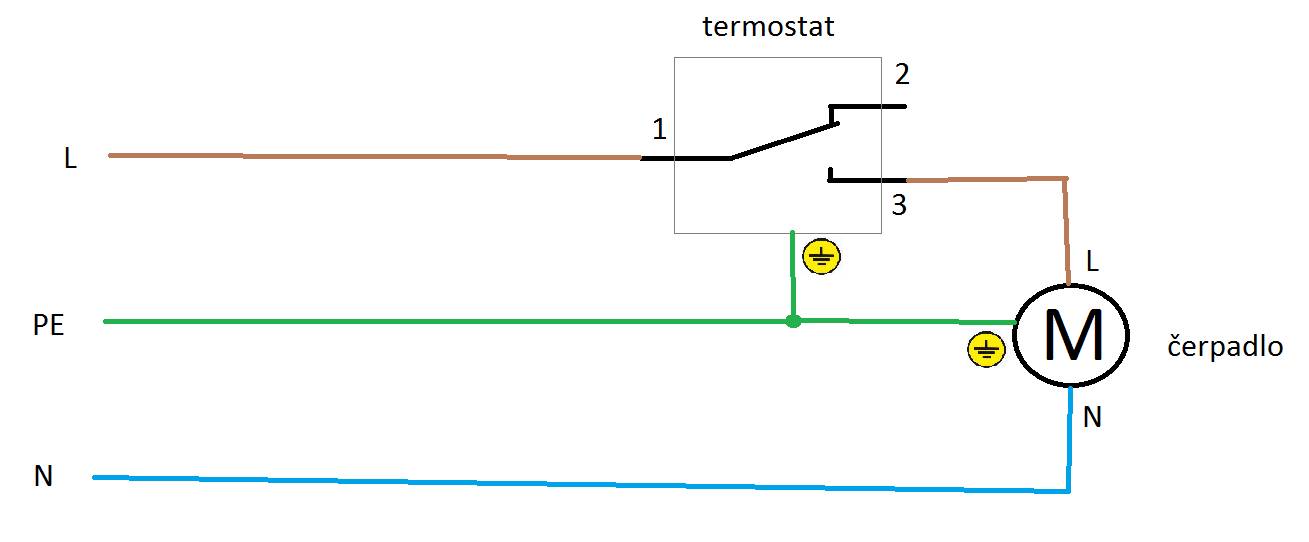

Schematicky takto:

Zapojení čerpadla a přiloženého termostatu

ferax®

28.04.19 19:07

Ano, takto je to správně po stránce zapojení. Pokud ale je to čerpadlo v topném okruhu, mělo by být v provozu tak, aby běhalo nepřetržitě, po dobu provozu kotle. Jen tak docílíte rovnoměrné teploty v místnostech. Pokud není kotel ovládán pomocí regulace, měl by být termostat nastaven tak, aby čerpadlo zastavilo až při chladnutí systému, po vypnutí kotle.
