Jak funguje toto schema

Pár informací tady...jinak prostudovat základy elektroniky, číslicové IO, třeba začátek zde; a NE, vysvětlete mi to a to, a za dva dny z toho nic nevím...radím v dobrém, nechci prudit...

23it23 už funkci nakousnul, takže pokračování:

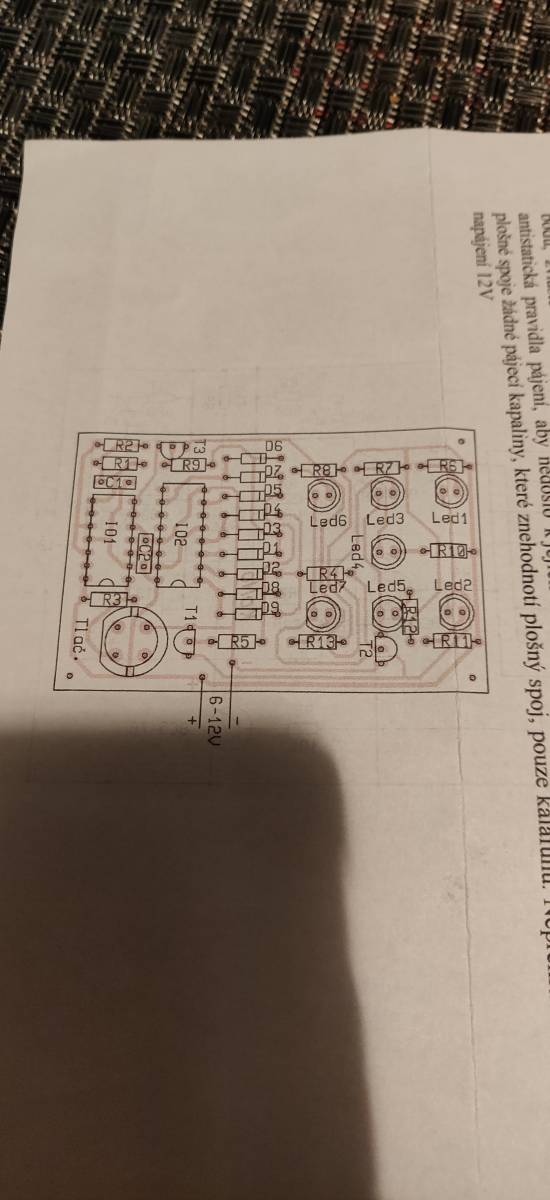

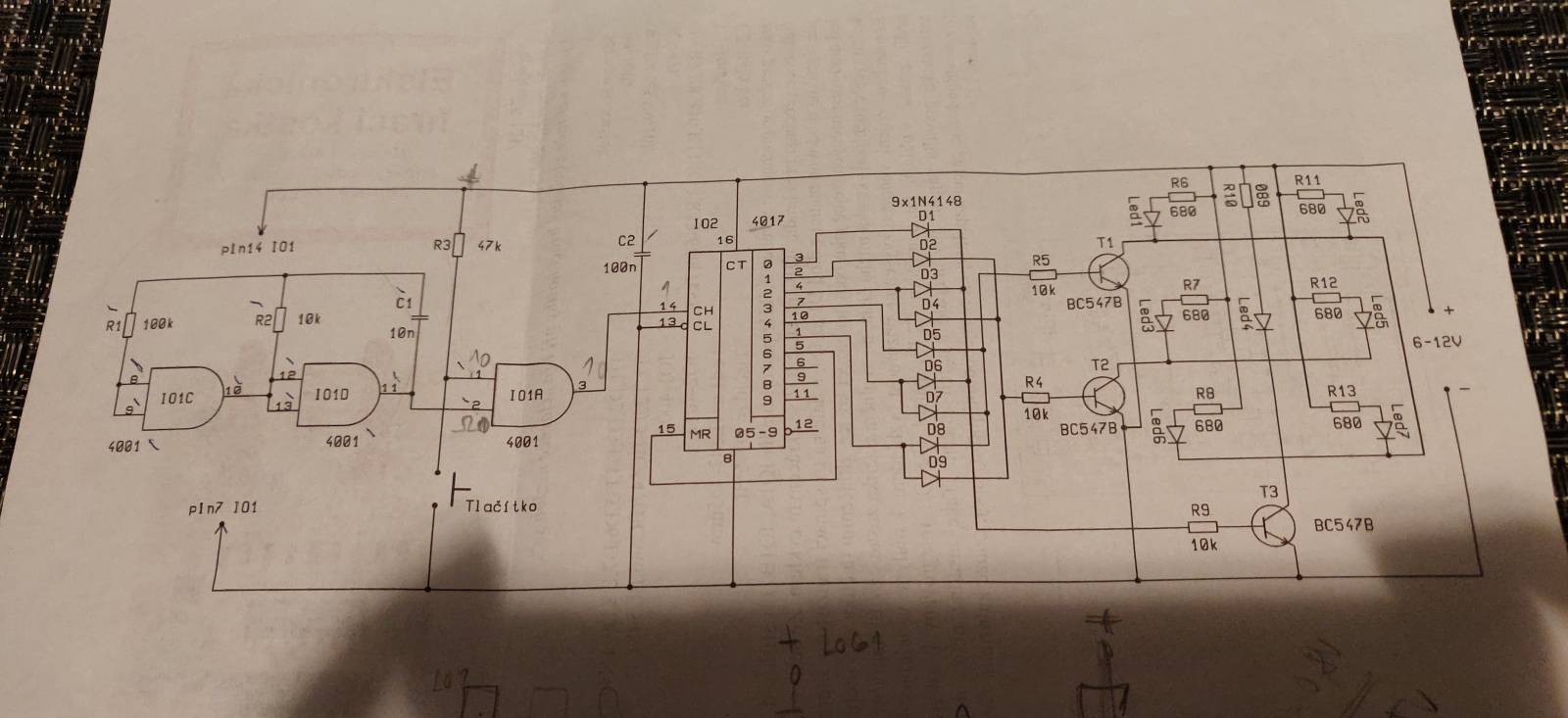

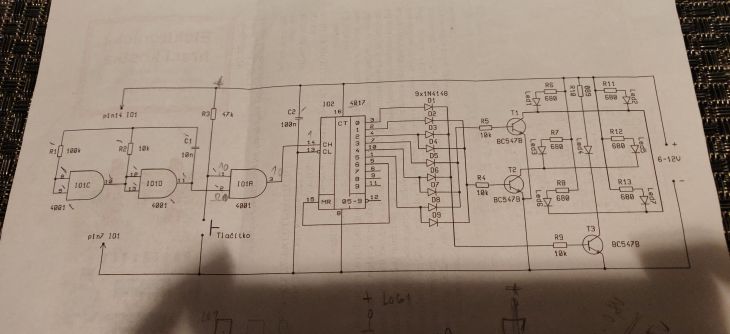

4001 slouží jako generátor pulzů. Jeho rychlost je daná velikostí rezistorů 10k a také kapacitou 10 nF tak, aby střídání bylo rychlé, LED mrkají a není vidět, jaké číslo právě je hozené. Pokus: rychlost blikání je možné zpomalit tak, aby bylo vidět blikání jednotlivých LED tím, že paralelně k kondenzátoru 10 nF dáte nějaký větší, třeba 47 nF, nebo 100 nF, prostě co máte po ruce.

4017 je posuvný registr. V tomto zapojení jsou po zapnutí napájení na výstupech 0 až 9 logické nuly, tedy 0V. Pulzy z generátoru pulzů z 4001 pinu 3 jdou na 4017 na pin 14 což je vstup CH čti cé há (H - high, je aktivní logickou jedničkou, tedy pulzem).

Při každém pulzu na vstupu CH (čti cé há) se změní stav na výstupu, který je právě na řadě. Při prvním pulzu na vstupu se na výstupu 0 na pinu 3 objeví logická jednička (tedy plné napětí, skoro tak velké jako napájecí). Toto napětí jde přes diodu D1 která hlídá směr proudu pouze od výstupu IO do dalších obvodů, aby zpátky nic nelezlo, přes předpěťový odpor 10 k do báze tranzistoru T3, který se otevře a uzemní tak katodu LED 4 uprostřed obrazce kostky. Odpor 680 je srážecí odpor pro LED, aby jí netekl moc velký proud, ale jen tak velký, aby LED pěkně svítila.

Při dalším pulzu na vstup předchozí výstup "zhasne", je na něm opět logická nula a jednička (napětí) se objeví na dalším výstupu v pořadí, zde na pinu 2 a toto napětí jde opět přes ochrannou diodu na tranzistor a dvě LED, označené ve schématu jako LED 2 a LED 5. Teď svítí dvojka na kostce

V dalším pulzu na vstupu se aktivní výstup posune na třetí výstup, zde na pin, atd, atd. atd.

Ve vhodném uspořání LED do tvaru kostky na házení svítí jedna LED, je to jednička, dvě LED, je to dvojka, pak opět jednička a dvojka a je to trojka na kostce. Pak svítí samostatně další čtyři LED, které ještě nesvítily a to je čtyřka. Pětka je složená z jedničky a čtyřky, šestka je čtyřka a dvojka. Lepší by bylo si to nakreslit, nebo se podívat na obrázek. (klikněte si na podtržený odkaz).

Při dopočítání do šesti se musí opět začít od začátku, což zajistí výstup 6 (sedmý v pořadí, sedmička na kostce neexistuje, takže se použije pro vynulování), který jedničku přivede na nulovací vstup vlevo MR (reset), který posuvný registr vynuluje a počítání začne znovu.

Hází se tak, že se stiskne tlačítko na vstupu třetího hradla 4001, tím se vstup uzemní, je na něm logická nula, na výstupu se střídání jedniček a nul zastaví, na vstupu 4017 je stav stále stejný a výstupy se zastaví a je vidět, jaké číslo kostka "hodila".

Asi tak... je toho ještě víc zajímavého.

Co vlastně chceš? Je to poměrně obyčejný generátor náhodných čísel, který má upravený výstup pro zobrazení na hrací kostce. Neumím ti říci více.

Nechceš tady pár slovy také vysvětlit funkci tabletu?

Ale aspoň trochu,Klopné obvody tvoří ovladač k číslicovému displeji.Po stisknutí tlačítka se na klopáčích objevuje kombinace,která rozsvítí číslo-.

JABRAKA

Rychle a laicky řečeno:
Levá část je generátor pulzů, který dává rychle pulzy při stisku tlačítka.
Uprostřed je posuvný registr, který při vždy po přečtení pulzu na vstupu posune log1 na další výstup.
Na pravo je už zapojení LED diod, které pomocí zapojení usměrňovacích diod zobrazují čísla "jako na kostce".

Takto by to měl snad každý pochopit.
