Vypocet z osciloskopu

Zkuste si požadované parametry také přeložit do češtiny: chcete zjistit frekvenci neboli kmitočet, velikost amplitudy, tedy rozkmit napětí mezi dvěma vrcholy křivky, tak zvanou, mezivrcholovou hodnotu napětí Umv(někdy také označovanou Upeak-to-peak, nebo jen Up-p, apod.) a dobu trvání jedné periody.

Vždyť máte na rastru stupnici, stačí jenom měřit jako obyčejným pravítkem a přečíst hodnoty v dílcích nebo napětí, nebo milisekundách! Co vás to ve škole učí, že vám to nevysvětlí?

Amplituda je velikost napětí mezi dvěma vrcholy, od nejnižšího bodu křivky na rastru do nejvyššího bodu na rastru s měřítkem podle citlivosti vstupu, například u vás máte měřítko plus-mínus 100 V, takže vidíte od jakého napětí do jakého napětí je rozkmit signálu. To samé je i vaše hledaná hodnota mezivrcholového napětí Upeak-to-peak nebo Upp.

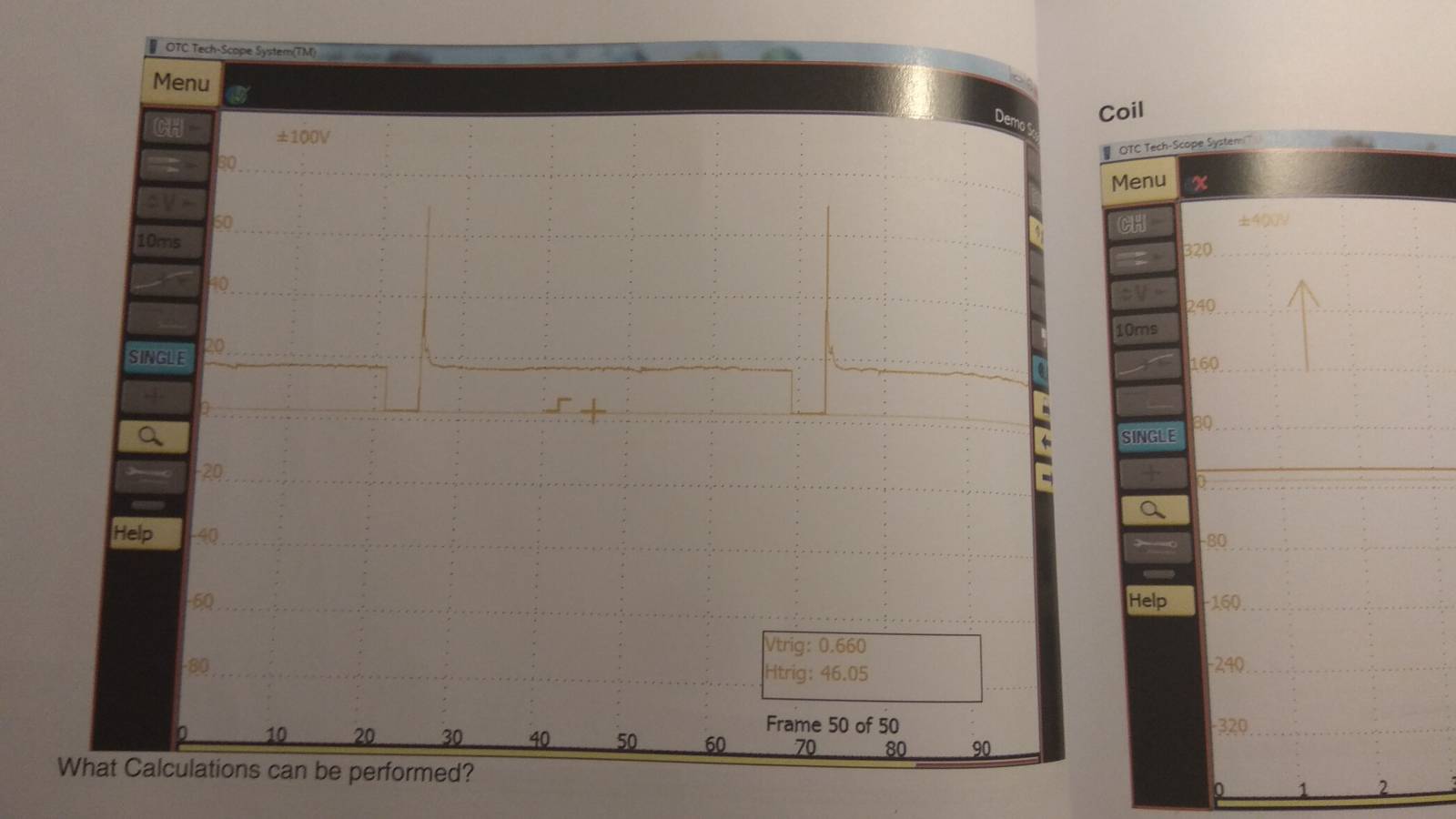

Frekvenci by vám ukázal digitální osciloskop, vy vidíte dobu trvání jedné periody a dokonce i dvě půlperiody - dobu trvání celé periody od nějakého bodu do stejného bodu, například o špičky ke špičce. Rastr na obrázku vidíte, máte tam i nějakou stupnici, jen je třeba zjistit časovou jednotku podle dílků. Ve škole vám jistě vysvětlili co znamená Vtrig a Htrig v rámečku vpravo dole. (Trig - triggering, spouštění, bod spouštění).. atd.

Frekvenci jistě umíte vypočítat jako 1/T, že? Jen použít správné jednotky.

Podle obrázku to je asi jenom fotografie z učebnice, bylo by zapotřebí se naučit měřit na skutečném osciloskopu.

U slova amplituda jsem se ve spěchu seknul, u sinusového signálu je to velikost jedné půlvlny, od nuly do maxima kladné půlvlny nebo od nuly do minima záporné půlvlny. U sinusového signálu je to polovina mezivrcholového napětí mezi dvěma špičkami.

Podívatje se na hezký tutoriál o měření osciloskopem nebo další hezký výukový materiál i s ukázkami.

O měření napětí a amplitudě píše, cituji:

" Amplitude -- Amplitude is a measure of the magnitude of a signal. There are a variety of amplitude measurements including peak-to-peak amplitude, which measures the absolute difference between a high and low voltage point of a signal. Peak amplitude, on the other hand, only measures how high or low a signal is past 0V.

Maximum and minimum voltages -- The scope can tell you exactly how high and low the voltage of your signal gets.

Mean and average voltages -- Oscilloscopes can calculate the average or mean of your signal, and it can also tell you the average of your signals minimum and maximum voltage."

konec citace s podtrženou větou, zdůvodňující první odpověď o měření amplitudy

Teď jsem si všiml, že měření nemáte do školy, ale pro vyhodnocování měření v autoelektroinstalaci, pro diagnostiku s pomocí OTC Tech-Scope. Vaše učebnice nebo manuál je jistě dobře psaná, stačí je pečlivě studovat krok za krokem.
