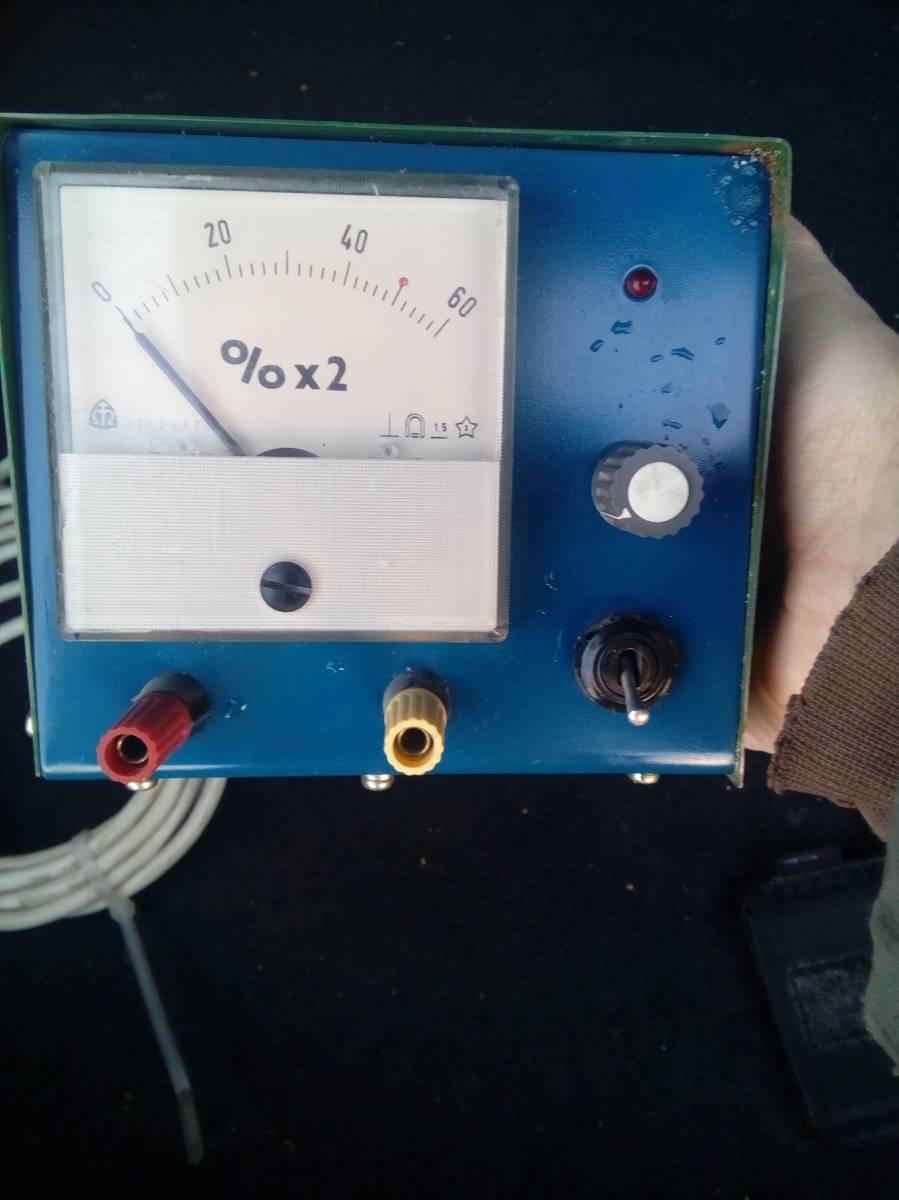

našel jsem na půdě tento starší přístroj, nen í na něm žádý štitek. K čemu slouží, děkuju
2x
Je zajímavé, jak si kutil věřil, že tam nikde není vidět pojistkové pouzdro nebo držák na pojistku, s pojistkou. Možná je na zadním panelu? Bylo by dobré jistit nejen přívod, primár trafa, ale hlavně výstup před zkratem.
Pokud chcete zjistit, co asi tak to dělá, dala by se na výstup připojit žárovka na 24 V a tu jistě nemáte, tak dvě 12 V v sérii. Nějaké menší, stačí 5W a krátce připojit a když se nebude nic dít, jen svítit, tak se dá zkusit otáčet knoflíkem a sledovat co se děje, jestli se mění jas. Protože máte voltmetr, dá se na výstup také k žárovkám připojit voltmetr a sledovat, jestli se bude napětí měnit. To aspoň pro začátek, pak se dá zkušet dál.
Nebylo by nejjednodušší zjistit, kdo to vyráběl, nebo kdo to měl a k čemu to používal?
1x
1) Sada ložiska kola Wheel Set FAG
doplněno 16.02.19 19:02:
2) Konečně jsem si vzpomněla - logo na měřáku je podniku Metra Blansko. Možná by dalo pohledat v jejich nabídce, jestli tam není něco podobného.
1x
Zkus si představit, že já vyfotím klubko ethernetovýho kabelu a se tady místních ochotných lidí ptát kolik metrů má to klubko kabelu.
Tak takhle nějak mi připadá tvoje otázka.
Jestli chceš vážně poradit, tak se musíš i sám snažit a dodat sem co nejvíce informací.
Tady by stačilo odmontovat kryt přístroje a vyfotit "vnitřnosti". Uvnitř bude třeba plošný spoj a na něm nějaké označení. Zevnitř na krytu může být nalepené schéma zapojení nebo popis.
Ten kdo přístroj sestavil, tak měl třeba nějakou zálibu a tento přístroj používal.
Další potřebné informace jsou ty připojovací kabely, napájecí napětí a cokoliv dalšího.
tak, tak. Měřák kutil vykuchal z nějakého jiného zařízení, na stupnici mu stačilo, že tam jsou nějaké dílky a co to je za hodnotu, je mu jedno. Nic tam zřejmě nepřipisoval, možná tam propisotem doplnil x2 aby měl stupnici "jakoby" do sto dílků, ale spíš to vykuchal z nějakého vyřazeného jednoúčelového zařízení, hlavně, že levně nebo zadarmo získal měřák s ručičkou.
Dokud nebude alespoň trochu vidět dovnitř, tak se dá těžko hádat, co to má být. Možná amatérský zdroj napájení, možná trošku regulovaná nabíječka, možná, nemožná, cokoliv... prostě jak se říkalo "black box" (černá skříňka s čímkoliv)..
První fotka ložiska je omyl. Druhá fotka OK. Kabely k němu žádné nejsou.

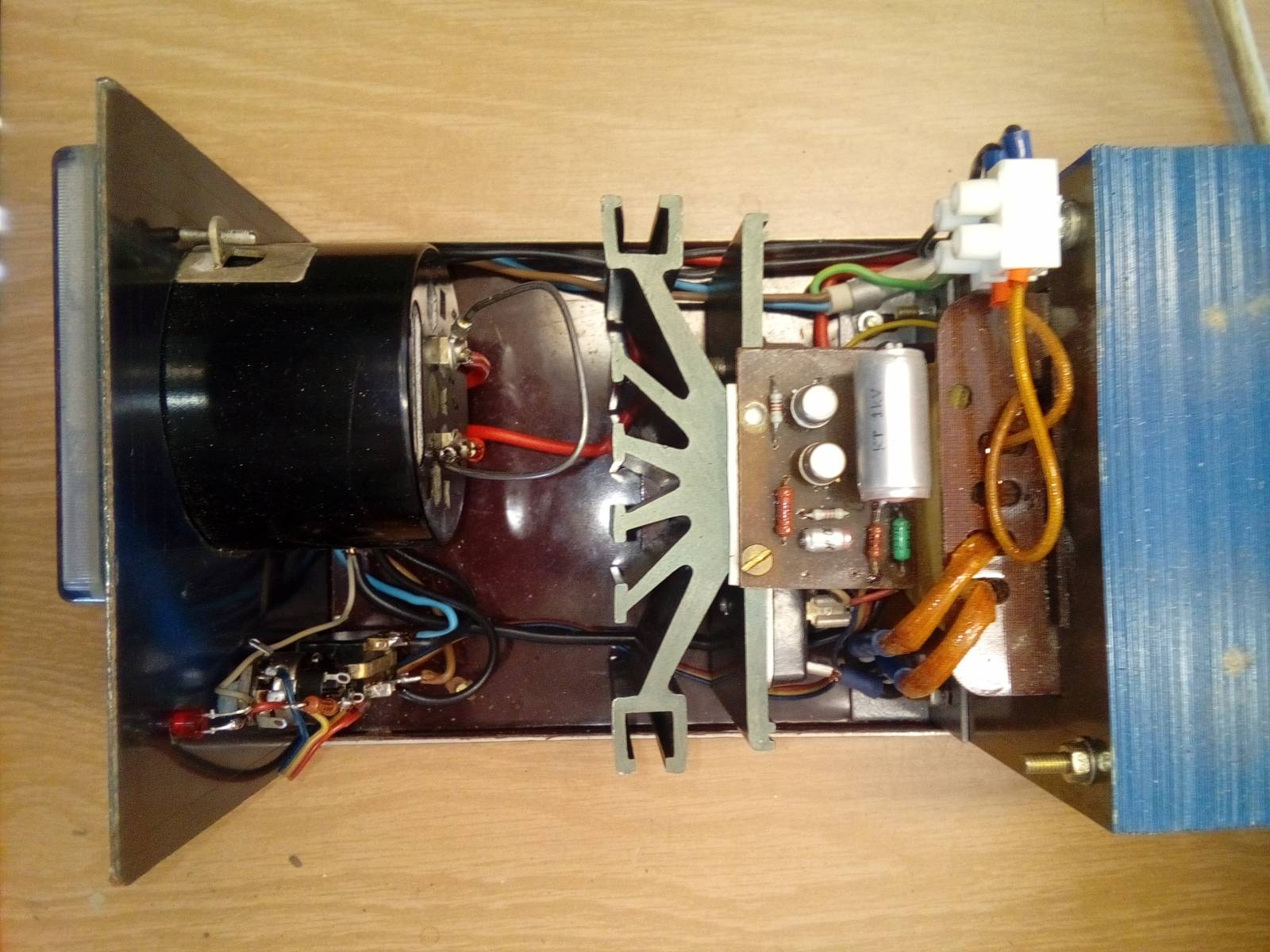

Nemůže to být nabíječka? Brzy to rozeberu a pak vyfotím.
0x
Je to určitě samodomo výroba (poměrně na úrovni), takže těžko říct. Více by napovědělo, kdyby se Vám podařilo čitelně vyfotit ty znaky mezi LED diodou a kulatým knoflíkem. A samozřejmě i konec toho srolovaného kabelu v pozadí (pokud k přístroji patří).
To nejsou znaky ani písmenka, ale obyčejné kapky vody.
Dokud nebude vidět pohled dovnitř, může kdokoliv hádat cokoliv, a i potom z vrabčího hnízda drátů se dá těžko odhadnout, co by to asi mohlo být. Natož chtít po tazateli, aby zkusil změřit, jestli je na výstupních svorkách nějaké napětí a co se děje při otáčení knoflíkem,
0x
Budou tam tranzistory KF507 (KF508) NPN/.... Dále jsem používal tyristor KT701 až KT708 na 15A s chladičem, 4ks usměrňovací dioda KY708 až KY712, svitkový kondenzátor asi M1, pár rezistorů...potenciometr pro regulaci proudu, pokud se nepletu, tak cca M1, trafo 230/24V, 250VA; ampérmetr, který "něco"ukazoval ...ještě bočník na ampérmetru...pokud si vzpomenu, dám schéma...můžete dát popis "vašich"součástek?
