Zapojení malého motorku

Od: petros 10.02.19 16:29 odpovědí: 9 změna: 11.02.19 23:26

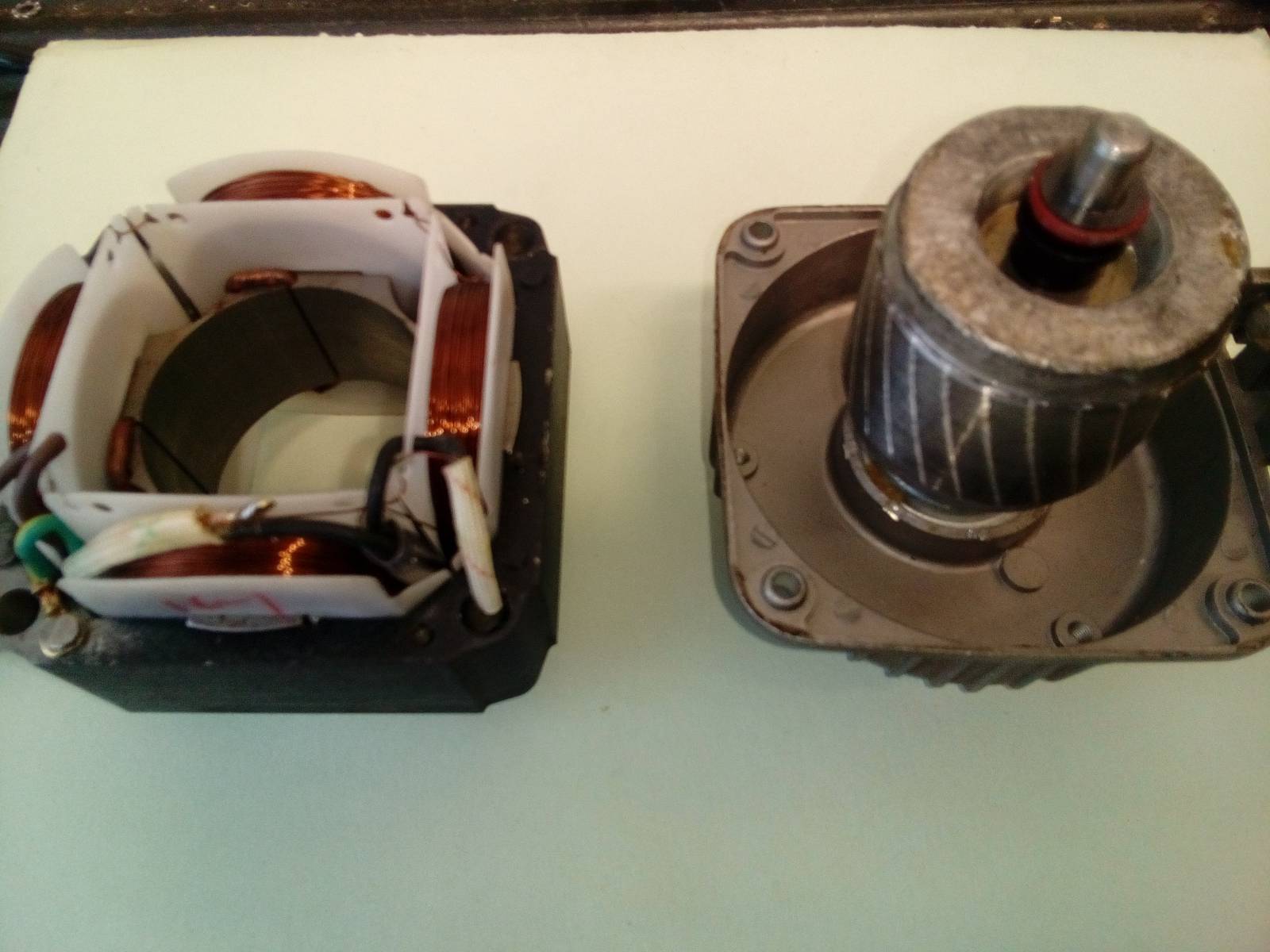

Zdravím elektroniky, rozebral jsem malý motor ventilátoru na 230v.
Stator má 4 vinutí, které jsou zapojené do série. Když připojím na začátek a konec spojených cívek 230V jako že se vytvoří magnetické pole? proč je to tak,proč nejsou cívky zapojené zvlášť? Rotor je bez vinutí je to komůtator? díky moc

Odpovědět na otázku Skočit na nejnovější odpověď

9 odpovědí na otázku

Řazeno dle hodnocení

tomkk®

10.02.19 16:45

[?]

Vinutí se dávají do série, protože jinak by muselo mít každé z nich mnohem více závitů.

Pro více info hledejte "asynchronní motor s kotvou nakrátko".

tomkk®

11.02.19 11:11

[?]

Najděte si to třeba na wiki s obrázkem. Ta pruhovaná část rotoru obsahuje tzv klec, která funguje jako soustava zkratovavých závitů. Abyste chápal, jak to funguje, musíte napřed chápat jev elektromagnetické indukce.

[přidat komentář]

olinl

10.02.19 19:46

Komutátor je viz. obrázek, ten ty na tvém motorku/rotoru nemáš..

[přidat komentář]

111®

11.02.19 12:45

[?]

není pravda, že kotva nakrátko nemá vinutí. Vinutí je právě ten hliník mezi plechy a na obou koncích je spojen prstencem.

Mag. pole rotoru do tohoto vinutí indukuje napětí, proud těmi hliníky vytvoří magnetivké pole kolem vodiče a díky té šroubovici se mag. pole rotoru a statoru odpuzují a rotor se roztočí.

satam®

11.02.19 23:26

Odborně máš pravdu. Laikovi je to jedno

Skočit na otázku
Vložit novou otázku

[přidat komentář]

petros

11.02.19 08:46

Zdravím elektroniky,když nemám komutátor, co je ta část na obrázku napravo?
díky moc

satam®

11.02.19 08:57

To je právě ta "kotva nakrátko", o které už včera mluvil tomkk.

olinl

11.02.19 11:48

Jak píše satam-kotva nebo též odborně ROTOR motoru (protože rotuje, točí se). Neodborně řečeno-do ní se indukuje magnetické pole vytvořené v těch čtyřech cívkách a tím se rotor roztáčí.

olinl

11.02.19 23:23

Tady video sice v ruštině, ale princip je pochopitelný che.gurustroykix.ru/...

[přidat komentář]
