potřeboval bych poradit jaký mám zvolit průřez vodiče, který bude přiveden do dílny vzdálené od domu cca 30m. V dílně budou 2 dvojité zásuvky (max příkon 2500W a nějaká světla. Elektroinstalace je TN-C. Budu asi muset zapojit kabel na zásuvkový obvod ve sklepě, protože bych musel provrtat celý sklep abych se dostal na druhou stranu domu a připojil kabel do rozvaděče jak by mělo správně být. Bude stačit 3x2,5 mm2?
2x
Předpokládám, že obvod zásuvek pro sklep je jištěn 16A. Ano, CYKY 3Cx 2,5. Jištění tedy 16A. Pozor na uložení do země s ohledem na možnost mechanického poškození (hloubka a způsob uložení, zakrytí, označení). Vše se odvíjí od plochy, do níž se kabel ukládá (volný terén, zahrada, pojízdné plochy). Vše řeší norma. V dílně doporučuji osadit malý rozvaděček a v něm rozdělit na samostaný okruh pro světla (jistič 10A) a samostatný pro zásuvky (jistič 16A). U zásuvek sice nebude zajištěna selektivita oproti jističi zásuvek ve sklepě, ale bylo by zbytečné omezovat příkon pro zásuvky v dílně.
1x
S ohledem na vzdálenost bych doporučil kabel 3x4 CYKY, uložený do země. Trochu mě překvapuje, že v dílně nepotřebujete třífázový rozvod. Každopádně by měla být instalace v dílně připojena přes proudový chránič. Ideální dva chrániče, aby při poruše nevypadlo jak světlo, tak zásuvky. A samozřejmě, že by bylo lepší provést přívod až z rozvaděče Třeba ve sklepě v plastové liště po stěně.
doplněno 27.01.19 11:44:

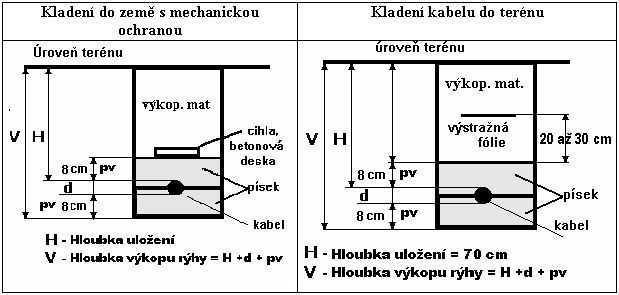

Uložení kabelu zde.
doplněno 27.01.19 17:22:
Připojení na stávající zásuvku není ideální řešení. Pokud natáhnete kabel přímo z rozvaděče (tam byste musel zelenožlutý a sv. modrý vodíč připojit asi na jednu svorku), do dílny umístěte malou skříňku, kde můžete na DIN lištu vložit jističe s chráničem 16A/B a 10A/B. Pak zelenou a sv. modrou svorku. Můžete samozřejmě přístroje použít od jiného výrobce, pokud bude cena příznivější.
1x
0x
Co se týče bezpečnosti, osadit chrániče (nebo aspoň jeden chránič 25A/30mA pro celou dílnu a oba okruhy) a pokud by jsi opravdu napojil přívod ze zásuvek ve sklepě, doporučuji do výkopu, společně s kabelem, uložit zemnič FeZn 30/4, nebo kulatinu FeZn 10 mm (do hlíny, ne do písku) a na něj u dílny připojit ochrannou sběrnici PE v rozvaděčku. Tím by bylo eliminováno zvýšené nebezpečí při případném přerušení vodiče PEN u zásuvek v domě.
Co se týče průřezu, tak, pokud započítám i nějakou délku stávajícího rozvodu v domě 20m (Al) + 30m (Cu) do dílny, tak při předpokládaném max. zatížení 2,5 kW by byl úbytek napětí, z rozvaděče v domě, na kabelu CYKY 3Cx2,5 cca 10 V. Což je dost víc, než je povoleno normou. Ale z hlediska provozního to nemusí být kritické. Hodně záleží na místním napětí v síti. Použítím CYKY 3Cx4 by byl úbytek cca 8 V. Pokud by byl, v této celkové délce, kabel CYKY 3Cx4 až do rozvaděče domu, pak by byl úbytek cca 5 V. Aby se normě vyhovělo, bylo by nutné dát, až z rozveděče domu, do rozvaděčku dílny, kabel CYKY 3Cx10.
