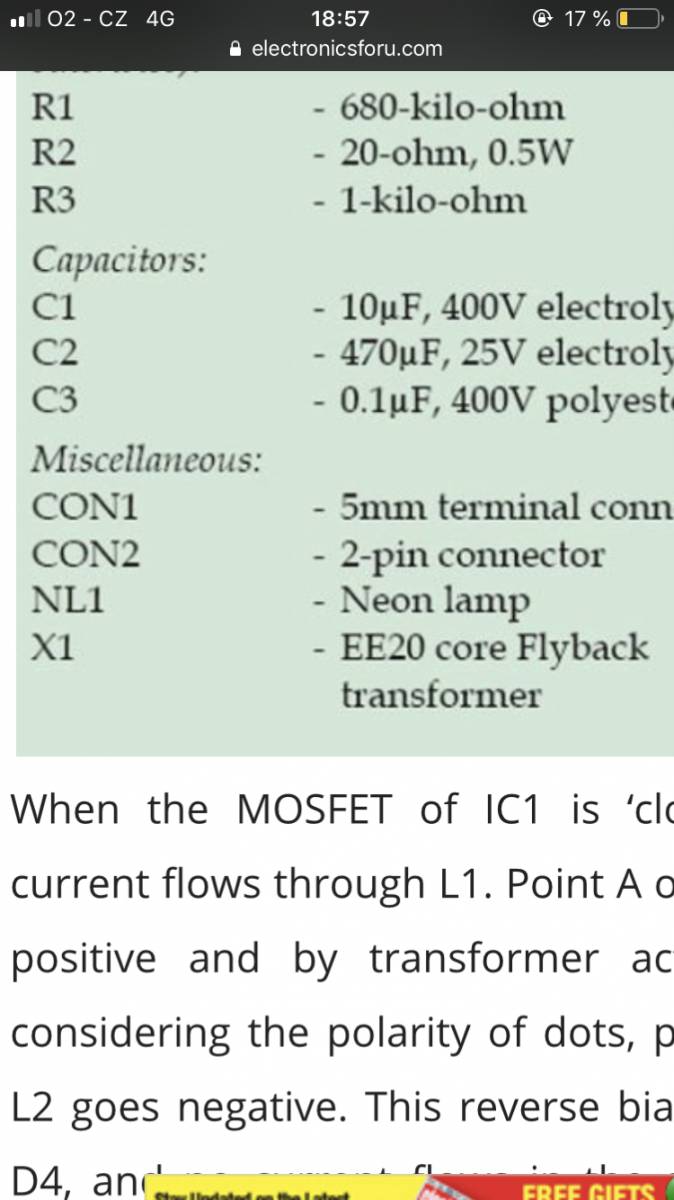

Potřeboval bych poradit. Potřebuji na mou maturitní práci tento tranformátor - ee20 core flyback transformer - k sestrojení 12V zdroje. Nemůžu jej najít na českých stránkách. Neporadili byste, které jiné trafo pořídit? Děkuji
1x
Zkuste se zeptat ve firmě Tronic - www.trafo.cz ( je to firma v Praze která se zabývá výrobou transformátorů, tlumivek a jiných cívek a vinutých dílů), kontaktujte pana Petra Trojana. Je to pán který tam pracuje jako konstruktér a má opravdu veliké a dlouholeté zkušenosti. Určitě vám s tím poradí.
0x
Transformátor EE20 core flyback transformer je především označení provedení s možností volby v horizontálním /nebo ve vertiálním/ provedení, ale neoznačuje jeho další elektrické parametry. Zřejmě chcete vyrábět nějaký spínaný zdroj nebo DC/DC konvertor, apod., podle nějaké převzaté dokumentace, kterou vám někdo doporučil ve škole. Možná máte v dokumentaci předepsaný i přesný typ?
Zkuste uvést paramety, co od toho transformátoru požadujete. Pokud by to byl běžný síťový transformátor, tak je jasné, že na primáru potřebujete síťové napětí, se sekundáru nějaké výstupní napětí pro váš 12 zdroj a další dúležitý parametr je výkon transfomátoru a tím i max. proud sekudáru a od toho se pak odvozují další konstrukční vlastnosti tranformátoru (rozměry, jádro, průřez jádra, atd.)
doplněno 26.01.19 21:02:

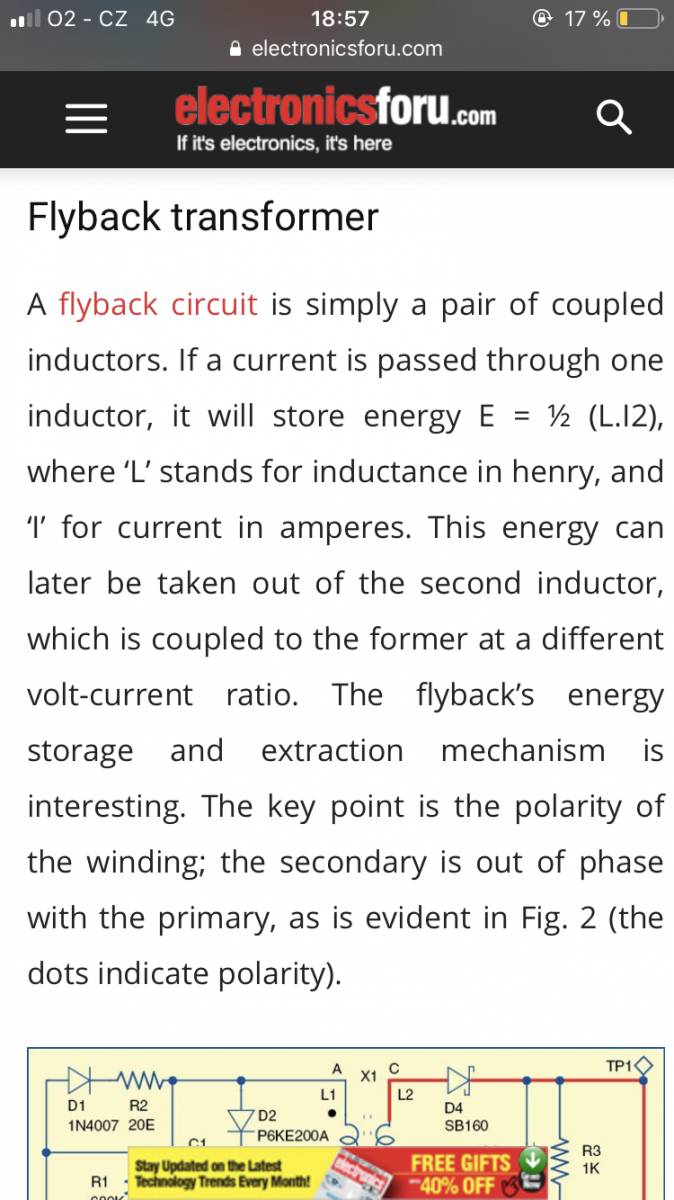

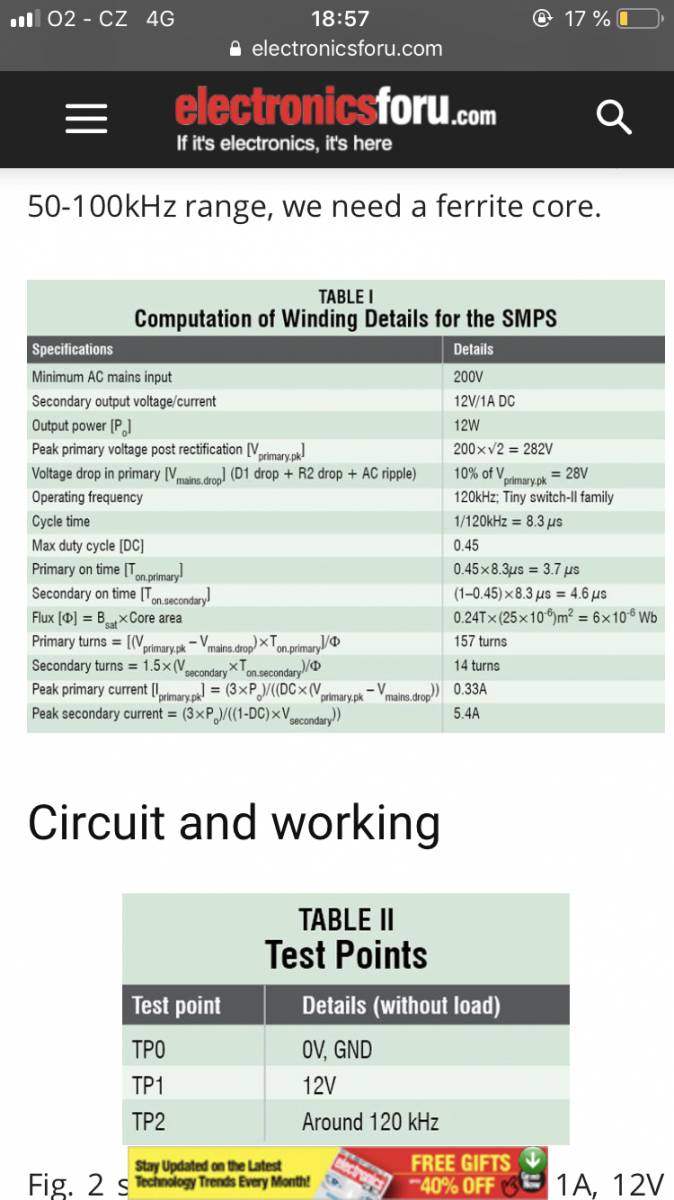

Na obrázku, který jste poslal je přesně popis transformátoru, počty závitů, napětí, atd., ale v rozpisce možná máte možná přesný typ, který se koupí hotový. Nebo máte navíječku, dráty, prokladový papír, kostřičku si vyrobíte, jádro koupíte a budete ho vyrábět?
Na stránce z obrázku je sice adresa webu, ale hledat váš zdroj je hodně zdlouhavé, zkuste sem dát odkaz, jistě vám poradí i víc rádců.
0x
Velice efektivní zvláště pro amatérské konstrukce isou transformátory na toroidních jádrech.
JABRAKA
0x
Honza1234: zkuste sem dát odkaz na webovou stránku ze které zdroj vyrábíte. Možná tam bude ještě pár řádek, které vám pomohou koupit správnou kostřičku a feritové jádro. Počty závitů ve vašem obrázku jsou, možná tam bude i nějaké objednací číslo konstrukční části - kostry s vývody i s jádrem?
Protože se jedná o síťový transformátor, bude nanejvýš potřebné ho navinout podle všech předpisů, tedy i s prokladovou vrstvou po každých asi 50V, na primáru, s prokladem mezi primárem a sekundárem a trafo přezkoušet napěťovou zkoušečkou (1kV až 2kV, podle zkušebního předpisu), atd. atd.
To by vám asi mohla zprostředkovat škola a hlavně by vás na to měl upozornit učitel, který vede vaši maturitní práci a měl by ji s vámi probrat nejen teoreticky, ale i s ohledem na proveditelnost, bezpečnost. Možná vaši školu podceňuji, třeba máte perfektní vybavení i výborné učitele, zkušené praktiky,
Máte dvě možnosti: koupit feritové jádro, soklík s vývody, třmen a kostřičku, nebo si sám vyrobit kostričku a nějak vyrobit vývody, nebo koupit hotový tranformátor. V první řadě bude mít atest bezpečnosti transformátoru.
Zkuste se podívat na slovenskou dodavatelskou firmu , kde mají přímo hotové tranformátory pro spínané zdroje, kde najdete přímo i tranformátor pro 12V, ale jak koukám, je to jen do 1,5A a vy chcete 5A.. zkuste hledat u dodavatelů, například firma z Nové Paky má přímo hotové transformátory pro spínané zdroje, snad najdete vhodný typ pro vás, nebo můžete přímo konzultovat s jejich produktovým managerem.
Máte zajímavou maturitní práci s moderními součástkami i obvodovým řešením. Zřejmě chodíte i do moderní školy. Ještě maličkost - není problém koupit jakékoliv součástky, DPS, apod, zařízení osadit, uvést do provozu. Problém pro většinu domácích kutilů i mnohých škol je "kabátek"pro zařízení. Vyrobit v domícím nebo v chudě vybavené školní dílně plechovou nebo plastovou skříňku, kryt a zařízení do ní vestavět, aby to fungovalo, bylo bezpečné a taky aby to vypadalo.
jabraka: máte recht. Proto se v mnoha zemích prodávají kompletní stavebnice (kit), které si zájemci pouze osadí, zapájejí, oživí a používají. U nás stále přetrvává umění mnoha amatérů si spoustu věcí vyrobit sami.
honza1234: zkuste se podívat do nějakého vyřazeného haraburdí ve škole, možná najdete hromadu starých PC a hlavně zdrojů! V první řadě by tam měl být najaký transformátor, který by snad šel použít a také ventilátor, krabice se síťovou zásuvkou a vypínačem a spousta dalších použitelných maličkostí, třeba i jen barevných kablíků. A hlavně, zdroje do PC jsou bohatě zdokumentované, dá se najít spousta literatury, rad, schémat, atd. To je pro maturanty i studenty dobrá studnice poznání a informací.
0x
Pokud je to trafo pro středofrekvenční spínaný zdroj nebo podobné použití, tak s tím by vám mohl poradit spíš pan ing. Zdeněk Šojsl, nebo přímo pan ing. Jiří Valenta, CSc, který tu firmu Tronic vlastně založil. Zeptejte se tam přímo ve firmě, kontakty na tyto lidi tam určitě budou mít. Oba jsou odborníci v oboru.
