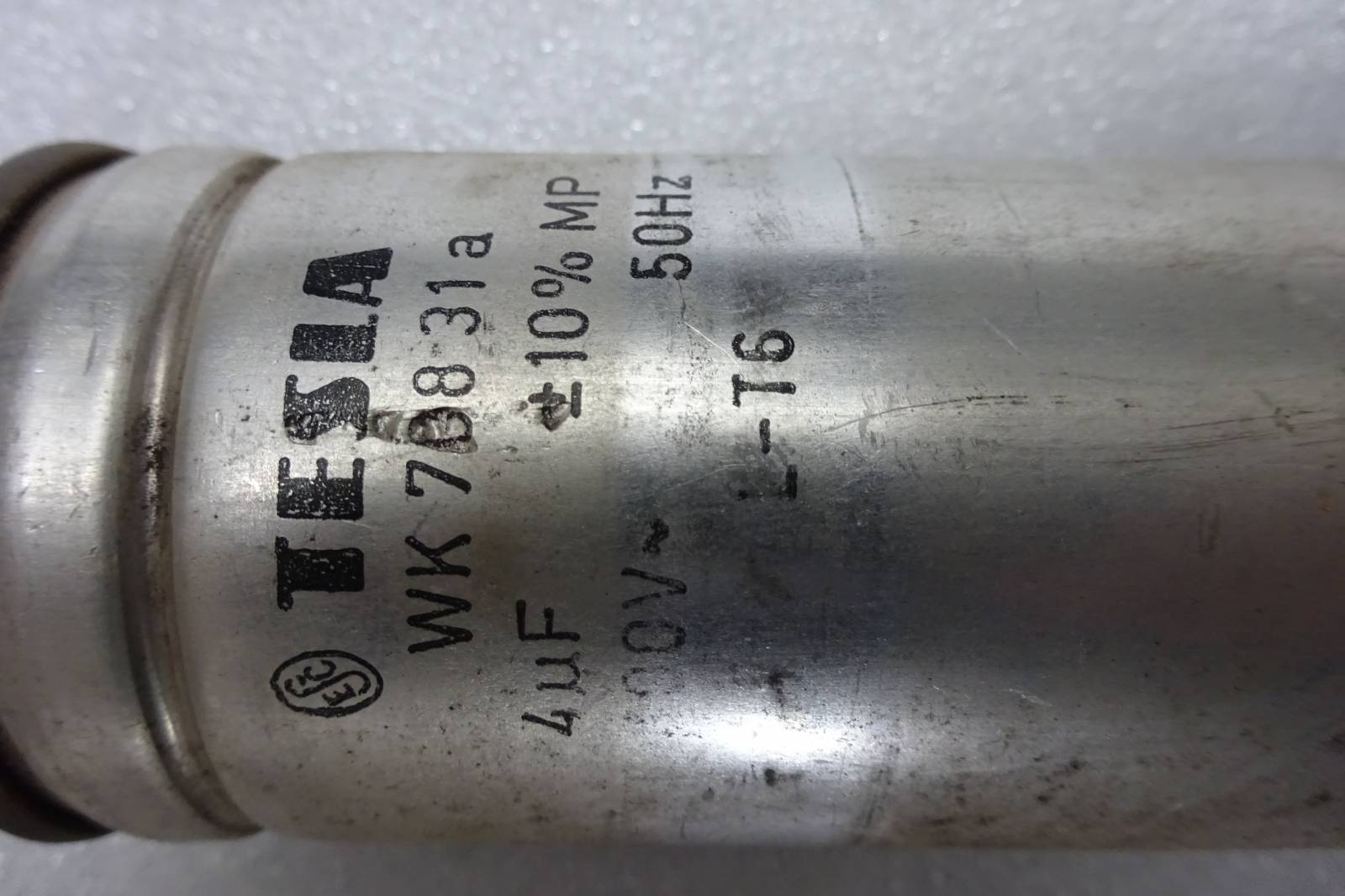

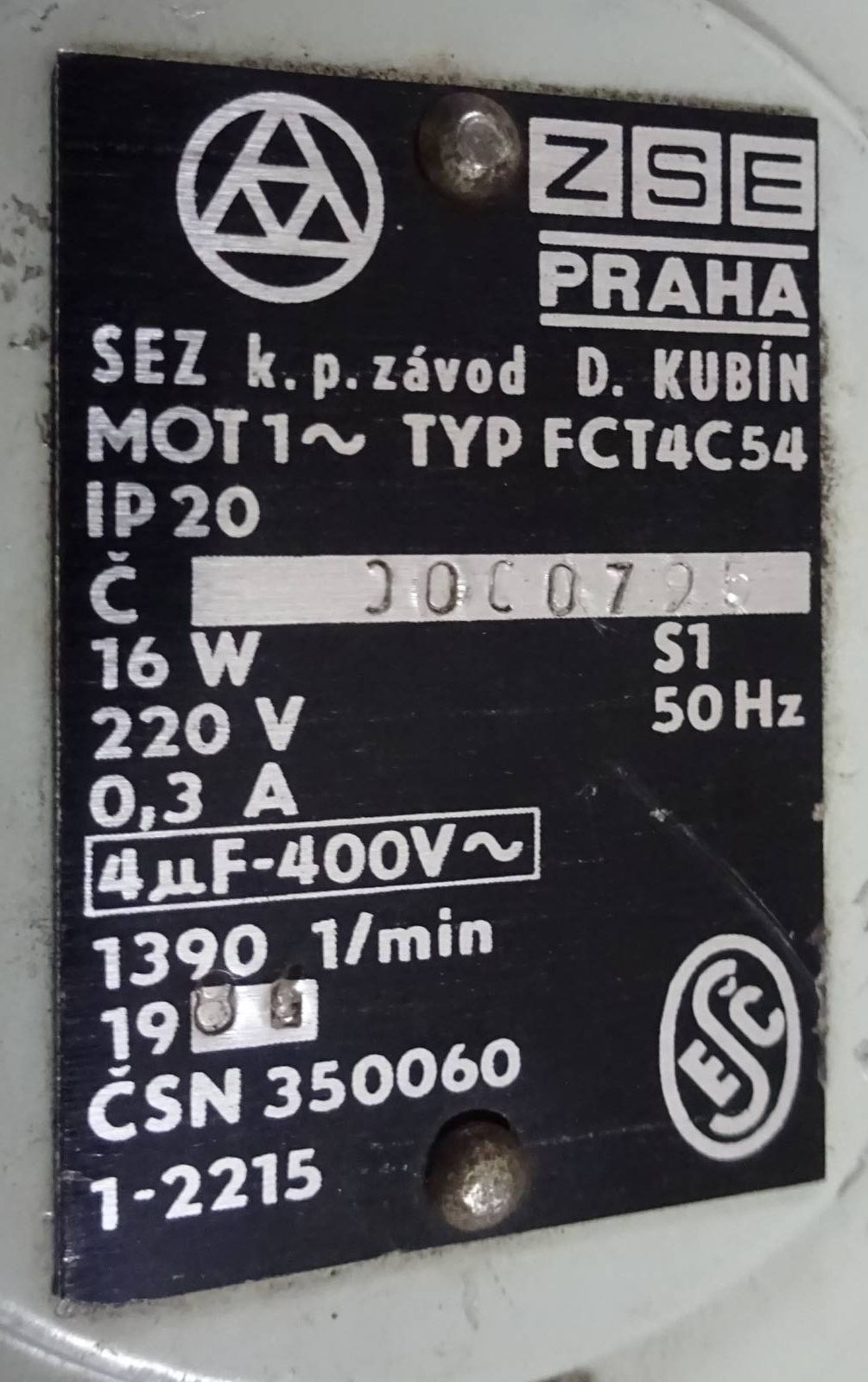

Dobrý den, nevím jak připojit rozběhový kondenzátor k motoru ventilátoru a jak zapojit přívod 220V. Dříve to bylo zapojené a pak demontované ze svářečky PP500(CO2) Ztratil jsem schema tohoto zapojení, které jsem si kdysi před demontáží nakreslil. Motor má tři vývody v barvách, černá, hnědá a červená.
Děkuji za radu
4x
Na 1. vývod fázi na2. vývod nulu a součastně jeden fous kondenzátoru a na 3. vývod druhý fous kondenzátoru. Pro změnu otáček motoru první fous kondenzátoru dát na 1. vývod (fázi)
doplněno 30.11.18 20:41:
Jinak vše najdeš tady
0x
Proměř ohmetrem (multimetrem) odpor mezi jednotlivými vodiči. Mezi dvěma by měl být shodný odpor, mezi dalšími dvěma dvojnásobný. Ty , jež mají proti sobě dvojnásobný jsou konce jednotlivých cívek dvou vinutí a ten třetí je společný. Pak zapoj na ten společný vodič nulový vodič, na ten jeden, z těch zbývajících dvou, fázi a jednu sranu kondenzátoru. Druhou stranu kondenzátoru připoj na třetí (zbývající) vodič. Pokud by se točil obráceně, prohoď kondenzátor na ten první vodič a fázi na druhý vodič (těch zbývajících) - vlastně je "prohoď mezi sebou. Ten nulový zůstává pořád stejně.
