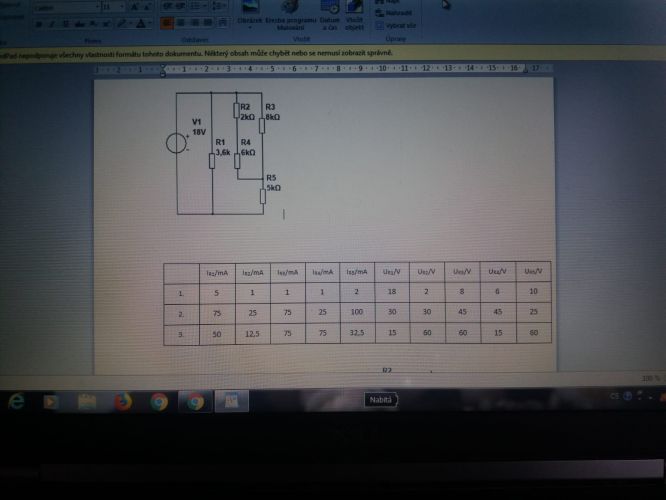

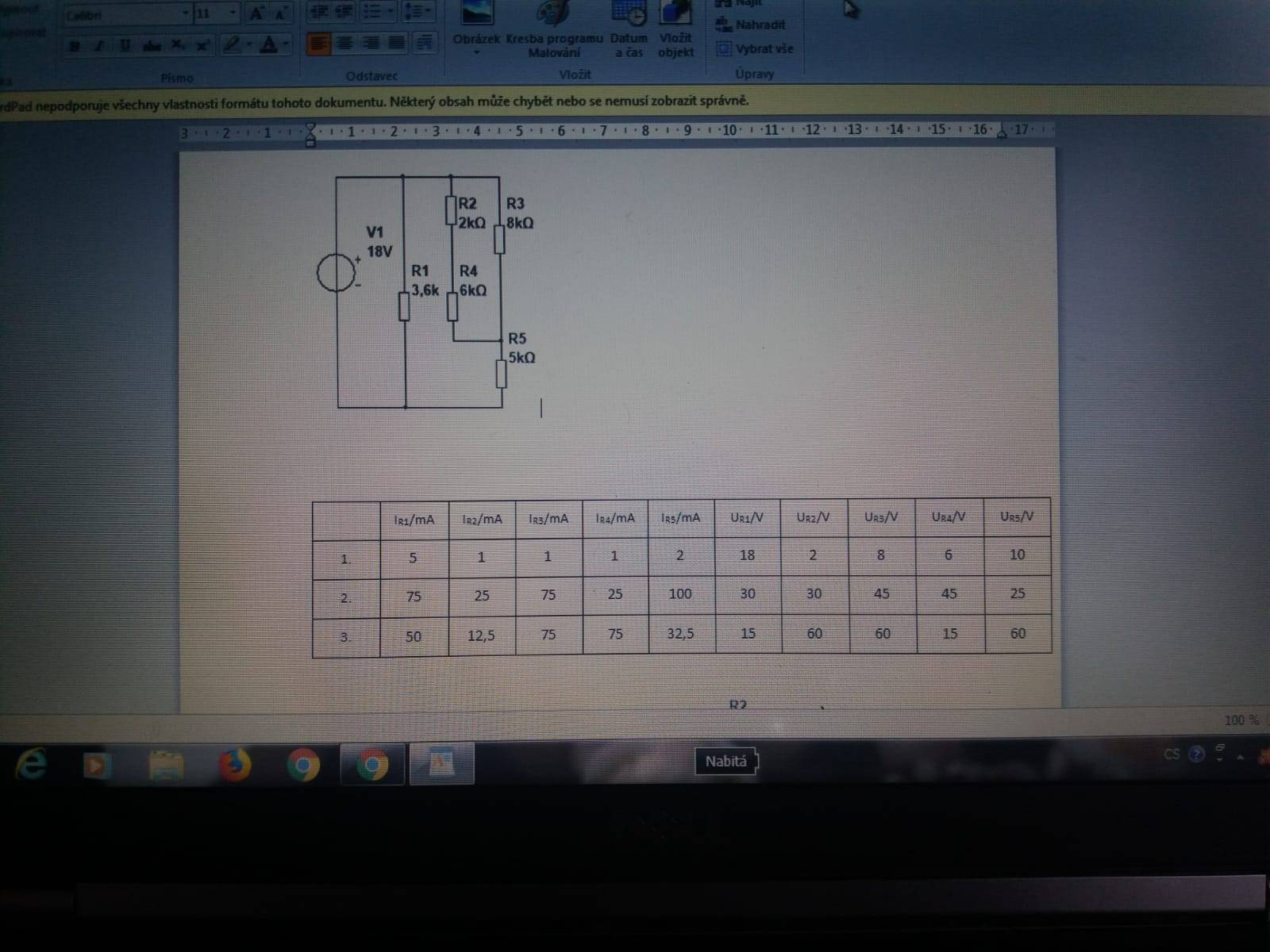

tady je tech vetvi a odppru v serii a paralelne tolik, ze proste plavu. Staci mi jen vzorecky s jednoduchym nakopnutim, zadny elaboraty
1x
Prostě složitý obvod si rozdělíte na jednodušší obvody, které vyřešíte.
Například IR5 spočítáte tak, že si vezmete odpory R2 R3 R4 a spočítáte jejich společný odpor (R2,R3 jsou v sérii a s nimi je paralelně R4). Tato výslednice R234 je v sérii s R5, teda celkový odpor je R234+R5. A proud skrz ně je I=U/R.
Prostě je to skoro automatické otravné počítání.
Jestliže vám jde pouze o dělič napětí, vyjdete z toho, co vám už poradil rádce "rv" a budete hledat poměr napětí na kombinaci R234 k napětí na odporu R5. Ten odpor, který je paralelně ke zdroji se vůbec nepočítá, na něm je také plné napětí jako na zdroji.
U tohoto příkladud vám zadali tak jednoduché hodnoty proto, aby to šlo počítat z hlavy: sériový odpor 2k + 6k = 8k a k tomu je paralelně odpor 8k, takže hbitě vypočítáte, že celková sestava těchto odporů je8 . 8 /(8 + 8) = 64/16=4k.
No a pak tam máte dělič těchto 4k v sérii s 5k, což je celkem 9k. Buď to vezmete trojčlenkou a máte poměr napětí 4:5 z 18 V a vyjde vám nějaké číslo, nebo to můžete počítat přes proud, takže I=18V děleno 9k je 2 mA celou větví a pak na výsledném odporu R234 4k bude napětí 2mA krát 4kiloohmy což je 8V a zbytek na odporu R5 si odečtete z 18V, nebo kontrolu uděláte stejný výpočet napětí v dolní větvi děliče 2m krát 5 kiloohmů, což je 10V.
1x

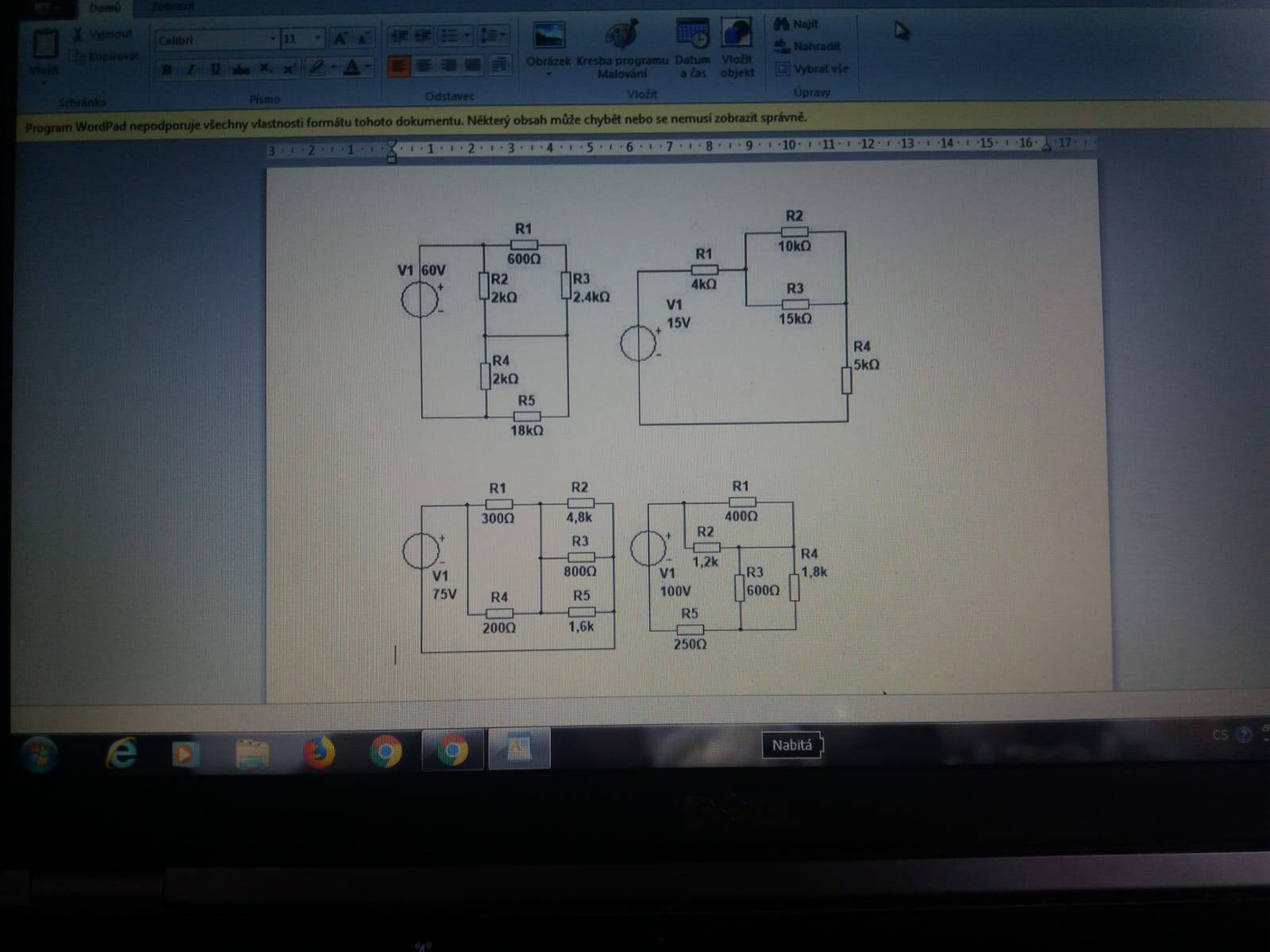

U druhého příkladu s 60V to vidíte docela dobře, v dolní části děliče jsou oba odpory R4 a R5 paralelně, Dá se to opět vypočítat z hlavy, horní část děliče jistě máte, v dolní je R45 = 2.18/(2+18) = 36/20 = 1,8k, atd, proudy jak je vidět, umíte.
Ve třetím příkladu to jsou tři odpory v sérii R= R1 + R2IIR3 + R4 a po dosazení máte z hlavy vypočtenou paralelní kombinaci R2 II R3 = 10.15/(10+15) = 150/25 = 6k a pak snadno vypočítáte celkový odpor jako 4 + 6 + 5 a i bez kalkulačky z hlavy vidíte celkový odpor 15k připojený ke zdroji 15V a proud už z toho kouká jako vidle z kupky sena a může se počítat proud a jistě máte chuť si vypočítat i všechny ostatní.
si pamatuju ze školy pár pouček, ohmův zákon, teď jsem si něco málo osvěžil samostudiem, ale vždy se zaseknu v nějakém bodě.
1x

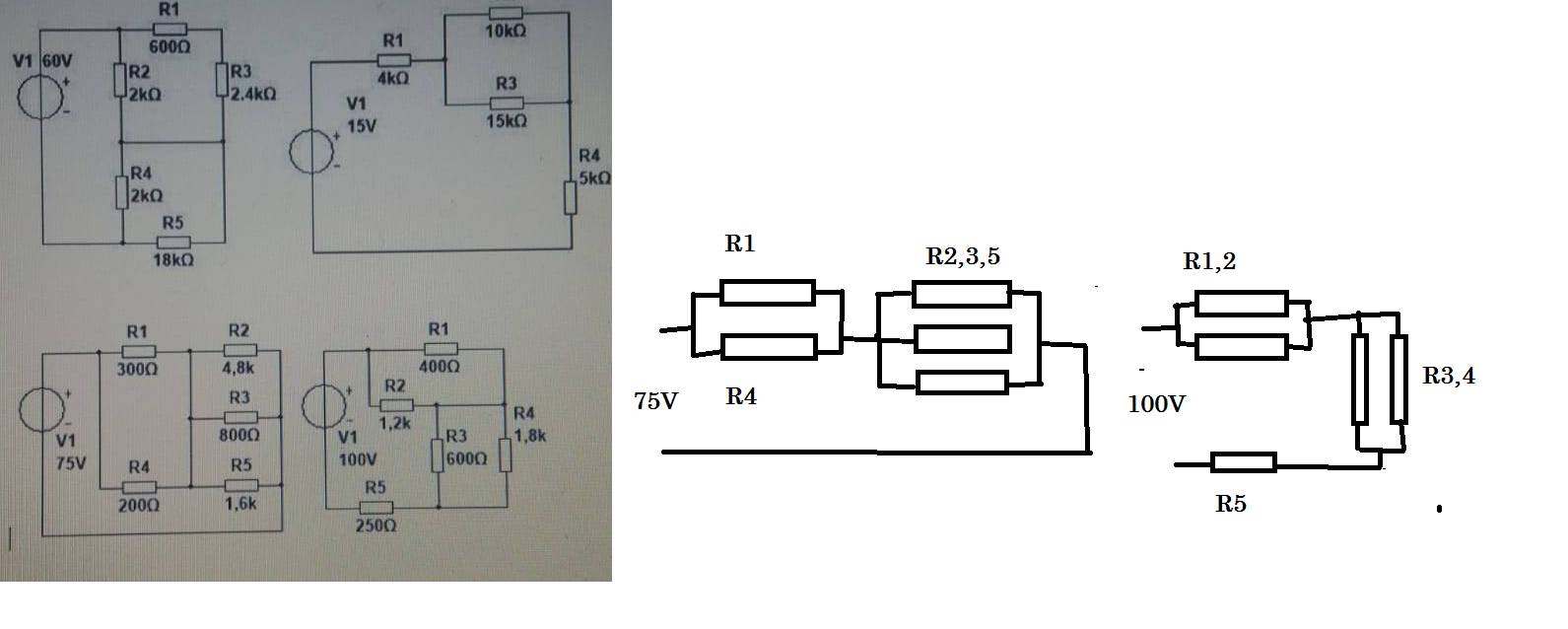

Asi takto: se to překreslí pro pochopení
doplněno 27.11.18 20:17:
Mohla by se vám hodit Transfigurace odporů: telefon.unas.cz/...
0x
Díky díky, takže když mám U234 8V potřebuji proud I2 a I4 tak je to U234/R2+R4 ( 8 / 2+6) pro oba odpory a I3 je U234/R3 (8 / 8) čili pro obě dvě větve jeden milík.. a z toho vypočtu U2 U3 U4 = jako I*R? takže 2V, 8V, 6V?
Nechcete takhle hezky mě nakoupnout i u dalších příkladu?
U toho 60V budu pocitat jak? Tam jsem se zase ztratil u druhý větve. První budu mít R1+R3 v serii a knim paralelne R2 ale ta druhá větev? Pokud je k nim R4 seriove a k nemu R5 paralelne, tak proc mam pocit, ze k R123 je R5 seriove? Jsem ze skoly fakt mazec let ((
Ten 15V dam, ale ten 75V a 100V se mi už zase mlží brejle (
