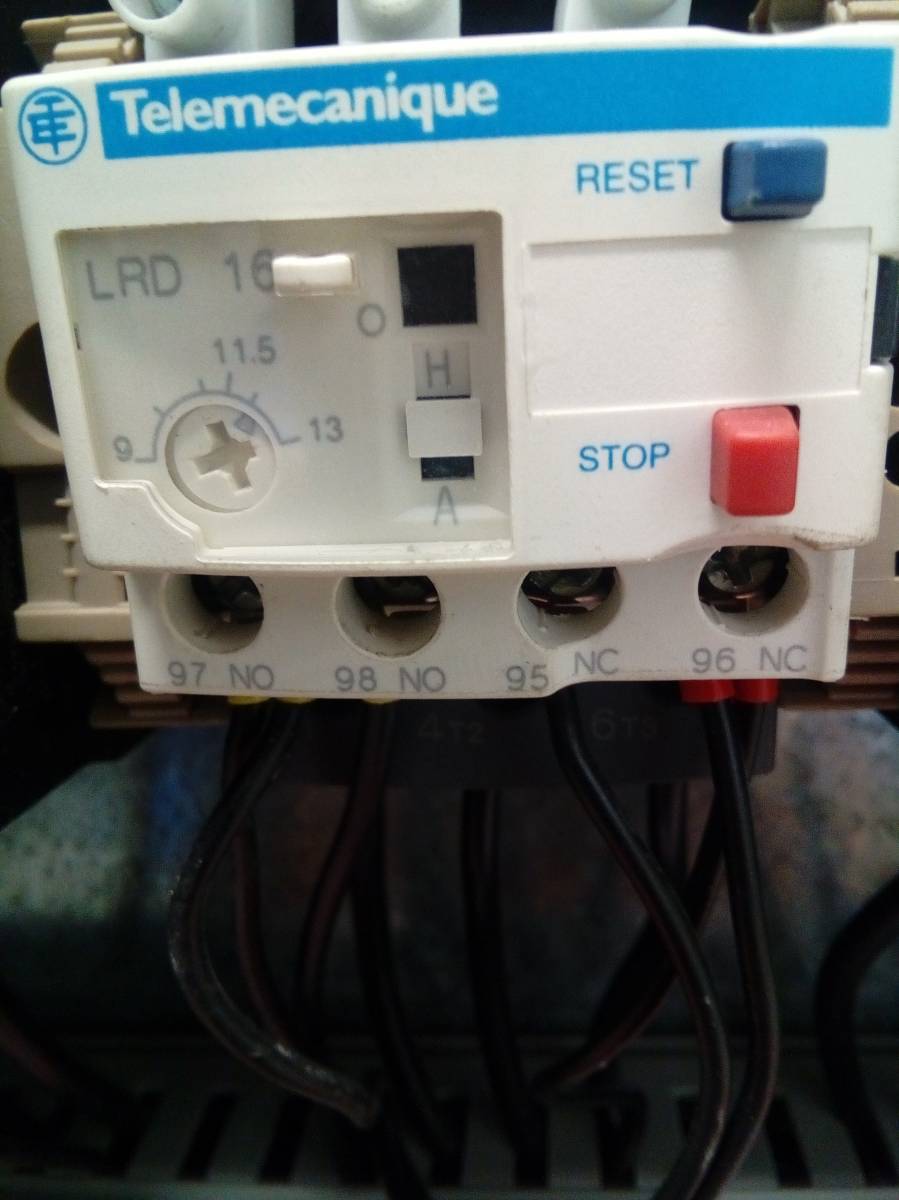

Chci se tady poradit, kdy se sepnou/rozepnou pomocné kontakty 97,98 a 95,96 do jiné polohy? Když na přívodních svorkách je napětí nebo není, stav pomocných kontaktů je stejny.
děkuju
4x
Jestliže je relé v klidu (to znamená bez vybavení), kontakty 95, 96 jsou sepnuty, 97, 98 jsou rozepnuty. V případě poruchy je to obráceně.
Zde je popis přímo z manuálu:
Tlačítka Funkce STOP (stop tlačítko) Při stlačení tohoto tlačítka musí dojít k rozepnutí kontaktů 95-96. Kontakty 97-98 zůstávají rozepnuty. Tato funkce se používá v kombinacích s rozběhem motoru přímým připojením na síť (DOL), pro přerušení stavu samopřidržení stykače. Barva stop tlačítka: červená Tlačítko Reset Funkce: musí zpětně nastavit vybavovací mechanismus tak, že kontakty 95-96 jsou sepnuty a 97-98 rozepnuty. Barva tlačítka Reset: modrá Funkce TEST (vybavení) Funkce: uvede vybavovací mechanismus do vybaveného stavu. Kontakt 95-96 bude rozepnut a kontakt 97-98 bude sepnut. Toto tlačítko je možno použít pro testování zapojení. Prostředky pro konfiguraci režimu MANUÁLNÍ/AUTOMATICKÝ Reset Definice: – stav vybavení znamená: kontakt 95-96 je rozepnut a kontakt 97-98 je sepnut; – stav RESET znamená: kontakt 95-96 je sepnut a kontakt 97-98 je rozepnut
Pak k čemu je i to je tlacitko stop.
děkuju
