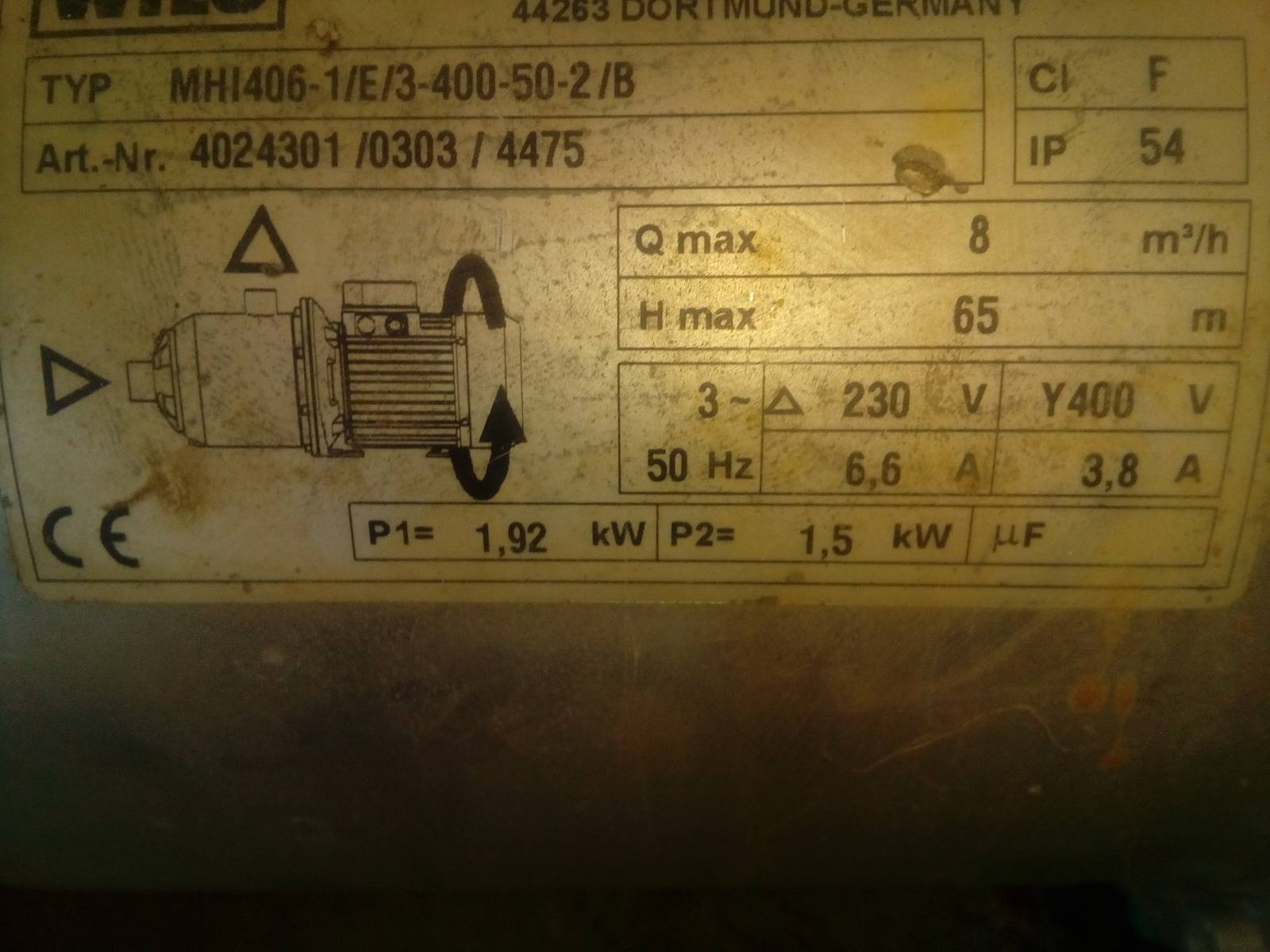

potreboval bych poradit, co na motoru znamena vykon P1 a P2? P1 je zapojeni do D a P2 do Y?
Nesedi mi ani vypocet P= U x I
Dekuju
2x
P1 - příkon - co odebírá motor ze sítě
P2 - výkon - co motor odevzdává na hřídeli
Pozor - U x I platí přesně jen u stejnosměrného proudu. Současně vstupuje do výpočtu i mechanická "účinnost" motoru která zahrnuje ztráty třením v ložiskách, ztráty ventilátorem, oteplením vinutí a podobně. U střídavého proudu výpočet platí jen v případě odporové zátěže (topné těleso). Motor na střídavý proud je však zátěž indukční. Proto zde vstupuje do výpočtu navíc i tzv. "účiník" cos fí. Tím se výpočet násobí, toto číslo je však menší než 1. (Např. 0,5, 0,8, ...)
Jinak vzorec pro trojfázový výkon je trochu jiný.
V naší běžné rozvodné síti kde je mezi fázemi 400V musíte motor zapojit pouze do hvězdy, na sdružené napětí 400V
Potom vzorec pro trojfázový výkon je P = (druhá odmocnina ze 3) x U x I x cos fí x η
při zapojení na 230V, do trojúhelníka je tomu jinak: P = 3 x U x I x cos fí x η
cos fí je účiník motoru, η je účinnost motoru. Účiník je vždy menší nebo maximálně roven 1, v případě indukční zátěže - motoru menší než 1, účinnost je taktéž menší než 1 (neboli menší než 100%) Takže z toho je vidět že výkon je menší než příkon.
