Trafo VN / NN nejasnosti

31.10.18 12:43

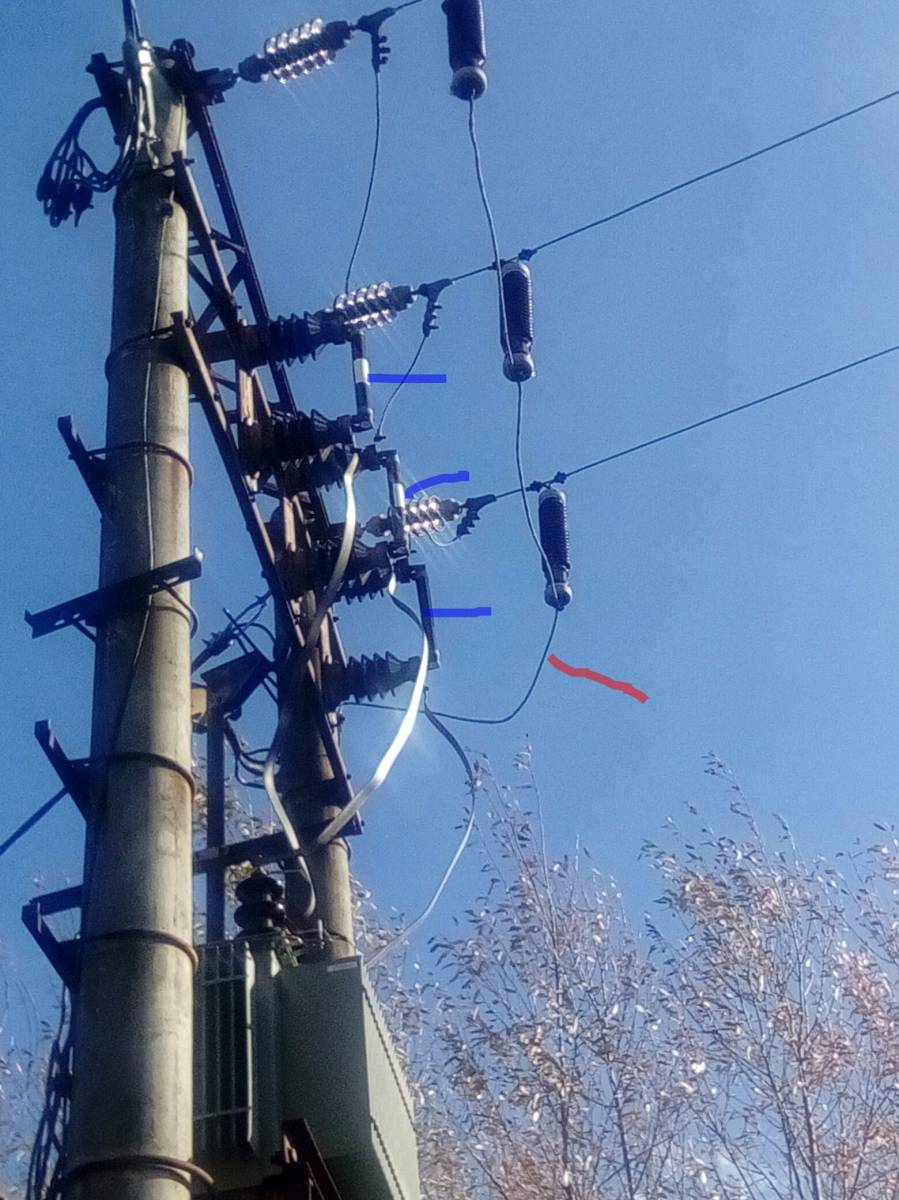

Ten svislý předmět na horním obrázku je přepěťová ochrana (bleskojistka). 4. drát z trafa je střední vodič "N" (nulák a řekněme zem). Sekundární cívky trafa jsou do hvězdy.

doplněno 31.10.18 12:53:

Jo a to modré jsou skutečně pojistky. Že by se pohledem ze země poznala vypadlá dost pochybuju.

matesj

31.10.18 17:07

Z VVN na VN...asi 22kV na 400V
NN je napětí do 48V
Co je nad 100V je životu nebezpečné.

31.10.18 17:34

Ale no tak! Do 1000V je skutečně NN (nízké napětí), 48 V je MN (malé napětí). A těch 22 kV je Vn, nikoliv VVN. To byste musel ještě pár set voltů přidat.

31.10.18 17:41

Dovolím si citovat z odkazu

1.2.1 Rozdělení napětí dle velikosti

(udávají se vždy sdružené hodnoty napětí)

MN - malé napětí - do 50 V
NN - nízké napětí - do 1000 V (1 kV)
VN - vysoké napětí - do 52 kV
VVN - velmi vysoké napětí - do 300 kV
ZVN - zvláště vysoké napětí - do 800 kV
UVN - ultra vysoké napětí - nad 800 kV

01.11.18 09:34

Nechápu, za co Matejs dostal 2 body, když je jeho odpověď naprosto špatně.

ferax®

01.11.18 16:10

magdon® - horší je, že dostal pochvalu i od tazatele. Tak vypadala ta odpověď věrohodně (pro lajka).

Skočit na otázku
Vložit novou otázku

ja1

31.10.18 19:05

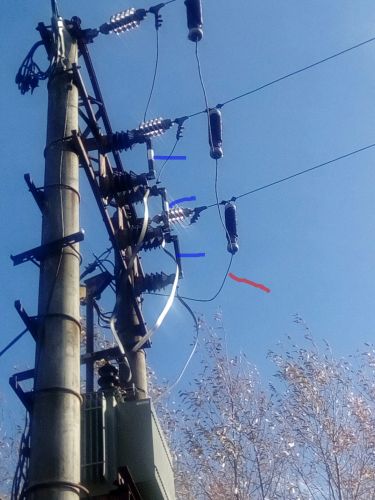

Ten červeně označený drát je uzemnění bleskojistek.

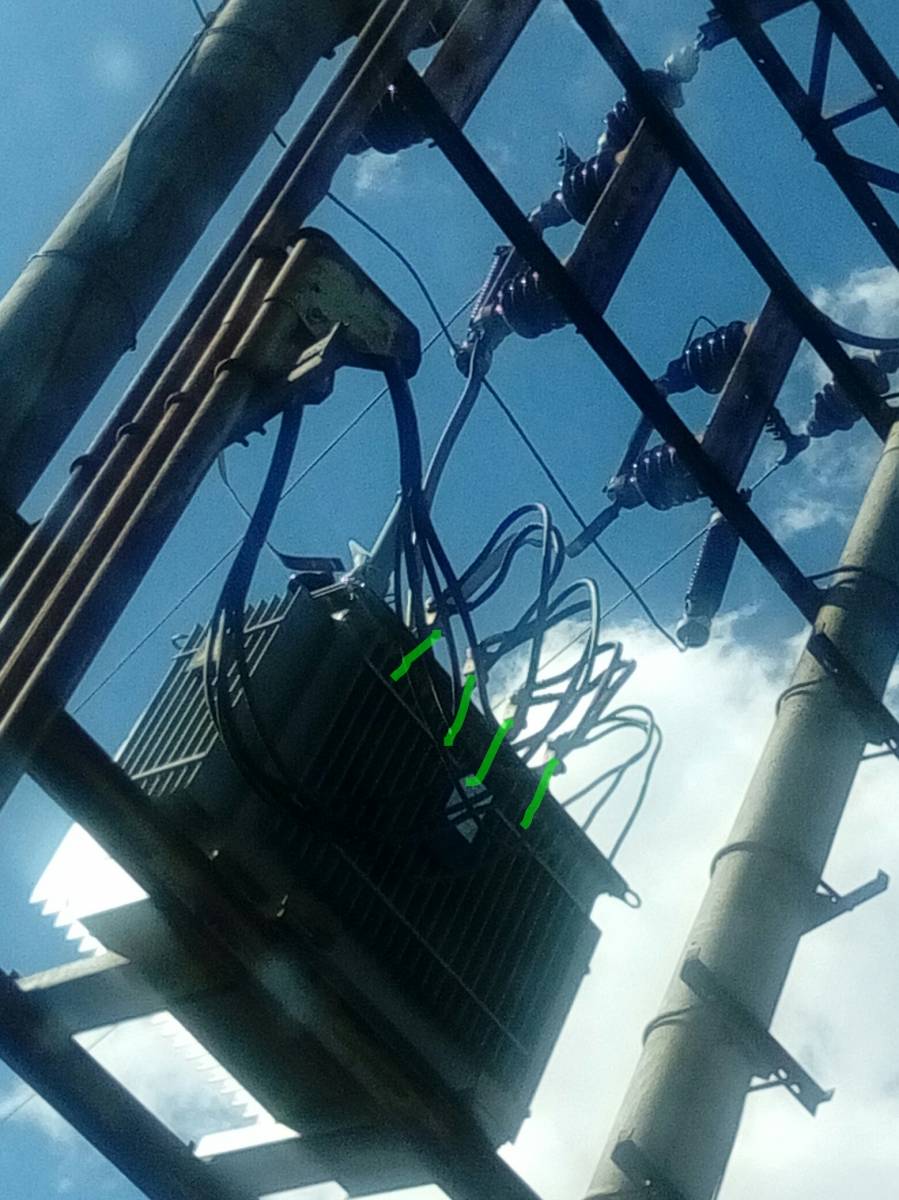

Čtyři zeleně označené dráty na sekundáru trafa - tři fázové a střední vodič, ten je též spojen se zemí.

Díky tomu máme dvojí napětí 400V mezi fázemi a 230V mezi jednotlivými fázemi proti střednímu vodiči (a zemi)

Modře označené jsou primární pojistky, u starých bílých se dalo poznat že je některá přerušená jednoduše - měly na jedné patici skrytý velký červený váleček napínaný pružinou který byl spojený s druhou paticí odporovým drátkem. Při přetavení pojistky se přerušil hlavní tavný drát pojistky a následně i tento odporový drátek, a červený váleček pružina vysunula z patice. Ale stávalo se i to že se přerušil /přetrhl i jen ten odporový drátek a váleček byl vysunutý i když pojistka byla funkční/nepřerušená. U nových pojistek tuším toto již není.

filipd

31.10.18 19:08

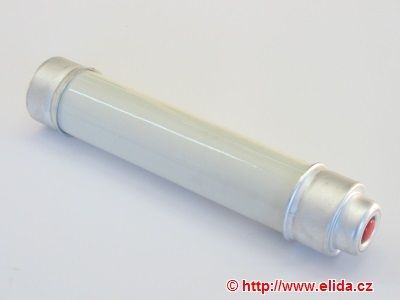

Přetavení pojistky jde poznat. Při přetavení pojistky vyskočí z jedné strany pojistky indikátor (kolík). Na štítku pojistky bude šipka, která ukazuje na které straně se nachází indikátor.

ja1

31.10.18 19:21

A jo, teď v katalogu vidím že se tento systém pořád používá.

prema

01.11.18 09:17

Dobrý den,
super, díky.
Takže u NN se přenáší 3fáze a nulák a u VN, ZV, UV se přenáší pouze 3 fáze?
Viděl jsem totiž i sloupy VN, možná ZV kde bylo celkem 8 drátů. To se přenáší 2x 3 fáze a pak dva úplně nejvýš jsou co?
Díky

01.11.18 09:32

Ano, u VN a výš se obvykle přenáší jen 3 fáze. Pokud jste viděl 8 drátů, bylo to dvoje nezávislé vedení na jednom stožáru a ta lana úplně nahoře jsou v podstatě hromosvod. V posledních desetiletích v nich může být zapleten optický kabel pro přenos dat (hlavně pro potřeby energetického dispečinku).
