Dobrý den,
Obracím se na Vás s prosbou ohledně rádia Tesla Variace 627A , měly jsme ho na půdě, tak jsem si řekl že ho po letech opět zprovozním , vyměnil jsem veškeré špatné kondenzátory , vše jsem proměřil, dal nový napajecí kabel , vyzkoušel jsem tedy rádio zapnout ale nefunguje, co jsem měřil tak do zdroje(síťový transformátor) proud jde , ale od něj už nejde dále do rádia , dle různých návodu a knížek, jsem našel že by mohl dělat problém dekuplační kondenzátor , který se nachází ve zdroji, bohužel já jsem ho vůbec nenašel a do zdroje se dovnitř nedostanu , z důvodu že šroubky a matice jsou tak ztuhlé že ani namazání nepomohlo a a nejdou prostě povolit.
Prosím o radu jak to tedy vyřešit, pořpípadě budu rád za každou odpověď .
Děkuji a přeji hezký den.
3x

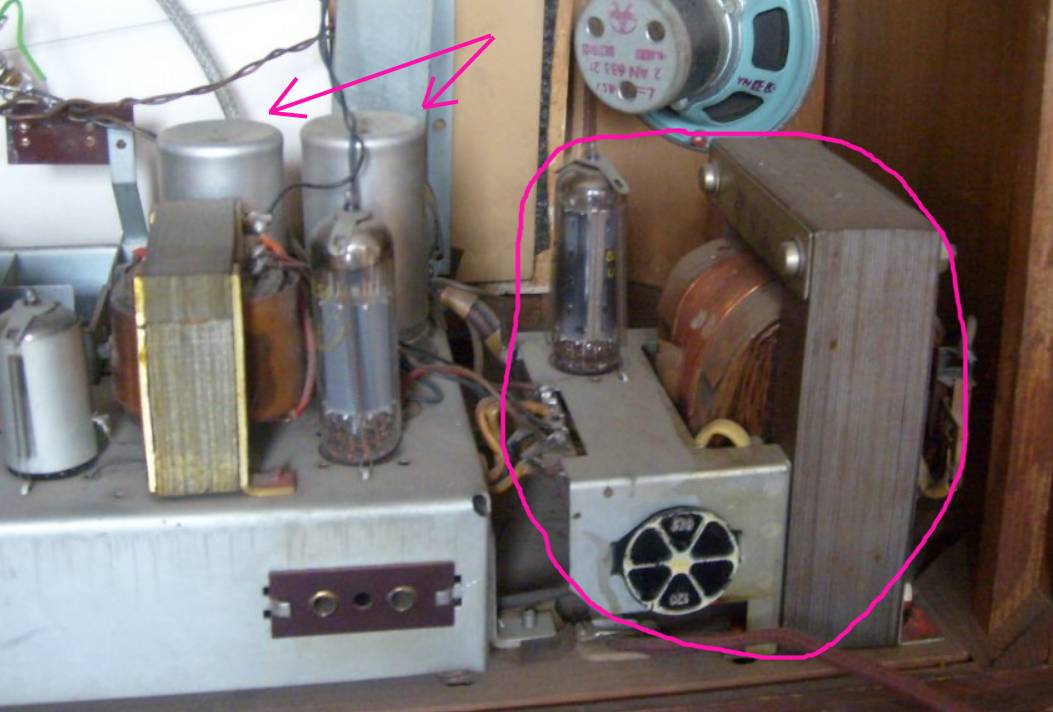

Na těchle rádiích jsem se vyučil, prošly mi jich rukama desítky. Netuším, jaké šrouby máte zarezlé, že byste se kvůli nim nedostal ke zdroji. Celý zroj tvoří trafo, dvojitá usměrňovací dioda EZ80 a pár elektrolitických kondenzátorů (na fotce). Jste si jistý, že do trafa skutečně jde proud? Máte v pořádku tepelnou pojistku trafa? Kde jste měřil napětí zdroje, hned za trafem, nebo až na výstupu usměrňovače? Pokud zdroj nedává cca 250 V stejnosměrných, na 99% je vadná elektronka EZ 80. Jakýkoliv kondenzátor by měl vliv jen kdyby byl zkratovaný, ale to by v první řadě odrovnalo onu EZ80, nebo by zdroj hořel. Zdroj je na celém rádiu to nejjednoduší a pokud ho nedokážete opravit, do dalších pokusů se ani nepouštějte.
"...vyměnil jsem veškeré špatné kondenzátory..."
Jak jste poznal, které jsou vadné? Bez měření to dost dobře nejde a pokud nefunguje zdroj, těžko něco změříte. Vadné bych očekával filtrační elektrolyty ve zdroji, u ostatních je to na pohled zřejmé jen když jsou mechanicky poškozené. Měnit součástky preventivně je nesmysl.
Takže postup opravy by měl být takový, že nejdřív zprovozníte zdroj a teprve potom budete případně hledat další závady. Měnit budete součástky až když měřením zjistíte, že jsou vadné (pokud ovšem víte, co máte kde naměřit). Postupujete od koncového stupně, přes Nf zesilovač, Mf zesilovač až ke vstupním obvodům. Bez schématu se asi neobejdete. Teprve když rádio začne hrát, můžete se věnovat jeho případné snížené citlivosti a výkonu. Bude pravděpodobně nutné přeladit MF transformátory, vstupní obvody a oscilátor (neobejdete se bez Vf generátoru), možná vyměnit kondenzátory, které jsou v plechových krabičkách stínění MF transformátorů (nutná demontáž a sejmutí krytů).
Bez znalostí funkce elektronkových zařízení nemáte moc šancí na úspěch. Radit na dálku se nedá, mě učili opravovat rádia 3 roky.
0x
Tak ty šroubky a matice nepovoluj, použij přiměřené násilí (odvrtání, odsekání apod.) a zdroj otevři. Uzavřít ho by už neměl být velký problém.
doplněno 31.10.18 10:31:
@magdon: Sice jsem starý pán, ale to rádio bohužel neznám. Vycházel jsem z popisu tazatele, měl jsem zato, že jde o zdroj zapouzdřený.
Za nechtěnou mystifikaci se omlouvám.
Ten zdroj není nijak uzavřený, netuším, co chce tazatel otvírat. Je to malé plechové šasi, ze spodu otevřené (na obrázku vpravo), které je přišroubované čtyřmi šrouby M4 da dřevěné dno skříně. Když šrouby utrhne, neměl by být problém je vyměnit za nové. Ovšem je otázka, jestli mu to k něčemu bude. V tom zdroji prakticky nic nenajde a pokud tam vůbec nějaký kondenzátor bude, tak nemá na funkci žádný podstatný vliv.

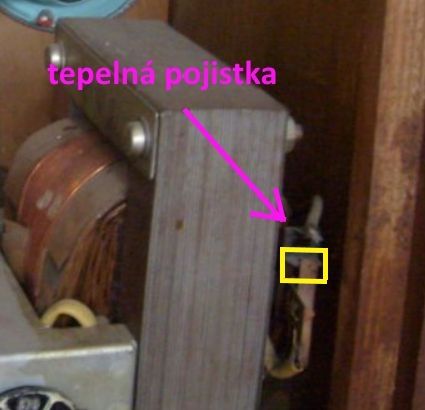

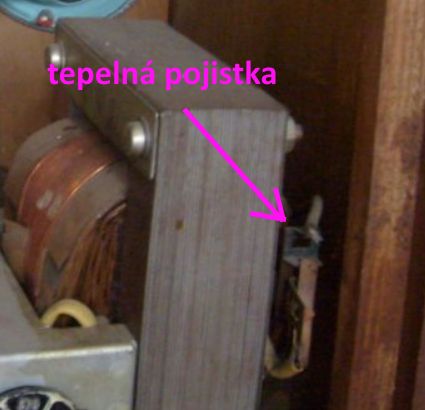

Ano, to je ono. V trafu je zasunutá vložka, která při přehřátí trafa uvolní onen plíšek. Opravovat by se ale neměla, je to pájené kovem s nízkou teplotou tání (cca 60 stupňů). Když jí zapájíte běžnou pájkou, nebo pojistku dokonce propojíte natvrdo, ryskujete spálení trafa. Jestli se ale dá ještě někde sehnat netuším.
Na tomhle odkazu najdete kompletní schéma. Přeju hodně štěstí.
Zdroj z něčeho jiného samozřejmě použít lze, jen musí dodávat napětí 250 V stejnosměrných pro anody a 2 x 6,3 V střídavých pro žhavení elektronek. Pokud bude jeho součástí i filtrace, tak odpojit ony původní filtrační elektrolyty. Obávám se ale, že hotového nic podobného neseženete, takže jedině postavit.
Mimochodem, žádný "dekuplační kondenzátor" v tom rádiu není a i kdyby byl a byl vadný, nijak byste to asi nepoznal.
@magdon: Omlouvám se za blbý dotaz: co to je dekuplační kondenzátor? Nějak se mi to nedaří vygooglit
Dík

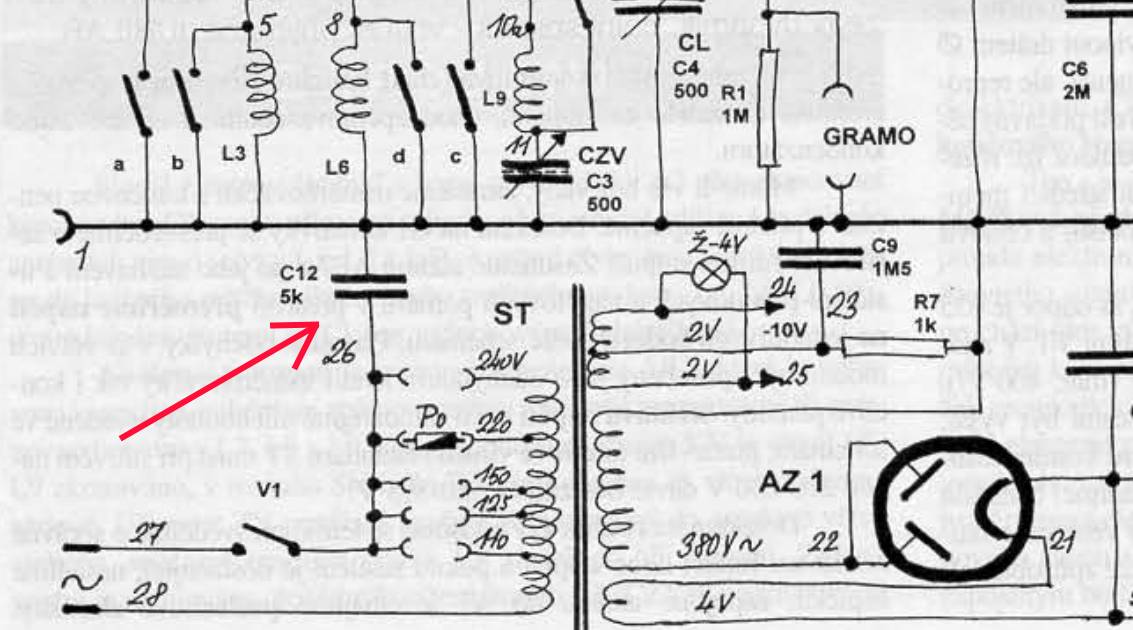

. Ale já ho po delším hledání na jednom schématu s popisem přece jen našel. Je mezi primární stranou zdroje a kostrou rádia. Ovšem jeho smysl v zapojení mi stále umiká
.
Ta vložka se skládá ze dvou spájených částí. Jestli je na koncích obou částí dostatečná vrstva stříbřitého kovu, zkuste ty dvě části spájet k sobě bez přidání další pájky. Někdy se to povede. Pokud ale jedna část chybí, tak s tím nic nenaděláte. V tom případě je jediná možnost propojení pojistky natvrdo, není to rozumné, ale zdroj by fungovat měl.
Dobré ráno, tak po zprovoznění pojistky se rádio rozsvitilo všechny lampy vše svití, ale nejde zvuk ani nezabzučí, když zkusím zkoušečku do zdířky na anténu, nevím teď kde se mohla stát chyba , jinak je všechno ok. Děkuji předem za radu
Jinak je všechno O.K. Jenom to nehraje.
Tak pokud bych Vám měl vyjmenovat všechny možnosti, kde může být chyba, asi bych přetížil poradnu. Můžou jich být desítky a může jich být i víc najednou. Postup při hledání závady jsem Vám už naznačil, odkaz na schéma jsem Vám poslal. Víc už na dálku poradit neumím. Máte aspoň multimetr? Bez něj to ani nezkoušejte, zkoušečka je k ničemu. Proč strkáte zkoušečku do anténní zdířky
?
0x
"...kondenzatory jsem samozrejme promeril multimetrem..."
To jste měřil multimetrem kapacitu kondenzátorů, aniž byste je odpojil, tedy zapojených v obvodu ? To nelze. Měřil jste také rezistory, cívky, tlumivky...?
"...lampy zhavi proud to dava dobry..."
To, že lampy žhaví je sice podstatné, ale nic to neříká o jejich stavu. Měřil jste parametry jednotlivých elektronek (emisní schopnosti katod, neporušenost vakua...)? Kde jste něřil jaký proud, že víte, že je dobrý? Anodové proudy jednotlivých elektronek? Jak víte, jaký proud má kde téci? Měřil jste napětí na anodách, na druhých (třetích) mřížkách slektronek, záporné předpětí jejich řídících mřížek? Jakákoliv odchylka těchto napětí, byť jen o pár voltů může způsobit onen detail, že "to jenom nehraje".
Pokud chcete opravovat rádia, musíte vědět, jak takové rádio funguje a proč. Musíte znát funkci veškerých jeho součástek a vědět proč jsou právě tam, kde jsou. Když někde naměříte jiné napětí, než tam má být, musíte vědět, která součástka to může způsobit. Pak Vám nebude dělat problém najít a opravit závadu bez zbytečné výměny součástek. Systém pokus - omyl v tomhle případě není nejlepší řešení. Smiřte se s tím, že bez potřebných znalostí a vybavení to prostě neopravíte. A myslím, že by se o to nepokoušel ani dnešní dobrý technik, vychovaný na polovodičích.
0x
Tak ještě jednou a naposled - nelze měřit kondenzátory (ostatně ani skoro žádné jiné součástky) zapojené v obvodu. To měříte hausnumera, sdružené parametry všech součástek zapojených v příslušném obvodu.
0x
Magdon ti dal tolik rad,že nikdo víc nemůže.jen bych podotknul,radio je určitě z padesátých let,u"KOTKA" od roku 1964 jsem nenašel radio se zdrojem s elektronkovou diodou,jsou už všechny s graetzovým usměrňovačem.A myslím,že jakákoliv oprava radia této serie je nesmyslná.Pokud chce dnes někdo "Retro" přístroj,použije bednu a do toho namontuje moderní,fungující přístroj.Těch je na trhu za pár korun dost.
JABRAKA
0x
Jestli Vám na tom rádiu hodně záleží, tak koukněte sem Ovšem kde to je a co by to stálo nemám ponětí.
0x
Prečítal si si ten návod čo som poslal?Síce sa tam jedná o iný typ rádia,ale postup je rovnaký aj pri tom tvojom..
Musíš začať merať a postupovať nejak systematicky.To že si na kondíkoch nameral podľa teba dobru hodnotu ešte neznamená že je dobrý.Môže mať veľký zvodovy prud a už ti rádio nebude dobre fungovať.(a to nezmeráš obyčajným merákom)
Z reproduktoru po zapnutí nepočuť žiadny zvuk?Brum ,pri prepínaní vlnových rozsahov pukanie,pri hýbaní potenciometrom chrapčanie.-atď?Môžu byť zanesené kontakty v prepínačoch.Ak boli na povale aj nejaké hlodavce ,môžu byť prehryzené drotiky-Proste veľa vecí ktoré musíš preveriť.
Skus radio zapnuť po nahriati prepni na gramafon a vzadu sa dotkkni gramafonovej zdierky .Ak je zosilovacia časť rádia dobrá ,musí sa ti z reproduktora ozvať brum.
0x
Už som ti písal -postupuj podľa tohto návodu.
Najprv vyber všetky elektronky .Radio zapni.Na trafáku musíš merať striedavé napätie.Pokiaľ ti napätia sedia,radio vypni.Vlož usmerňovaciu elektronku.Mala by byť na trafe A meraj jednosmerné napätia podľa návodu.
A potom postupuj dalej podľa návodu.
