Zapojení topení v autě ve schématu

Od: musim 09.10.18 22:45 odpovědí: 7 změna: 16.10.18 10:54

Dobrý den,může mi někdo říct nebo spíš vysvětlit jak je zapojeno topení v autě?

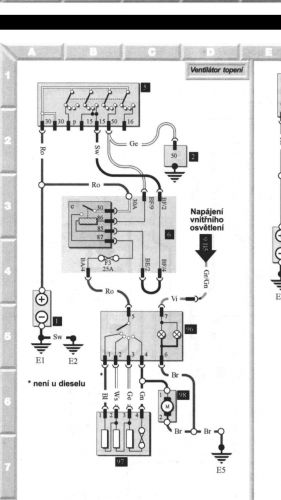

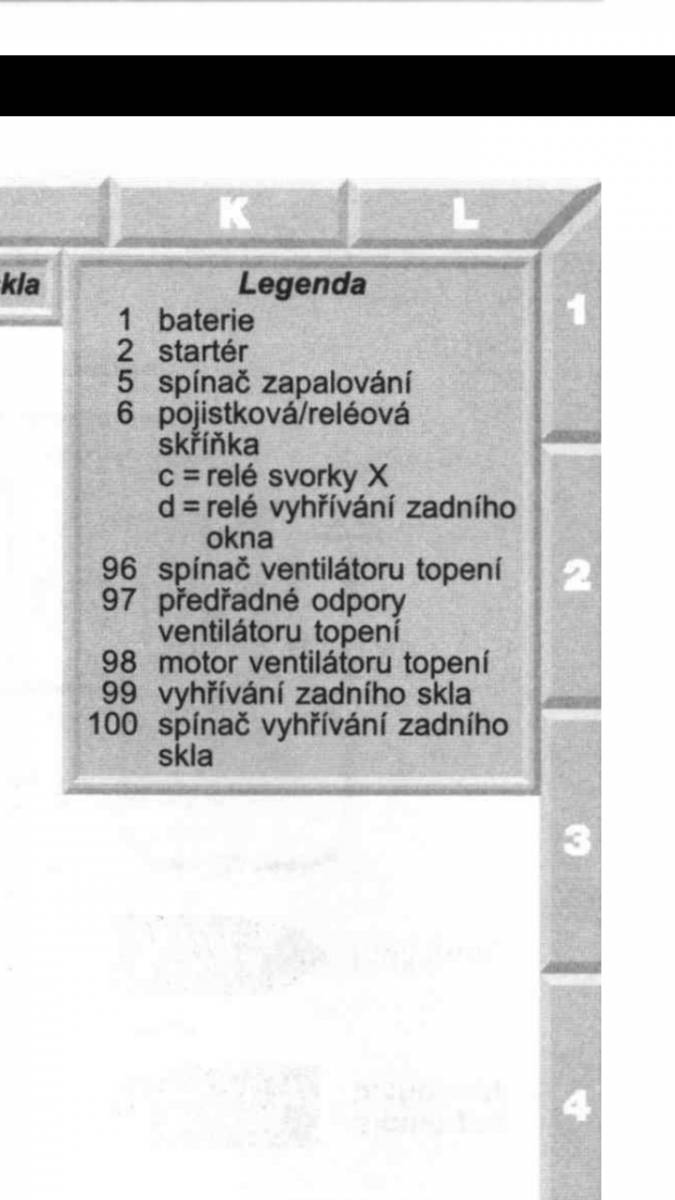

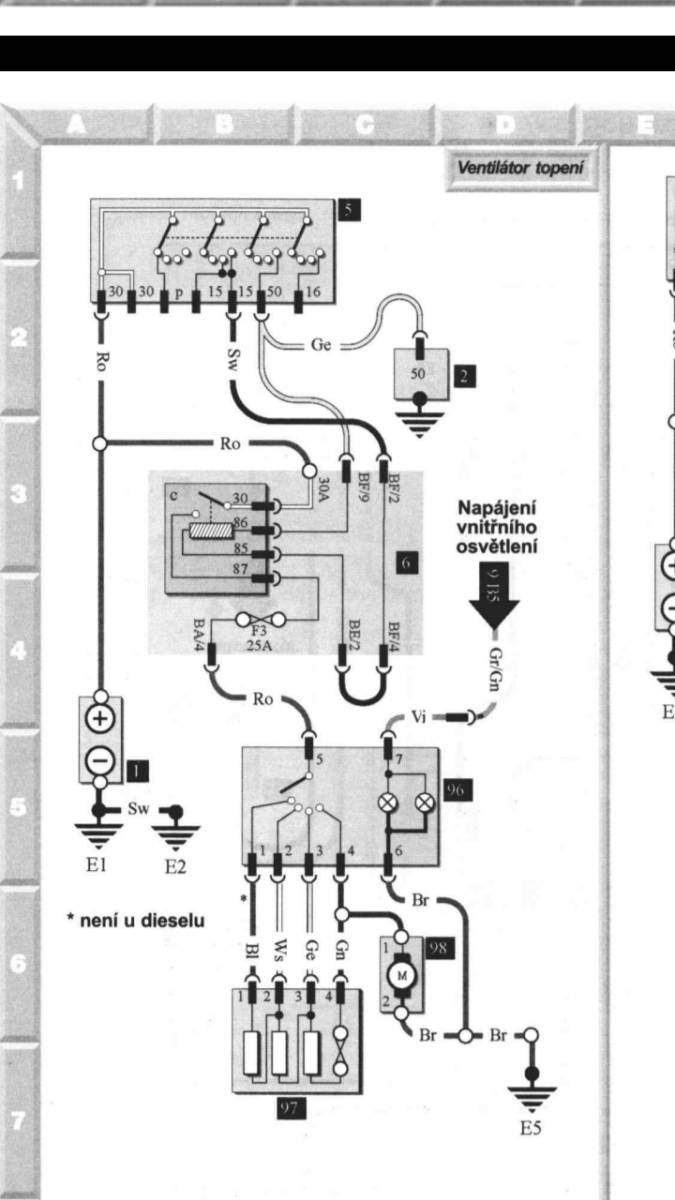

Na obrázku označení C je relé a pokud je na svorkach 85 a 86 napětí, potom jde přes pojistku F3 do přepínače topení?
Kde je + na relátku 85 nebo 86?
Děkuju

Odpovědět na otázku Skočit na nejnovější odpověď

7 odpovědí na otázku

Řazeno dle hodnocení

olinl

09.10.18 23:29

Podle schématu na kontaktu 85 (napájení cívky +). Jinak plus se po sepnutí relé objeví i na 87.

musim

10.10.18 09:24

Dobrý den,
chápu to dobře tak? Na relé (C) 30 přívod, 87 odvod, 85 + po sepnutí klíčku a 86 by mělo být taky +? Vede zároveň i do startéru (2).
Aby relé (C) seplo, musí být na cívce mezi 85 a 86 napětí?
Děkuju

olinl

10.10.18 19:51

Ano, na cívku relé C se musí dostat + na kontakt 85 ze spínací skříňky a mínus-nesprávně "přichází" ze startéru přes dráty vinutí a z "kostry" auta. Jen při startování by se ventilátor měl vypnout, respektive cívka bude mít na obou koncích + a tedy by relé nemělo sepnout.

musim

11.10.18 09:59

Aha to by mě nenapadlo, že se mínus dostane na cívku relé přes vinutí startéru, děkuju.
Na startér jde jen napětí po otočení klíčku jen na cívku startéru? Jinak je startér připojený na 12V trvale i při vypnutém klíčku?
Děkuju

musim

16.10.18 10:07

Dobrý den,
prosím vas tady jak to mívá startér s připojením?
Je na něm stále napětí 12V ikdyž je klíček zapnut/vypnut?
Pak jenon když přivedu napětí na cívku strtéru tak se roztočí?
Díky

[přidat komentář]

dabel®

16.10.18 10:49

Ve většině případú je :
86- cívka relé plus 12V to se tam oběví po sepnutí spínačky do polohy do kontrolek
Ověříš prostým měřením žárovkovou zkoušečkou
85-cívka relé je ukostřena
Co máš za problém a u jalýho vozu?

dabel®

16.10.18 10:54

Ted sem to přečet znova
Počítám že máš v háji předřadný odpor najdi vyndej proméř většinou odejde jen tepelná pojistka co je na přívodu da se koupit a vyměnit
