Jak poznat spatne cidlo teploty?

Od: masyatr 28.08.18 10:30 odpovědí: 12 změna: 06.09.18 20:54

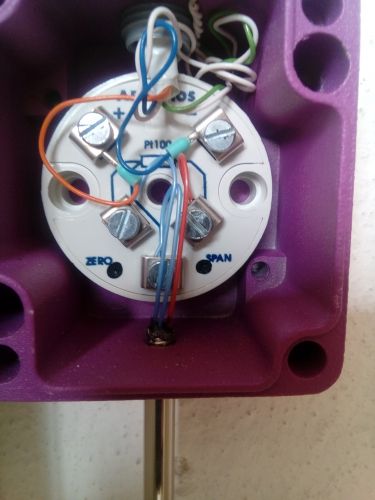

Dobry den,mame cidlo teploty na obrazku, jak by slo zmerit jestli je dobre nebo spatne? Teplota se nezobrazuje. Zkusil jsem prilozit ohmetr na vstupni svorky cidla, nenameril jsem tam nic.
Mezi svorkou spain a zero, spain a spodni svorku jsem nameril 98.2kOhmu.
Napadlo me kdybych odpojil vstupni oranzovy drat a pripojil mezi neho ampermetr, měl bych namerit 4-20mA? Pak by by cidlo dobre?
Diky

Odpovědět na otázku Skočit na nejnovější odpověď

12 odpovědí na otázku

Řazeno dle hodnocení

rv*

28.08.18 12:36

No mezi svorkami PT100 je umístěna platinová měrka, která má 100 Ohmů. A pokud ne, tak je přerušená.

[přidat komentář]

olinl

29.08.18 10:42

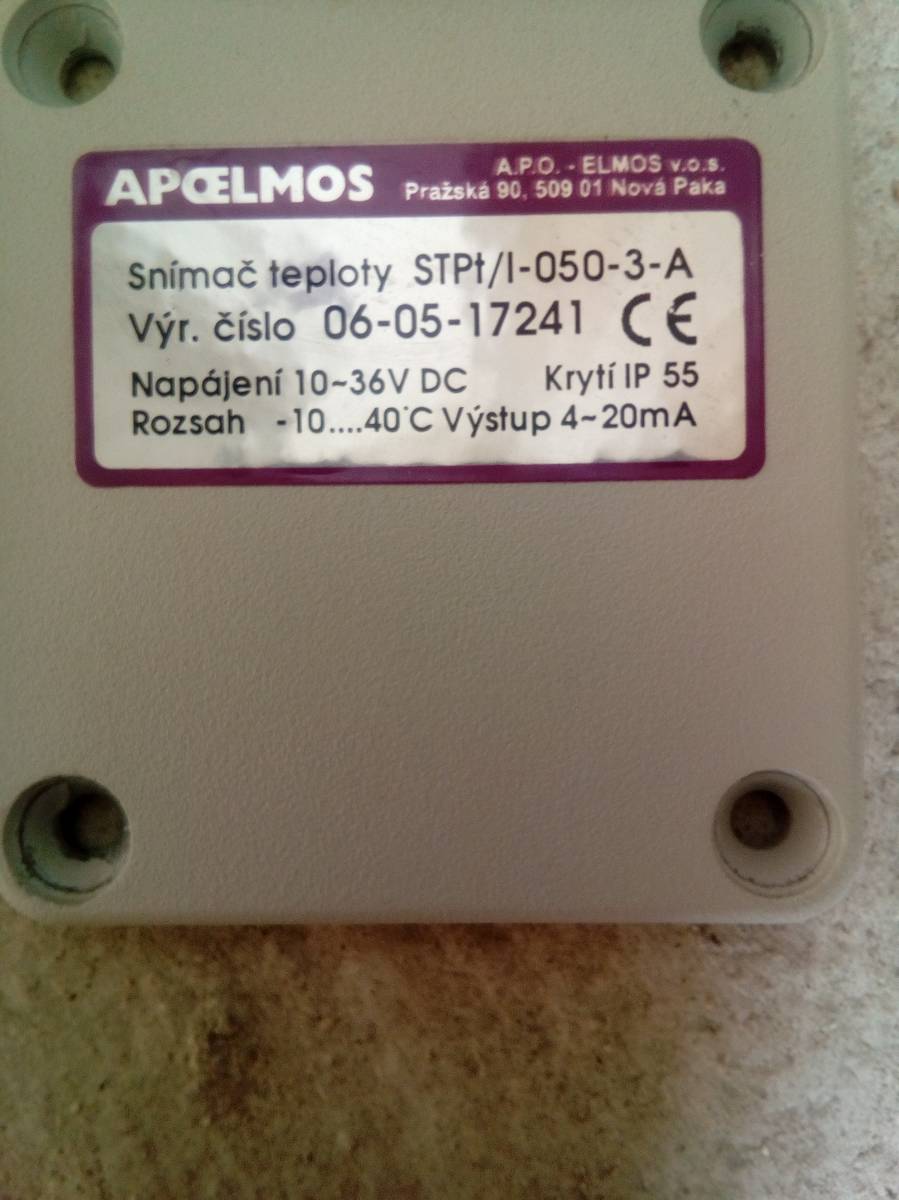

Omlouvám se všem-podle přiloženého PDF listu ze stránky apoelmos.cz/... je celek zařízení čidlo i s převodníkem. Měl jsem zato, že je to jen svorkovnice s možností připojit jiný druh čidla s již vestavěným převodníkem. Tedy to znamená, že je buď převodník uvnitř fialové krabičky rozbitý nebo drátové vedení do zobrazovací/vyhodnocovací jednotky někde přerušené či moc dlouhé. Může být rozbitá zobrazovací jednotka nebo její vstup pro toto čidlo. Může být i prohozená polarita vodičů na vstupu zobrazovače na ucc svorkách-tímto se na displeji ukáže nesmysl nebo "nic". Zkontroluj oranžový- musí být na svorce plusu v zobrazovací jednotce (stejně tak i v čidle). Jinak jak píšou rádci přede mnou, čidlo má cca 100 Ohmů (závisí na teplotě okolí a pokud je to typ Pt100). Zapoj ampermetr mezi přívodní modrý a svorku - a musí to ukázat těch 4-20 mA. Pokud ne, vyzkoušej pro kontrolu vřadit ještě ampérmetr mezi oranžový a svorku plus, musí se opět ukázat 4-20 mA. Pokud nenaměříš tuto hodnotu, je převodník rozbitý. Pokud máš možnost vyzkoušet jiný podobný, zkus je prohodit. Zjištíš alespoň jestli je zobrazovací jednotka v pořádku tou nejjednodušší cestou.

olinl

29.08.18 11:01

Ještě jsem zapoměl: až budeš měřit proud z čidla, změř napětí v čidle na svorkách + a - . Mělo by se ukázat 10-36V (nejčastěji 24V stejnosměrných).

[přidat komentář]

nonek®

29.08.18 16:06

Z převodníku můžete odpojit čidlo Pt100, ty modré a oranžový drát a místo něho zapojit stejně rezistor o hodnotě 100 ohmů, na displeji by se měla objevit teplota kolem NULY...96 ohmů je asi minus 10 st, .115 ohmů cca 40 st. C .. Tímto odzkoušite zbytek obvodu.. Dejte vědět výsledek..

masyatr

31.08.18 11:14

Rezistor 100ómů mam.jeden konec rezistoru misto oranzovyho a druky konec rezistoru misto modryho a propojit misto druhyho modryho?

nonek®

31.08.18 13:31

Ano, přesně tak... A teplota, zobrazena, bude okolo nuly, při fungujícím převodníku i zobrazovači... Dejte výsledek...

masyatr

06.09.18 08:16

Dobry den, zapojil jsem rezistor 100 ohmu a nic se nezmenilo.Koupil jsem novy senzor teploty a uz to jde,zavada byl v tom cidle.
diky za podporu na poradne.

masyatr

06.09.18 08:23

Jeste doplnim ze nez jsem cidlo menil jsem zmeril odpor mezi svorkama spain a zero a bylo tam 3.7kohmu, melo byt tech 100ohmu?

[přidat komentář]

nonek®

06.09.18 20:54

Ještě uvedu na správnou míru jednu nepřesnost; ty svorky nejsou označeny "ZERO"a "SPAN", svorky vlastní označení nemají, je tam jen schematicky nakresleno, jak má být zapojeno měřící čidlo Pt100, na levou a spodní svorku 2x přívod z čidla a na pravou svorku 1x přívod z druhého vývodu čidla; třívodičové zapojení Pt100-důvody zde a zde v druhém případě popsány asi moooc odborně; jde o to kompenzovat odpor vedení od čidla Pt100 k vyhodnocovacímu členu...jeho odpor, vliv okolní teploty...

A teď k úvodu: ZERO - nastavení (docejchování) 4mA při -10st.C a SPAN nastavení 20mA při +40 st. C (v těch otvorech jsou hřídele přesných víceotáčkových trimrů - třeba - nebavíme se zde o hodnotě, ale o provedení...a mají drážku na malý šroubovák). Proud 4 - 20mA měřen v obvodu napájení 10 - 36V DC...

Převodník se cejchuje pomocí kalibrátoru, kdy se nastaví teplota (v našem případě) -10st. C pro 4mA a pro 20mA +40 st. C; zde se na kalibrátoru nastavuje teplota (i pro odporový teploměr) přímo ve stupních C...

Takže, pokud chcete změřit orientačně odpor čidla Pt100, odpojíte přívody od čidla a měříte přímo na vodičích (ne na svorkách)

A ještě jednou...čidlo je Pt100 (mimo krabičku) a převodník Pt100/4-20mA je to kulaté...a to jste asi koupil a funguje to...

Snad jsem to popsal srozumitelně,,,jinak se ptejte...

Skočit na otázku
Vložit novou otázku

[přidat komentář]

olinl

28.08.18 21:53

Pokud jsi to už nerozchodil, připoj oranžový přívodní drátek na červený od čidla a přívodní modrý na jeden z modrých od čidla(je jedno jaký), pak ti to začne fungovat (pokud to máš dobře zapojené i na zobrazovači). Jinak to plus a mínus se připojuje při použití jiného typu čidla a ty ho v tomto případě na žádný drát vůbec nepřipojuješ.

mikihans®

28.08.18 22:25

Hloupost. Má čidlo s převodníkem 4-20mA. Zapojené je to dobře. Pokud nefunguje, odešlo buď samotné čidlo, nebo převodník.
Pokud by chtěl zapojit PT100 přímo do vstupu, musí tomu ten vstup přizpůsobit. Jestliže má vstup 4-20mA, tak mu to z vaší rady rozhodně fungovat nebude.

[přidat komentář]

masyatr

29.08.18 08:40

Dobry den,
ted tomu nerozumim uz vubec

kazdy pise neco jineho.
Jak to je? Kdyz zapojim ampermetr mezi vstupni oranzovy drat, melo by tam tect 4-20mA? Pokud nepotece nic, je cidlo spatne?
Diky

[přidat komentář]
