Výpočet proudu u 3F spotřebiče z výkonu

Od: santav 15.08.18 08:11 odpovědí: 9 změna: 26.11.18 20:16

Dobrý den, jak se vypočítá proud u 3F spotřebičů? Proud procházející každou fází?
Mám třeba spotřebič motor 3kW na 3fáze, jaký teče proud na jedné fázi?
Nevím jestli do vzorce I=P/U mám dosadit do U 230 nebo 400V? Jak to poznám? Nebo je to u 3F spotřebičů vždy 400V?
Díky

Odpovědět na otázku Skočit na nejnovější odpověď

9 odpovědí na otázku

Řazeno dle hodnocení

olinl

15.08.18 15:04

Zjednodušeně: Nejběžnější v ČR je soustava třífázová 400V, ale jsou i ve fabrikách 690V i VN sítě tj. přes 1000V ( samozřejmě se vyrábí i třífáz. motory na napětí např. 1200V ). Existují třífázové motory na 230V, ty jsou většinou napájeny přes frekvenční měniče. Hodnotu pro výpočet určíš přečtením informací o napětí na štítku přístroje (např. na motoru, kde je napsáno více informací o zapojení, proudu, účiníku, kmitočtu pro připojení na patřičnou síť ). V praxi se proud měří nejčastěji klešťovým ampermetrem na jednotlivých vodičich/fázích za jistícím prvkem spotřebiče/přístroje.

[přidat komentář]

slavco31®

22.08.18 23:28

Potečie vám taký el.prúd na fázu aký sa vypočíta od príkonu topného telesa ktoré je na ňu pripojené.Je rozdiel,či sa používajú 3 fázy na el. motor alebo je šporák zapojený na 3 fázy. Na šporáku fáza jedná od druhej nezávisí a počíta sa z 240 V.

santav

04.10.18 12:33

Dobrý den,
dostal jsem se k otázce až včil, tak to chci dořešit.
Když bude mít sporák 3000W a pak tří fázový motor 3000W, jak se počítá proud na každou fázi?
Díky

[přidat komentář]

111®

04.10.18 13:34

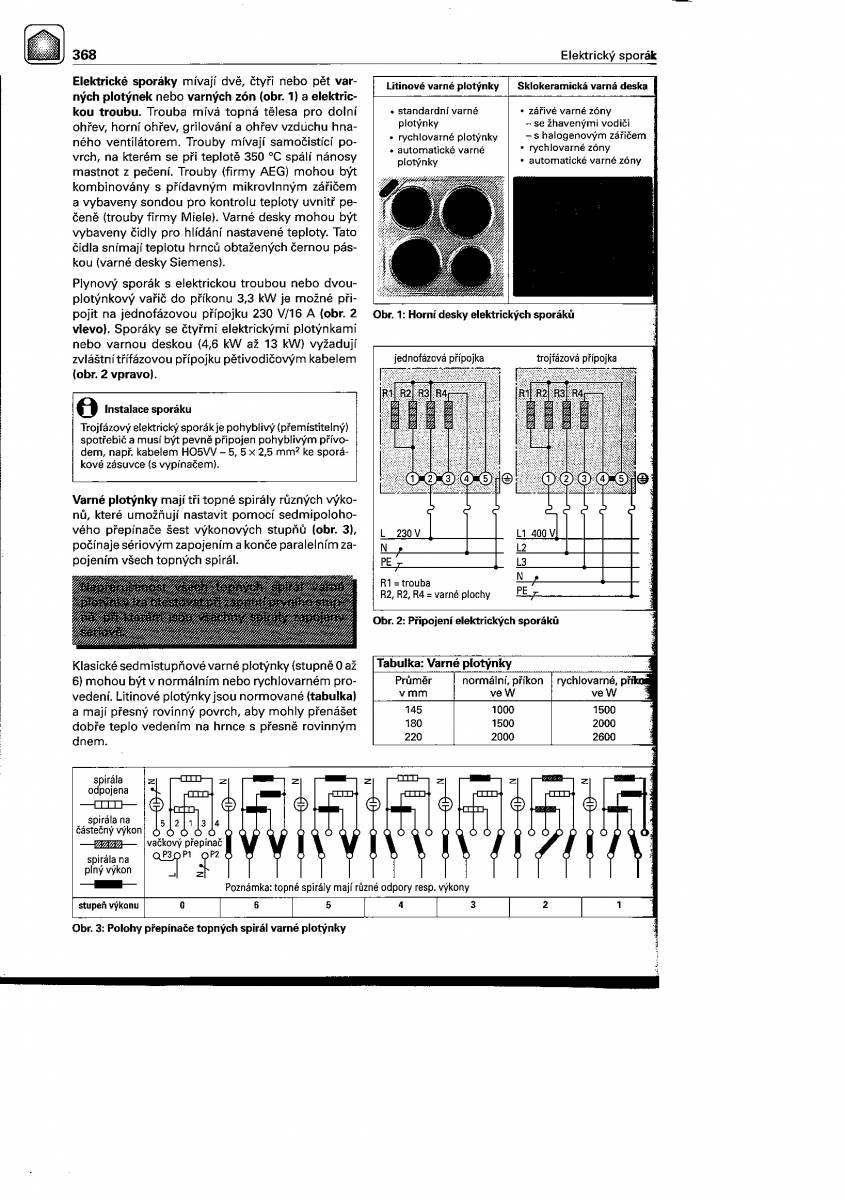

no to záleží na zapojení sporáku, může mít 3 tělesa po 1000W . každá na jedné fázi, může mít 3000W zapojenu jen na jednu fázi, to nejde jen tak odstřelit, je třeba znát konkrétní zapojení sporáku

santav

05.10.18 11:52

Dobrý den,aha tak to je u sporáku...když mám jistič 3 fázový 16A, tak na jedné fázi může být maximálně 3600W jinak by to vyhazovalo jistič?
A u 3fáz mmotoru mi to můžete pomoct vysvětlit?
Díky

[přidat komentář]

takjan*

05.10.18 18:35

Zhruba řečeno pro rychlý odhad: u třífáz zapojení činná zátěž 1,5 A na kW, u motorů 2A na KW

[přidat komentář]

x®

15.08.18 09:25

Při souměrném zatížení trojfázové soustavy je celkový činný výkon dán vztahem

P =3U_fI_fcos φ

Při zapojení do hvězdy platí:

U_f = U/√3, I_f = I, P = √3UI cosφ

Při zapojení do trojúhelníku platí vztahy:

U_f = U, I_f = I/√3, P = √3UI cosφ

[přidat komentář]

santav

22.08.18 08:58

Dobrý den,
když mám sporák 3kW, 3fáze jaký proud teče jednou fází při plném zatížení?
I= 3000/400 nebo 230V?
Díky

[přidat komentář]

pojistka2018

26.11.18 20:16

Při souměrném zatížení trojfázové soustavy je celkový činný výkon dán vztahemP =3UfIfcos φPři zapojení do hvězdy platí:Uf = U/√3, If = I, P = √3UI cosφPři zapojení do trojúhelníku platí vztahy:Uf = U, If = I/√3, P = √3UI cosφVzoreček můžeme dále upravit:P = √3.U.I. cosφ [ W, - , V. A, - ]I = P/ √3 .U.cosφ [ A. - , V, - ]dosadíme U = 400 V, P [kW], cosφ =1I = P / √3 . UI = P/√3 . 400I = P . 1,44I = P . 1,5 [ A, kW] Je to jednoduchý výpočet síťového proudu třífázového spotřebiče.Příklad:Mám třeba spotřebič motor 3kW na 3fáze, jaký teče proud na jedné fázi? Nebo je to u 3F spotřebičů vždy 400V?1/ I = P / Uf [ A, W, V ]I = 3 000 / 230I = 3 000 / 230I = 13 A2/ I = P. 1.5 [ A, kW, - ]I = 3 .3,0 . 1.5I = 9. 1,5I = 13,5 [ A ]Používám tento upravený vzorec neustále pro svoji práci.Výkon činný u elektromotoru je mechanický výkon na hřídeli. Nás zajíma výkon zdánlivý, který spočítáme ze štítkových údajů na statoru elektromotoru.
