Toto relé sepne kontakt pokud není dostatek vody.
Vedou k sondám celkem 3 dráty Min,Max a C.
Chtěl bych vysvětlit co po těch drátech jde? Sonda Min pozná, že není voda a sepbe kontakt relé, jak to ale funguje?
Co jde po drátě C?
Mohl by mi někdo vysvětlit elektrickou funkci tohoto relé?
Díky
2x
Tvoje relé neznám, ale ze základů elektroniky vím, že pomocí jednoho drátu se nedá vyhodnocovat minimální nebo maximální hladina.
Takže ten drát C bude společný zdroj napětí, které přivedeš do studny (nejníže umístěná sonda).
Pak je umístěná sonda s označením MIN a nakonec vejvýše je umístěná sonda s označením MAX. Jejich funkce je jasná podle zkratek.
Ze společné sondy prochází proud do sondy MIN nebo MAX podle toho, kolik vody je ve studně. No a relé podle svého nastavení zapíná nebo vypíná čerpadlo.
Když jsou všechny sondy zaplavené, je na drátech od MAX, MIN napětí +?
Díky
2x

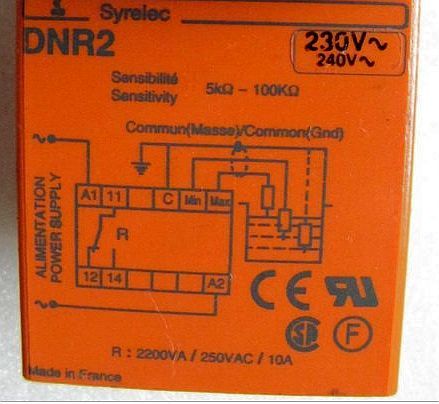

Relé je sice na napětí 230V, ale elektronika uvnitř převede ovládcí na pětí pro sondy na bezpečné napětí (zřejmě 24V), zapojení je patrné z obrázku. Funkci popsal kolega pitr3.
doplněno 06.08.18 12:03:
Malý omyl, mělo být funkci popsal colombo®
doplněno 06.08.18 12:04:
Malý omyl, mělo být funkci popsal colombo®
2x
Tato relé se vyrábějí pro různá napětí, tady technický list s dalšími podrobnostmi; vnitřní zapojení hladinového relé podrobně neznám...ale pro funkci to není důležité (a funkci máte popsanou výše)
doplněno 06.08.18 11:40:
Pro napájení sond se používá většinou střídavé napětí, aby nedocházelo k elektrolýze a tím k rychlejšímu opotřebovávání sond
2x
Rele rozopne kontakt, ked hladina poklesne pod sondu MIN (a na rele zacne svietit cervena kontrolka). Znova zopne, ked hladina vystupa nad sondu MAX. Funkcia na ochranu cerpadla pred behom na sucho. U DNR2 sa da funkcia aj prehodit za pomoci maleho prepinaca - doplnanie nadrze - rozopne po vystupani nad MAX a zopne po klesnuti pod MIN.
Dalej by tam mal byt potenciometer, ktorym sa nastavuje citlivost sond (max. odpor, ktory sa este povazuje za ponorenu sondu).
C = komunikacna zem. Da sa nahradit aj uzemnenim cerpadla, pokial je nerezove a nie plastove.
Do sond to posiela striedavy, nie jednosmerny prud, aby sa zabranilo elektrolytickej korozii sond (cerpadla, potrubia...) Teoreticky by to mal zvladnut aj prudovy chranic (< 30 mA), nemam vyskusane.
