Jaká součástka pro spínání PWM?

Od: tahac12 odpovědí: 3 změna:

Dobrý den,

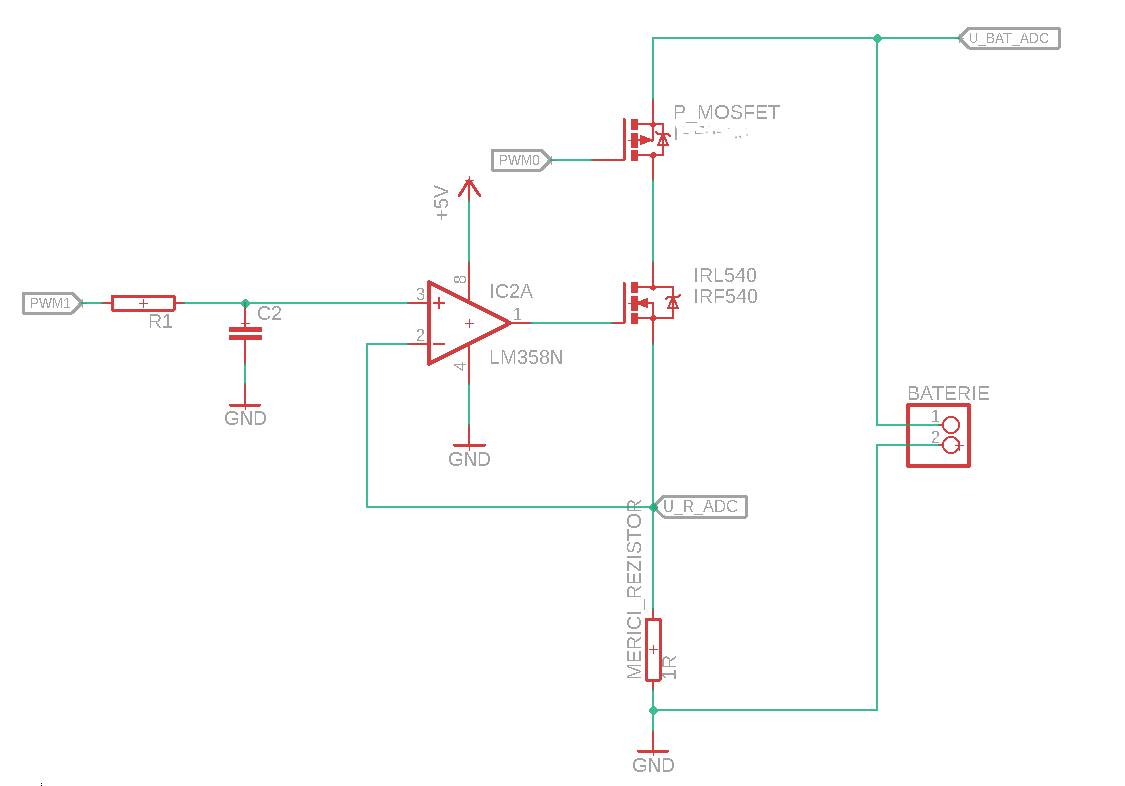

inspirován různými "udělej si sám"projekty jsem se rozhodl vyrobit si pulzní zkoušečku baterií. Našel jsem velice jednoduché schéma, viz obrázek, pro vybíjení konstantním proudem. Pomocí PWM1 z mikrokontroléru a filtru dolní propusť nastavuji požadované napětí na operačním zesilovači a tím pádem na měřicím rezistoru.

Narazil jsem však na problém, jak ono zapojení udělat "pulzně". Po nějakém tom hledání jsem narazil na doporučení použít P_MOSFET, který budu ovládat pomocí PWM0. Nebylo to nijak okomentováno, prostě to tam bylo jako funkční celek pro nějaké jiné zapojení. V ten moment mi to dávalo smysl a já objednal součástky. Ale začal jsem přemýšlet nad tím, že to přece nemůže fungovat pro můj případ.

Chci totiž testovat baterie již od 1,2V, a chci, aby mi dodávaly maximálně 2,5A, nebo alespoň 2A (bude-li to v jejich možnostech). Když jsem se podíval do datasheetu kteréhokoliv P-MOSFETu, tak jsem z charakteristik viděl, že onen P-MOSFET se pro takové malé napětí neotevře ani pro několik mA: například s monočlánkem 1,2V by při 5V na PWM0 byl tranzistor zavřený, ale při 0V na PWM0 by byl tranzistor stále zavřený, jelikož napětí Ugs by bylo pouze -1,2V. Tedy alespoň tak jsem to pochopil zde: baldengineer.com/....

Nemohl jsem najít žádný P-MOSFET s menším prahovým Ugs, a tak jsem začal hledat alternativy. Třeba další N-MOSFET. Jenže pak jsem se dostal do pojmů jako high/low side switching a různých výpočtů. Vzpomněl jsem si tak na "moudro", které nám neustále říkával náš učitel: "Proč to dělat jednodušše, když to jde složitě."A proto vás žádám o radu. Co se dá prosím použít jako jednoduchý PWM spínač místo onoho P_MOSFETu ve schématu? Takový, aby mi jeho odpor příliš nezatěžoval obvod a aby snesl proud lehce přes 2A? Po čem mám prosím podívat?

Děkuji za přečtení a případné odpovědi.


Jaká součástka pro spínání PWM?





3 odpovědi na otázku
Řazeno dle hodnocení





kolemdouci
hodnocení

0x

Pouzij N FET a zajisti, aby na gate bylo napeti vzdy vetsi nez napeti baterie +Ugs. A aby povolene zaporne napeti na gate N FETu bylo vetsi nez napeti baterie.

Mimochodem pri vypnuti toho P FET budes mit problem pokud to bude treba 12V baterie a PWM0 budes ridit 5V nebo 3.3V z procesoru.


doplněno 26.07.18 16:21:

Asi by si to mel znova prepocitat, protoze s 1Ohm snimacim rezistorem 2A nebo 2.5A z 1.2V baterie neudelas.

tahac12
hodnocení

Děkuji za odpověď. Zřejmě bych mohl použít nějaký optočlen na oddělení. Nad těmi 2A z 1,2 baterie jsem také přemýšlel, nicméně spousta lidí se dušovala, že "op amp will do the magic". Zkusím dát rezistor nižší velikosti, a vést zpětnou vazbu se zesílením.

kolemdouci

OZ nemuze udelat magii, 1R*2A=2V coz je vic nez 1.2V z baterie a s tim nikdo nic neudela. A 5V na napaeji operaku muze byt take malo. 1R*2.5A=2.5V, s tim, ze pokud OZ bude mit rail-to-rail vystup, tak Ugs N FETU bude muset byt <2.5V.
