2x
Místo dlouhého vysvětlování se podívejte na robotika.vosrk.cz/... výklad pull-up rezistoru u tlačítka. Na vstup se může přes rezistor přivést napětí log1 a stiskem tlačítka toto napětí přes rezistor (aby nenastal zkrat zdroje) zkratovat na zem, na log0. Nebo je pull-up rezistor uvnitř integrovaného obvodu, a tlačítko je zapojené zdánlivě bez něj, ale je to totéž v bledě modrém. Asi tak...?
doplněno 17.06.18 10:01:

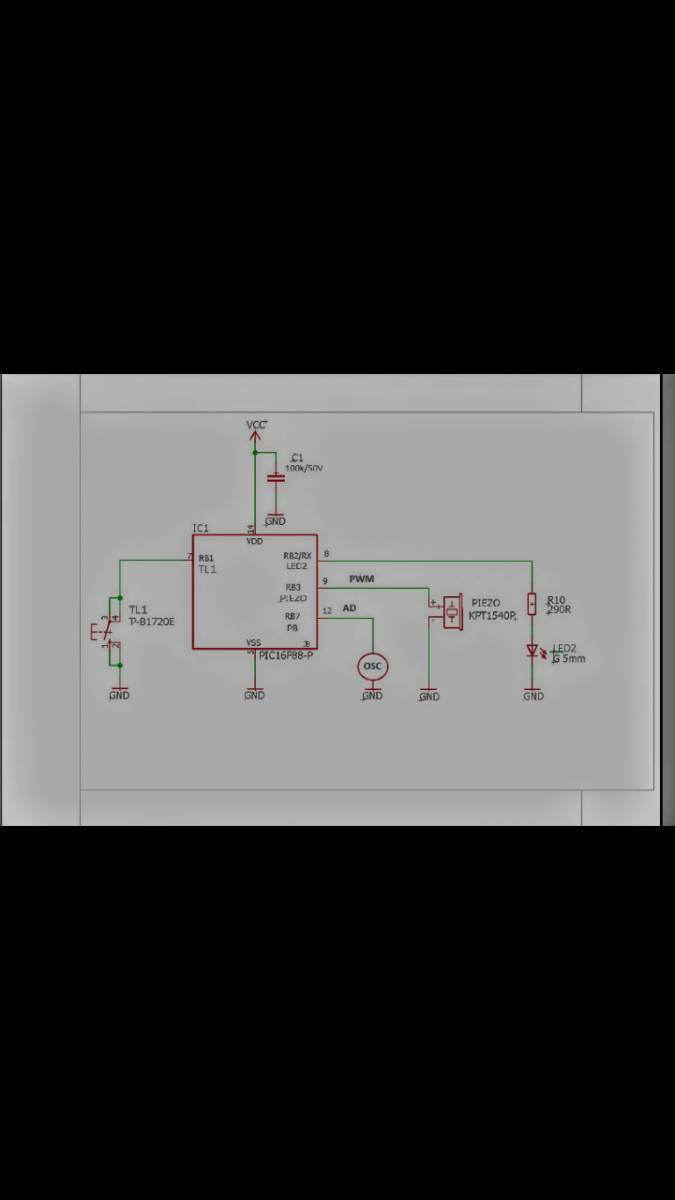

Teď jsem asi pochopil váš dotaz, logické úrovně chátete dobře, ale je vám divné, kam jde proud.
Podívejte se na GND (ground, země, uzemnění, záporný pól zdroje). Aby se ve složitých schématech nemusely všechny "země"propojovat čárou, jsou připojené za značku uzemnění GND, každou zvlášť, ale ve skutečnosti (na plošném spoji nebo v zapojení), jsou všechny propojené společně. Podobně je to u napájení.
doplněno 17.06.18 12:14: Vstupy jsou řízené napěťově a ne proudově (The pins are voltage driven not current driven. ). Na vstupech jsou CMOS tranzistory, které snímají vstupní napětí. Podobně jako když kropicí konvička s vodou stojí na místě. Podobně jako voda v kropičce dosahuje do určité hladiny i když jenom stojí a není naklopená a neteče z ní voda.Do vstupu přesto nějaký maličký proud teče (The 25uA weak pull-up current is a reference to the internal current source between VDD and the pin when it is configured as an input and the pull-up is turned on. It is a measure of how much current you have to take from the pin in order to make it go low, not how much it draws to make it go high.), ale je to jenom pár mikroampér. citace viz: edaboard.com/... vstupech a výstupech pěkně srozumitelně píše Jiří Hrbáček v knize Moderní učebnice PIC
Tlačítko je rozepnuté, tedy je jen napětí-ta vaše log"1", kterou zajistí interní PullUp. Ale není proud. Nemá kam téci.
Doufám, že víte, že u arduina, se musí interní pullup zapnout jednou z programových instrukcí.
0x
Při použití externího/... teče nějaký maličkatý proud od + napájení rezistorem do vstupu IO, ale protože tam jsou CMOS tranzistory, je proud strašně maličkatý, pouze takový, aby na vstupu bylo nějaké napětí log1, a pak proud teče tímto tranzistorem, nebo prostě vstupním obvodem na zem a do záporného pólu zdroje.
U obvodů, které mají vlastní vnitřní r/... je to totéž, ale uvnitř. Podívejte se do Hrbáčka, má to pěkně vysvětlené i s proudy a ukázkami výpočtů pro volby těchto rezistorů.
