Zdravím chtěl bych se zeptat na tři věci ohledně transformátoru. Vím, že je toho plný internet, ale nějak to stejně nejsem schopný pochopit a potřeboval bych to říct nějak jednoduše. Transformátor může mít tři chody. 1. Na prázdno ( chápu, že sekundární vinutí je rozpojeno). 2. Nakrátko (sekundární vinutí je zkratováno). 3. Při zátěži ( sekundární vinutí je již napojeno na nějaký spotřebič.) U všech tří typů se to měří, ale absolutně nevím co tím zjistím když proměřím jednotlivé typy zapojení.
1x
vaší metodou zjistíte to, čemu se říká tvrdost zdroje. Čím tvrdší zdroj, tím menší úbytek napětí při zatížení.
Přeloženo do češtiny : Na sekundár připojíte voltmetr a zkoušíte, co se bude dít. Při měření naprázdno naměříte na svorkách sekundáru plné napětí, při zátěži napětí viditelně poklesne a při zkratu padá skoro na nulu. Tímto způsobem se dá orientačně zjistit, jak se trafo chová a jaký výkon asi přenese. Ale raději takovéhle experimenty doma nezkoušejte.
1x
figurek už odpověděl, jen doplním
Transformátor se připojí primárním vinutím na vstupní (u sítě na síťové napětí). Na sekundárním vinutí se dá změřit tak zvané napětí "na prázdno", Například 20V (samozřejmě střídavého napětí). Při připojení zátěže nebo připojení transformátoru k něčemu, co má napájet, napětí vlivem vnitřního odporu transformátoru klesne na určité napětí. Pokud má někdo u zesilovač zdroj napětí s maximálním odběrem proudu například 4A, zatíží se transformátor touto zátěží a změří se napětí při zatížení. Ne víc! Pokud by někdo chtěl transformátor zatížit ještě víc, odebírat například dvakřát větší proud, trafo bude hřát a za chvilku shoří a není co měřit.

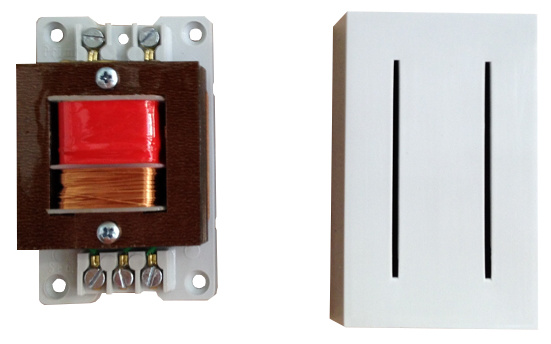

Jiný případ je zkratuvzdorný transfomátor, což je taková zvláštní kuriozita, protože při zkratu neshoří. Máte ho doma jako tak zvaný " zvonkový" transformátor, s výstupním napětím 3, 5 a 8 /součet 3+5/ voltů. Ten se oprvdu při zkratu prý opravdu nespálí. Není to věc odporu vinutí sekundáru, ale i magnetického odporu daného sycením jádra, kdy napětí padne na minimum. Ale normální trafo nikdy nezkoušejte zkratovat, nebo v nejlepším případě vyhodíte pojistky.
Pokud si chcete udělat hezké měření, můžete změřit nejen napětí na sekundáru naprázdno, ale i zatěžovací charakteristiku při zvyšujícím se odběru například u trafa 20 V na 80 VA pro proud 0 A (naprázdno), 1A, 2A, 3A a 4A (což dá těch asi 80VA a uděláte si hezkou křivku. POZOR na bezpečnost práce a na dodržování bezpečného měření a také na sledování oteplení trafa, aby při případném přetížení neshořelo.
0x
Při měření naprázdno (např. trafo 230/24 VAC, 240 VA), připojíte 230 V na primár, naprázdno. Tzn. sekundár je rozpojený, nezatížený. Poté provedete všechna měření na prázdno.
Při měření nakrátko zapojíte na sekundár A metr. Natvrdo, do zkratu. Regulovaným zdrojem zvyšujete napětí na primáru, až dosáhnete štítkový sekundární proud. Trafo necháte 24 hod. v chodu. Poté provedete všechna měření na krátko. Patří sem i oteplení, proto těch 24 hod v chodu.
