Jak otestovat Schottkyho diodu-usměrňovač

Od: hostt 29.04.18 10:28 odpovědí: 4 změna: 29.04.18 21:07

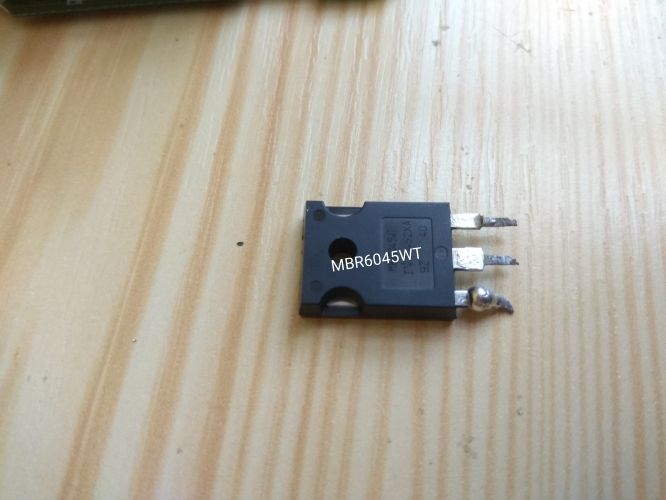

Zdravím, jak můžu otestovat multimetrem tuto diodu a jaké by měla vykazovat hodnoty? Nemůžu to nikde najít? Díky

Jak otestovat Schottkyho diodu-usměrňovač

Odpovědět na otázku

4 odpovědi na otázku

Řazeno dle hodnocení

mikihans®

29.04.18 10:54

Kolem 0,3V přechodové napětí na každé z diod v propustném směru, v závěrném směru při přivedení napětí by měl být proud maximálně jednotky mA.

Maximální provozní napětí má 45V

Jak otestovat Schottkyho diodu-usměrňovač #2

[přidat komentář]

hoststary*

29.04.18 10:53

Shottky dioda má napětí na přechodu v propustném směru oproti křemíkové diodě s U_F asi 0,6 až 0,7V napětí na přechochu 0,15 až 0,45 V , takže ji lze v alespoň v základním principu vyzkoušet podobně jako jakoukoliv jinou diodu například vhodným multimetrem s tes/...a podobnými měřidly.

[přidat komentář]

hostt

29.04.18 18:17

Ještě bych se zeptal, jak ale správně proměřit. Jaké vývody měřit?
Multimetr samozřejmě nastavím na měření diod.

mikihans®

29.04.18 21:07

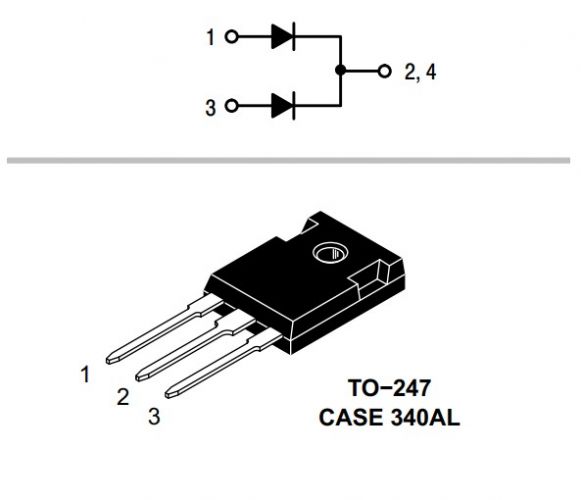

černý měřící kabel na 2, červený na 1 a potom na 3, na měření diod

[přidat komentář]
