Dobry večer,

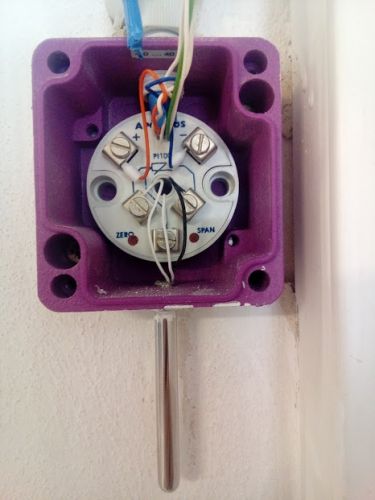

mam rozdělané čidlo teploty, jak funguje?

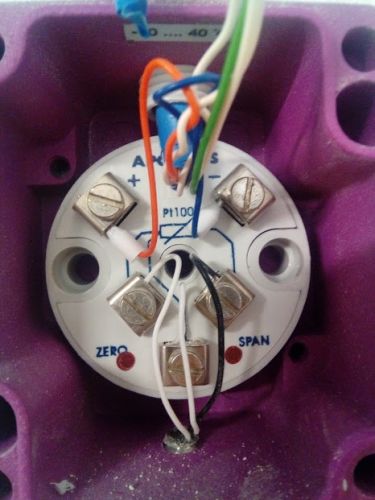

Mezi horními svorkami, mezi drátkem oranžovým a modrým jsem naměřil 21.3V.
Mezi černým a oběma bílými drátkami 96Kohmů. Nevysvětlí mi to někdo?
Díky
2x
1x
NE mezi oranžový a modrý drát, ale odpojit vývody čidla, oba bílé a černý a místo nich zapojit rezistor dané hodnoty (nutno propojit obě "bílé"svorky při zkoušce s rezistorem) a současně měřit proud v rozsahu 4 - 20mA v obvodu napájení. Pokud použiji 96,09 ohmový rezistor, proud bude 4mA, pokud hodnota odporu bude 115,54Ω, proud bude 20mA - pokud je ovšem snímač už zapojen do nějakého okruhu...pokud to máte jen snímač s převodníkem bez napájení, budete muset ke zkoušce použít stejnosměrný zdroj, nejlépe 24V, případně s ním zapojit do serie zatěžovací odpor Rv, na kterém také můžete měřit ůbytek napětí, úměrný protékajícímu proudu...ale to byste už musel počítat s jednotlivými veličinami...zapojení je na už dříve daném odkazu...takže jednoduše - připojit napájecí napětí přes miliampérmetr a změřit proud, viz výše...jinak lze dostavit 4mA potenciometrem ZERO a 20mA SPAIN...ale pouze v malých mezích, většinou řádu desetin mA, u některých převodníků v trochu větším rozsahu...takže alespoň tolik v kostce
Platina
Nejčastěji používaný materiál z důvodu svých výborných vlastností. Platinové odporové teploměry se vyrábějí drátkovou, tenkovrstvou nebo i tlustovrstvou technologií. Při pouţití drátkové technologie je měřící odpor tvořen spirálovitě stočeným tenkým drátkem zataveným do dobrého izolantu, nejčastěji keramiky nebo skla. Pro výrazné zlepšení stability měření je nejlepší uloţit volně platinovou cívku do atmosféry směsi hélia a kyslíku. Odpadne tak chyba měření, která vzniká uloţení platinové cívky na izolantu, který má jinou délkou teplotní roztaţnost. Ukázku drátkové technologie máme na obrázku 3... odsud od str. 21 popsána výroba atd.
0x
Anologova PT100.
Svorky 4 a 5 - napajeni 24 VDC, vystup analog (proud dle teploty). Vice na apoelmos.cz/... kolonka ke stazeni je odkaz na apoelmos.cz/... .
0x
Pokud budu chtít vědět jestli čidlo funguje nebo je chyba v systému, stačí zapojit rezistor 96-115ohmu mezi napájecí svorky,oranžovým a modrým drátkem?
PT 100 je platinová měrka o odporu 100 Ohm. Obvykle se jedná o tenký drátek, ale mohou to být i proché senzory. Odpor je (celkem) lineárně závislý na teplotě. Snímačem prochází známý (velmi přesný) proud a zároveň se na něm měří napětí, ze kterého lze určit odpor a tedy i teplotu drátku. Proud (napětí) nemůže být vysoký, protože jeho průchodem se drátek ohřívá a tedy pak naměří svou vysokou teplotu. Přesnost měření ovlivňuje i odpor přívodních kabelů, proto se místo 2-vodičového zapojení používá 3 nebo 4 vodičové, kde 2 vodiče slouží k přívodu proudu a dva k měření napětí. Nebo se proud nepřivádí trvale, ale jen na okamžik, kdy se změří i napětí.
Pro kontrolu lze PT100 nahradit odporem okolo 100 Ohm.
