Zdravím,

před rokem jsem na aukru zakoupil modul zesilovače, ale zasekl jsem se o jednu věc - napájení! Je totiž potřeba 26V a já takový zdroj nemám, chtěl bych se jej tedy sestavit. Hledal jsem to už na internetu, ale nic konkrétního jsem se nedozvěděl, jen jsem přečetl, že má být nestabilizovaný, ale nevím proč? A chci vědět, zda stačí jej sestavit obyčejně z trafo, diodový můstek, kondenzátory a případně tedy stabilizátor?

Zesilovač je 15W a protože chci zesílit stereo signál, tak potřebuju 30W. Na vstupu zesilovače má být tedy 26V, jaké má být napětí na sekundáru transformátoru?

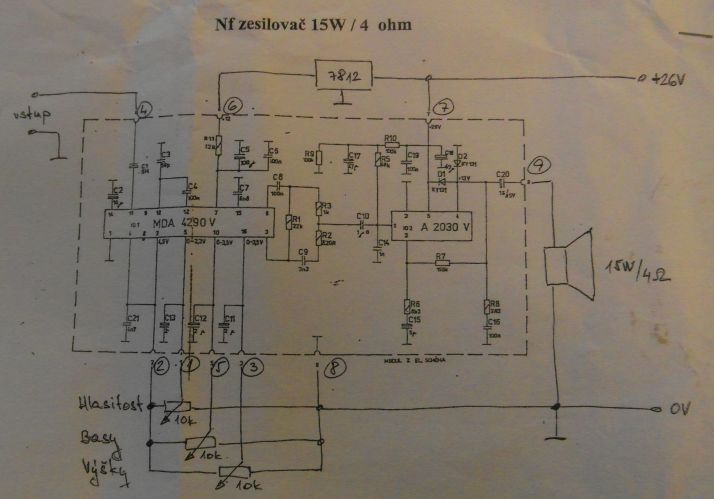

Přikládám schéma...



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.11.12 20:52

avatar

Do zesilovačů sice moc nedělám, ale příjde mi divné, proř by nemělo být napájení stabilizováno. Je li napájecí naptí stabilizované, je to jedině plus. Zde bych tedy zkusil použít v nejhorším případě zpětnovazební stabilizátor (Tranzistor, zenerka a odpor) je toho na internetu dost. Dokonce u provedení které lze regulovat, když paralelně k zenerce připojíte trimr s rozumnou hodnotou odporu, a na jeho běžec bázi tranzistoru. Tranzistor je vhodné umístit na chladič. Celkem dobré jsou i stabilizátory s obvodem TL431, když zahledáte s kamarádem googlem, určitě něco najdete.*placni*

Kdyby bez stabilizátoru, bylo by to horší. Trafo by muselo být navinuto na hodnotu asi 18-19 voltů, jelikož po usměrnění a filtraci se napětí zvýší zhruba o √2 krát.

doplněno 20.11.12 20:56:

ještě doplním co jsem opoměl:

K usměrňovači připojte paralelně ke každé diodě v můstku kondenzátor 10 - 100nF pro odrušení. Také pozor kde uděláte "zemnicí" bod aby Vám nevznikla zemní smyčka. Hledat ji je dosti veliký problém, a projevuje se silným brumem nebo rušením výstupního signálu.

Ohodnoceno: 2x

Datum: 21.11.12 16:25

avatar

Díky za odpověď, tak mě by se hodilo, kdyb stačilo 18 Voltů na sekundáru, protože takový trafíčko, bych doma asi i našel Díky za tipy na zemnění...

Datum: 20.11.12 21:05

avatar

Zesilovač by teoreticky pracoval již na 12V, pokud by šel obešel onen 12V stabilizátorek, který slouží pro stabilizaci napětí pro předzesilovač( korekce) Obvod TDA 2030 pracuje od napětí 12 až 30V ... Nechcete tento zesilovač raději místo stransformátoru napájet PC zdrojem?

Ohodnoceno: 2x

Datum: 20.11.12 21:19

avatar

Odpadl by tím tedy problém o výkonost zdroje, ale bojím se (zkušenost s tím nemám!) že by se to mohlo projevit ve výsledku na výstupu zesilovače slabším pískáním... opravte mě pokud se mýlím! ;)

Ohodnoceno: 2x

Datum: 20.11.12 22:18

avatar

Mýlíte se... spínaný zdroj v pc pracuje na frekvenci 100kHz a výše. Běžným uchem slyšíte max do 22kHz. Preventivně je vhodné umístit malou kapacitu ( cca 100uF) co nejblíže zesilovači...Ale z vlastní zkušenosti pro TDA 2030 to není nutné..


Datum: 21.11.12 07:24

avatar

Děkuji za upřesnění*palec*


Datum: 21.11.12 16:32

avatar

To by bylo naprosto ideální! Stejně to repro jen k PC. Doufám, že když je 12V spodní hranice, tak to bude stačit Já jsem koukal do špatnýho datasheetu k tý 2030 (právě to byl jinej opbvod) a tam bylo min. 18V. Díky za odpověď!

Datum: 20.11.12 22:22


Spínaný zdroj z PC to může rušit, ale také nemusí.Já jsem na zdroj z PC napojoval například autorádio a zdá se mi že to nic neruší (žádné pískání neslyšim), ale třeba osciloskopem jsem to neměřil.Záleží také jaký má zdroj protože některý může být méně kvalitní a nějaké rušení se tam projevit může.Já ale za sebe můžu říci že bych to PC zdrojem nenapájel.Dal bych tam jak jsi psal nějaký transformátor, usměrňovač a dobrou filtraci tak aby tam bylo +- těch 26, ale spíše míň 24-25V prostě tak aby se neprošvihl ten integrovaný obvod.

doplněno 20.11.12 22:30:

Ještě doplním že spíše když je PC zdroj už starý tak může při větším odběru pískat slyšitelně a nebo když se dostatečně nezatíží i větev 5V.S tím mám zkušenost že když jsem ji nechal volnou tak to pískalo, ale stačilo buď přidat kondenzátor na 12V větev a nebo tu 5V zatížit a byl pokoj.Jinak dodám že je to už starý zdroj takže je možné že ty nové už tyto problémy mít nebudou.


Datum: 21.11.12 16:36

avatar

No, můj zdroj je tak 8-10 let starej, tak uvidíme... Kdyby bylo potřeba zatížit tu 5V větev, tak tam narvu pár výkonovejch LEDek a udělám case-modding Díky za odpověď

Od: bavimeto*
Datum: 20.11.12 22:50


Na tento zdroj použijte obyčejný nestabilizovaný zdroj a budete to mít bezproblému.

Použíjte jakýkoliv cca 18V / 50VA transformátor (na oba kanály ) ( běžně se pužívaly ve starých televizorů, případně se dá koupit GM, TME...)

Usměrněte Můstkem a dejte velký kondenzátor cca 4,7mF/35V a bude vám to fungovat.

Ps, nezapoměňte dát chlazení na ten 12V stabilizátor je tam větší napěťová stráta a mohl by se vám přehřát.


Datum: 20.11.12 23:14

avatar

Ten integráč (korekce) si neveme víc ja 100mA, chladič podle mého nebude potřeba ale když jej tam dáte, nic se nestane.

Ten stabilizátorek má ochranu i proti zkratu na výstupu i přehrátí, i roti velkému výstupnímu proudu.

Výstupní proud je při dokonalém chlazení ochoten dávat až 1A..


Datum: 21.11.12 16:39

avatar

Díky za odpověď, případně, že by to nešlo s PC zdrojem a seženu lehce trafo, tak to zkusím
