Jak změřit tlakový senzor jestli je vpořádku?

Od: petros 21.03.18 11:13

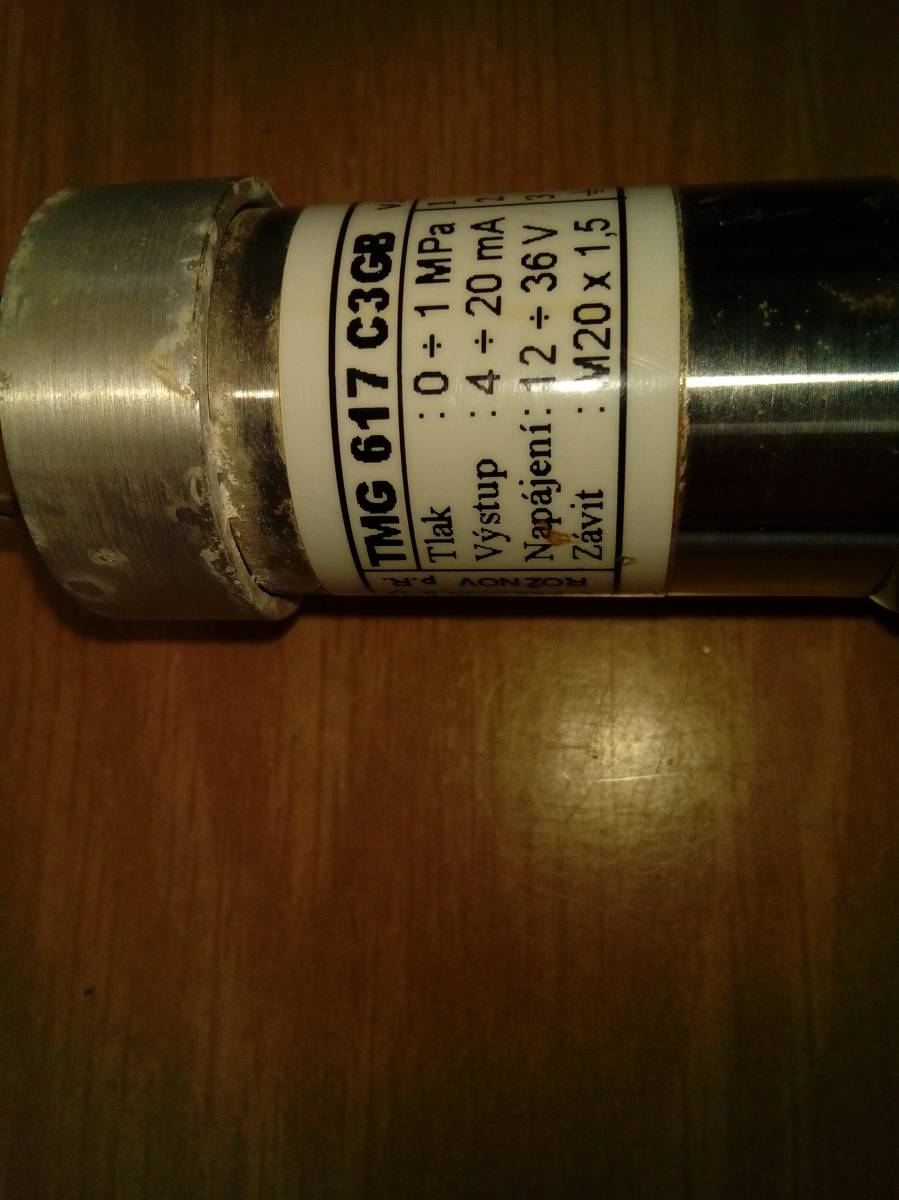

Zdravíčko,mam tlakovy senzor cressto TMG 617 C3GP, jak ho můžu odzkůšat?
díky

Jak změřit tlakový senzor jestli je vpořádku?

Jak změřit tlakový senzor jestli je vpořádku? #2

14 odpovědí na otázku

Řazeno dle hodnocení

colombo®

21.03.18 11:25

Napřed na napájecí kontakty připoj zdroj napětí.

Potom změř proud, který je na výstupu ze snímače. Ze snímače mají jít 4mA.

Když tam na závit M20x1,5 připojíš kompresor a budeš měnit tlak vzduchu, tak se ti musí měnit hodnota proudu na výstupu snímače.

petros

22.03.18 08:13

Snímač mám na dílně,vstupní napětí připojím, ale na co mám připojit výstup abych mohl změřit proud?Bez připojení k výstupní jednotky ho nezměřím?
Pak ohledně Kompresoru,jak ho mám připojit?přímo na hadici?
díky

mikihans®

22.03.18 08:16

Napájení na +Ucc a -Ucc, na Out zapojíte ampérmetr, jehož druhý konec spojíte s -Ucc. Na ampérmetru nastavíte rozsah kolem 20 mA a můžete zkoušet.

petros

23.03.18 07:38

Dobře tak to zapojit dokážu, bude tam takto protékat proud v ampérmetru,když tam není zapojena žádná zátěž? Když senzor nebude zapojený do ničeho,bude bez tlaku, měl bych naměřit 4mA,když do něho fouknu tak víc?

rv*

23.03.18 08:11

Jo. Ale pusou nic nenafoukneš - tlakoměr je na velký tlak.

hiawata®

23.03.18 12:08

pusou nafoukneš tak 0,3 Baru, to je ověřeno, předpokládám že svorku klasickou OUT nemá, protože ta bývá u snímačů s výstupem 0-10V. Měl bys to zapojit tak jak píšu někde níže... Zajímavé je, že není nikde k sehnání katalogové zapojení výrobce, ale jinak je zapojení těchto snímačů obvyklé...

[přidat komentář]

hiawata®

23.03.18 12:02

tak už je zavádějící to, že má připojit napájení +-. U snímačů 4-20mA je napájení proudové smyčky po dvou drátech. Tak jak to zkusit ... Zapojit mA do obvodu mezi napájení a samozřejmě dodržet polaritu. Při atmosferické tlaku, předpokládám že je to snímač relativní bude 4mA. Jinak nejlepší je ho samozřejmě porovnat na vzduchojemu s manometrem... Pokud by byl absolutní tak si spočítej matematicky kolik by ti měl ukazovat...

[přidat komentář]

mikihans®

23.03.18 12:06

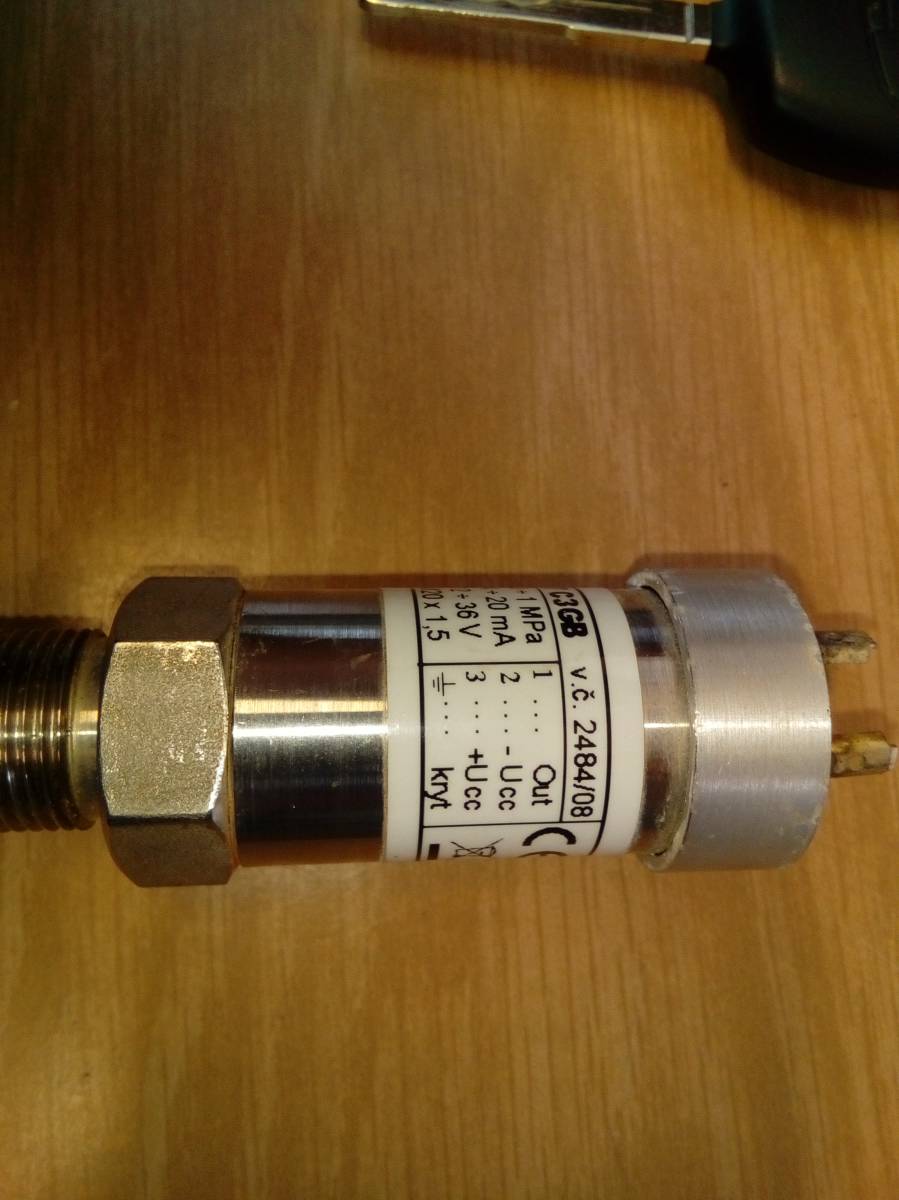

@hiawata Jsou snímače dvouvodičové a třívodičové. Tento je třívodičový a má napájení a proudový výstup zvlášť. Je to z popisu svorek dost jasně patrné.

hiawata®

23.03.18 12:11

JJ, nevšiml jsem si obrázku s popisem, ale je to méně obvyklé... Tím se ztrácí výhoda proudové smyčky, ale je možné ledasco... sypu popel na hlavu

[přidat komentář]

petros

26.03.18 12:43

Zdravíčko,šel by ten snímač teda nějak odzkoušet jestli je dobrý?Pokud by to šlo,jak ho proměřit?díky

colombo®

26.03.18 13:25

To myslíš vážně a nebo si po týdnu jenom děláš srandu?

Popis jsem ti napsal.

Jestli je snímač funkční musíš zjistit sám.

petros

27.03.18 13:55

No jo ale nebude připojena na výstupu žádná zátěž, proto tam nemůže ale téct proud,je to tak?díky

mikihans®

27.03.18 13:57

Proud poteče přes ampérmetr, který připojíte. Na něm budete zároveň sledovat proud.

colombo®

28.03.18 07:29

Tady se ale nebavíme o průtoku proudu obvodem, ale o signálovém výstupu. Snímač má nějakou kalibraci a na základě kalibrace a hodnoty tlaku nastavuje hodnotu výstupního signálu.

Jaksi nechápu co bys na ten výstup chtěl připojovat za zátěž. Žárovku?
