Zdravím.Chci zapojit 3f motor a rád bych se dozvedel jak správně a funkčně D/Y. Přepínač už je zapojený,má pouze pozice ZAP/VYP doleva/doprava (takže si myslím,že by byl vhodný trojuhelník,protože otáčky asi nejsou regulovatelné).Přivod i odvod je 5x2.5 a v přepinači zapojen oddeleně (na svou svorku) i modrý drát.Mate mě připojená modrá v přepinači,protože v motoru už se modrá pokud vím nepřipojuje. A naco je ona modrá "čokoládka" uvnitř motoru.
2x

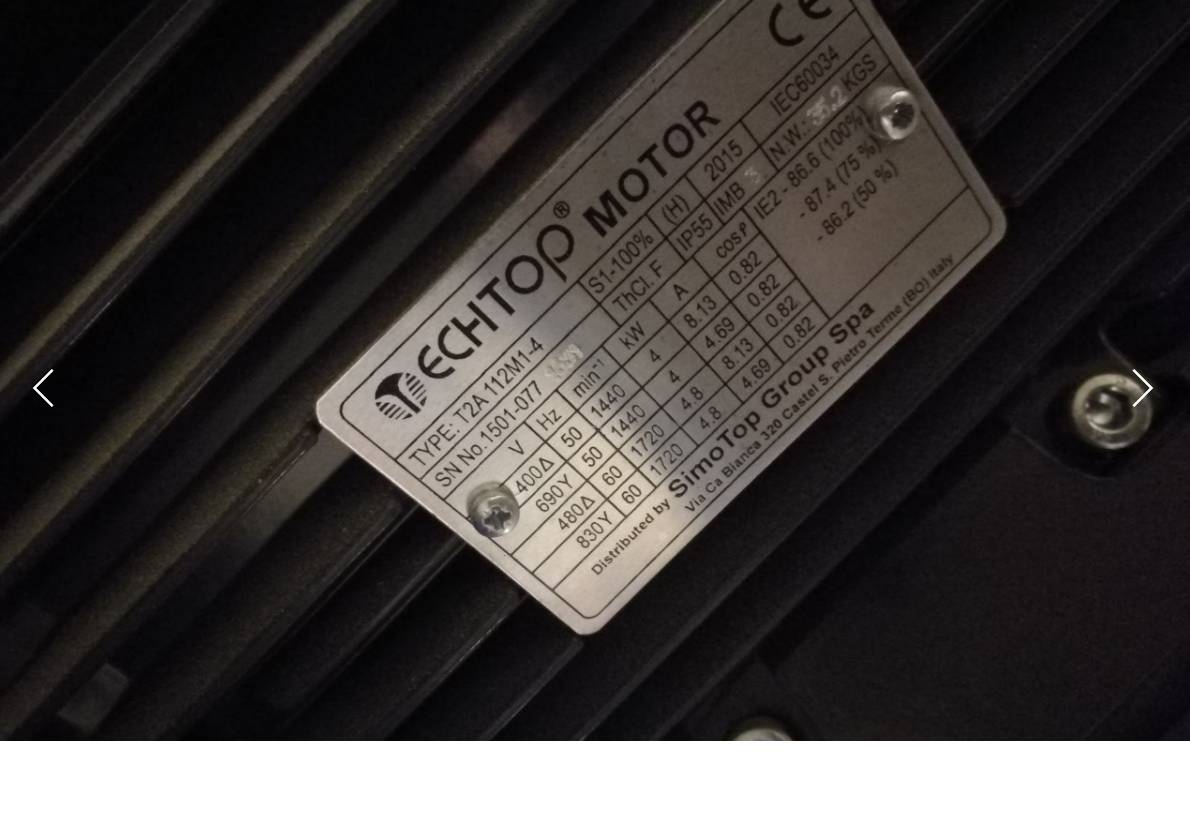

Ten motor má podle štítku 4kW, takže při přímém rozběhu do trojúhelníku bude dávat velkou ránu do sítě. Jestli ti to udrží jistíče? to uvidíš při zapnutí.
Ten vypínač bude pouze pro zapnutí a vypnutí motoru a nebo chceš i měnit směr otáčení motoru?

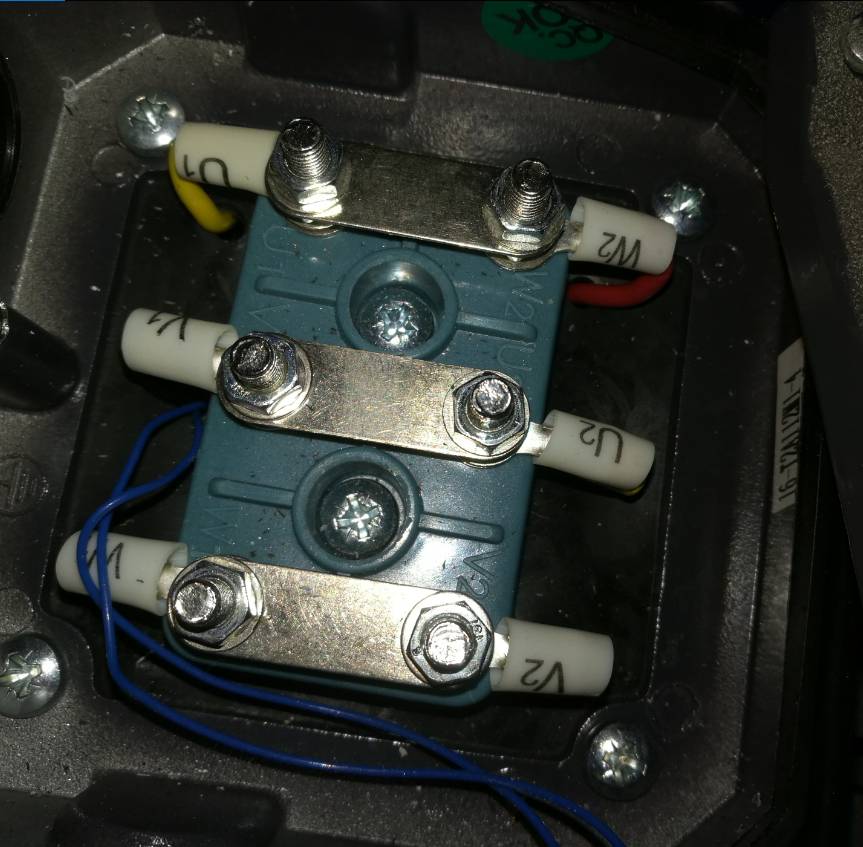

Modrá čokoláda na fotce není. Je tam bílá čokoláda s nějakými vývody od vinutí. Odhaduji, že to je nějaký způsob snímání teploty vinutí nebo ochrana před přehřátím vinutí.
Zkus vyhledat katalog výrobce a podle štítkových hodnot určit co všechno je ve svorkovnici
Otáčky motoru jsou závislé na frekvenci, přiváděné do motoru. Takže pokud motor připojíš přímo do sítě pouze přes vypínač, tak má 1440otáček za minutu při naší frekvenci v síti 50Hz. Pokud chceš měnit otáčky elektromotoru, tak musíš moto připojit přes frekvenční měnič. Tam máš potom možnost nastavovat otáčky na téměř jakoukoliv hodnotu (pokud to motor vydrží).
2x
Nezávisle na předešlých odpovědích - tento motor nelze spustit přímo, zapojený do trojúhelníku (jen motory do cca 3kW), vy musíte použít přepínač hvězda / trojúhel/..., třeba VSN16 9551A8-V-ANC-S-210-NMC , správně zapojit a spouštět ho na 2x; zapnout do hvězdy a po roztočení přepnout do trojúhelníku (doba přepnutí záleží na zatížení na hřídeli, záleží, jestli je ten rozběh lehký nebo těžký, pohybuje se od 3 sekund výše); pokud potřebujete občas i opačný směr, pak použijete reverzační přepínač hvězda / trojúhelník, viz konfigurátor, v obou případech přepínač ve skříňce na str 13. S návrhem si "znalý"poradí, pro vás pro informaci alespoň základní údaje...
doplněno 09.03.18 13:05:
Teď ještě "teoreticky"- pokud by se jednalo o motor 230/400V, zapojený do trojúhelníku při 230V a do hvězdy při 400V a měl by 4kW, tak tento těžko spustíte doma v síti 400/230V...jedině s měničem anebo snad naprázdno (bez dalších převodů z řemenice motoru)...o průmyslových podmínkách se nebavím, tam se problém se spouštěním dá lehce vyřešit...
1x
Nič v zlom,ak sa pýtate na takéto základné veci,tak si zavolajte elektrikára.

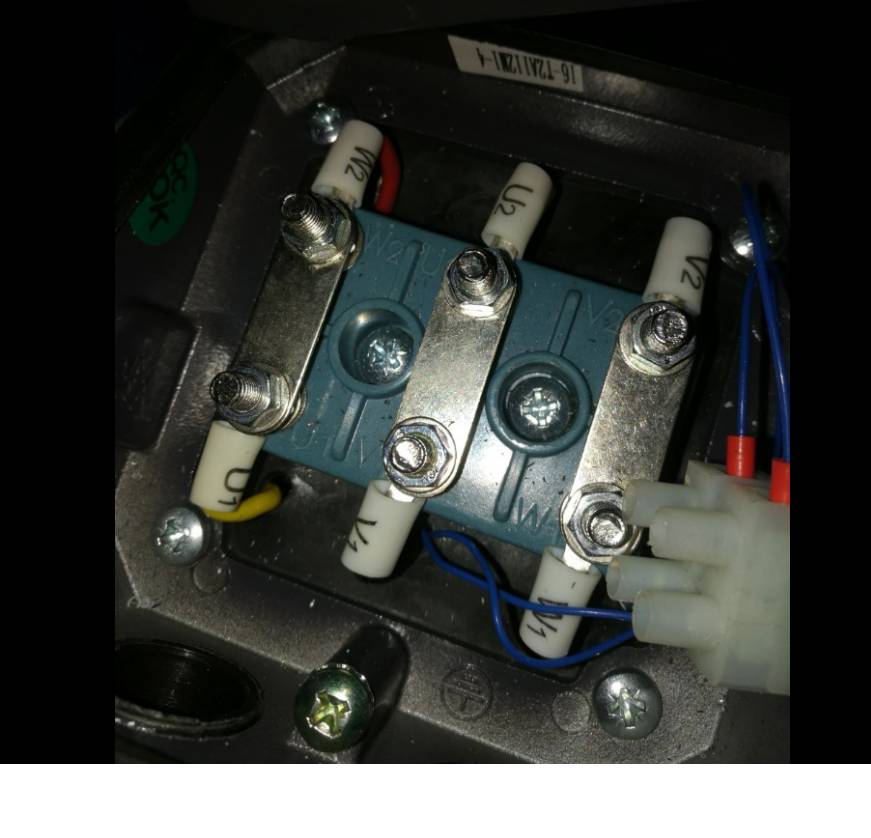

Tá modrá čokoládka je svorkovnica elektromotora,kde sú na ňu vyvedené jednotlivé konce vinutia statorových cievok a na ňu sa aj na jednú stranu pripája prípája kábel s elektrinou. Pomocou tých plieškov na svorkovnici sa motor zapája buď ho hviezdy alebo trojuholníka,a podľa štítku sa dá zistiť,či sa dá použiť aj prepínač hviezda-trojuholník,kvôli ľahšiemu rozbehu.Teraz je zapojený do trojuholníka.
1x
bílá čokoládka bude buď kontakt, nebo termistor, to lze změřit ohmetrem...
A co takhle použít softstartér? Ale ten bude cenově někde jinde... Nejlevnější je přepínač Y/D. A při trvalém zatížení (kdyby se zapojil "jenom" do hvězdy) se bude přesycovat magnetický obvod, motor bude mít menší výkon a bude se přehřívat. Zrovna dneska jsem to zkoušel na motoru (ventilátoru) 35kW... Po dvaceti minutách měl motor 70°C...
A včem je zapojení do Y vyhodnější s tímto přepinačem (pozice Zap/Vyp ...jako že by se daly otáčky regulovat z jineho bodu sítě?)
Rád bych ti poradil, ale z tvých dotazů se mi zdá, že by ses k elektrice neměl ani přibližovat. Buď zformuluj otázku tak, aby ji pochopili i jiní (než ty) a nebo zkus odpovědět na dotazy, které jsem psal.
Ne!
Pokud bys měl motor připojený přes frekvenční měnič, tak se zapojení řídí nastavením frekvenčního měniče (v našich podmínkách by motor byl zapojený do trojúhelníku).
Pokud bys používal pro rozběh motoru přepínač hvězda - trojúhelník, tak by to bylo pro tebe nejvhodnější řešení. Motor se pak připojuje sedmižilovým kabelem (šest vodičů pro každý konec vinutí a jeden pro uzemnění). Ze svorkovnice motoru musí být demontované propojovací plechy !
Motor můžeš připojit i na 400V do hvězdy. Bude mít třetinu jmenovitého výkonu (takže asi 1,3kW) a bude mít úměrně menší spotřebu proudu.
Při zapojení motoru do troúhelníku na 400V bude výkon mootru ten, co je štítku, ale při rozběhu bude velý proudový odběr.
Tak a teď si z toho něco vyber.
0x
to je nějaký průmyslový motor pro napětí 400/690, to není motor na 230/400V . Takže vy jej jinak jak do trojúhelníka zapojit nemůžete pokud jej chcete provozovat na rozvodu 230/400V...motor má na 400V provozní proud cca 9A , takže při zapnutí bude nárazový proud odhadem 25A možná více, takže jištění vodičů 2,5mm2 kde je povoleno 16Ajistič...to neudrží nehledě na to že průřez 2,5mm2 je na ten náraz na hraně. Výkon motoru je 4kW a to se nemění se způsobem zapojení, mění se napětí a proudy, výkon je konstanta.
Právě že díky tomu, že má 400/690, může bez problému použít na 400V rozběh hvězda-trojúhelník.
Naopak na 230/400 by to nešlo, protože na hvězdu by jel už na plný výkon a na trojúhelník by jel už hodně nad limit.
Ztoho co jsem vyčetl z vašich rad to vidím na zapojení do hvezdy (menší spička při startu,jistejší prubeh fungování s chlazením) stím,že pokud by byl výkon nizký přikoupil by se přepínač Y/D.
A co s tím motorem budeš pohánět? Je docela zbytečný mít motor s výkonem 4kW a provozavat ho na 1,3kW. Ale jde to.
Motor do hvězdy fungovat bude, bude mít dané otáčky a pokud nezacpeš sání vzduchu, tak bude i chladit.
Samozřejmě že pokud motor v zapojení do hvězdy (s menším výkonem) přetížíš a budeš z něho chtít dostat ty 4kW co jsou na štítku, tak se zastaví. Pokud ho budeš přetěžovat rozumně, tak se bude hodně zahřívat.
0x
Být vámi, tak to hned řeším přepínačem hvězda / trojúhelník; není vhodné napájet motor s vinutím pro 690V (hvězda) jen napětím 400V; pro start, to zn. krátkodobý chod, to není problém, ale pro trvalý chod nedoporučuji; a z hlediska výkonu využijete pouhou třetinu jmenovitého výkonu...jestliže bude pohon potřebovat vyšší moment, otáčky motoru nemohou vzrůst - protože motor bude přetížen - a poroste skluz, poroste oteplení motoru až se motor zastaví, nebo shoří...něco o této problematice bylo nedávno i zde...pár dalších informací...a trochu teorie, pro náš případ str. 38 - 41
