Prosím o radu.

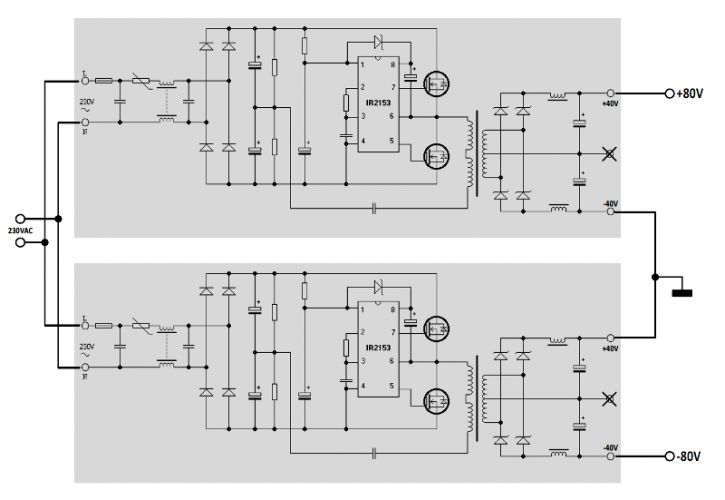

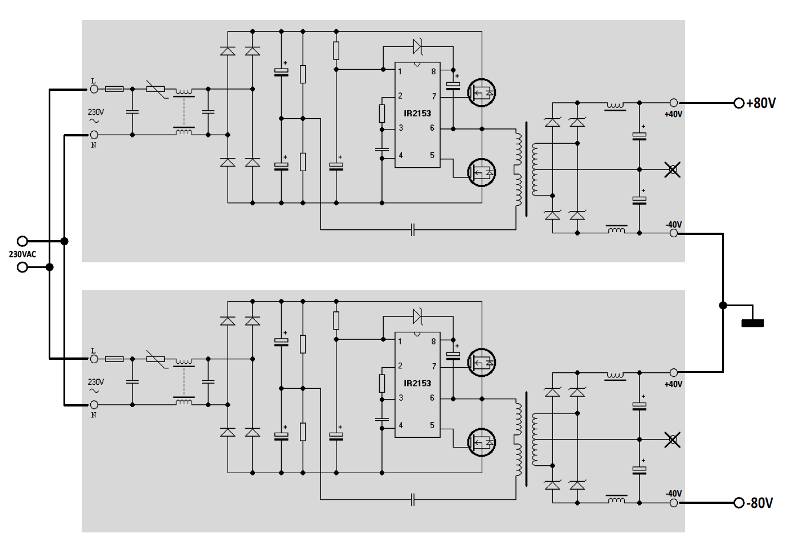

Mám dva totožné spínané symetrické zdroje, každý +/-40V; 300W. Chtěl bych je sériově spojit a vytvořit jeden s dvojnásobným napětím a výkonem (viz. obrázek).
Dá se to takto zapojit?
0x
ano pomocí 2 zdrojů tak jak jste to nakreslil jde udělat symetrický zdroj se středem na 0potenciálu /zemi/
0x

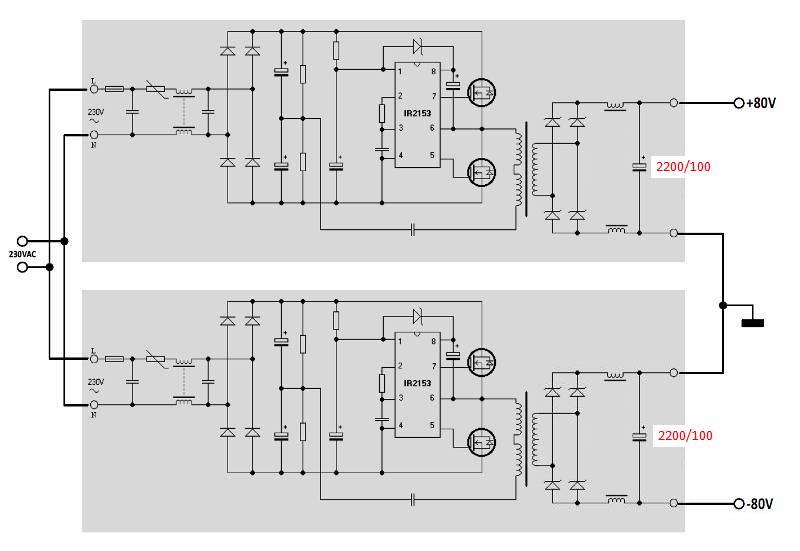

Mám k tomu jednu výhradu. Takhle zapojené filtrační kondenzátory(v serii) mají poloviční kapacitu a tedy se zhorší filtrace, a zvětší se podle odběru, zvlnění výst. napětí.
0x
To je pitomost. Každý zdroj se bude chovat jako kdyby běžel samostatně, takže se nic nezmění. Trochu se zamyslete.
@takjan: nevím, na koho reagujete, nevím, co myslíte tou pitomostí, nevím, co se nezmění, nad čím se má kdo zamyslet? Opravdu myslíte, že to má smysl, takováhle nicneříkající odpověď?
0x

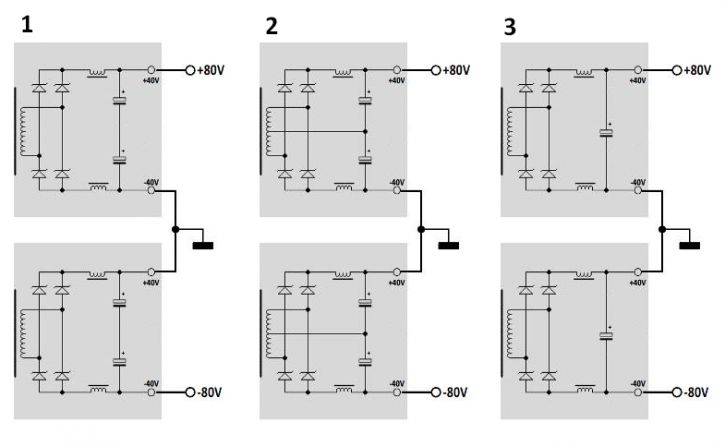

Drobná poznámka k těm seriově spojeným kondenzátorům. Mohl by to být problém, pokud by to v tom spojení nebylo spojeno se středem sekundárního vinutí (obr.1). Pokud je u obou zdrojů použit střed vinutí (obr.2), bude se to asi opravdu chovat jako dva samostatné zdroje. Dá se tedy říci, že bez problémů jsou použitelné verze 2 a 3.
