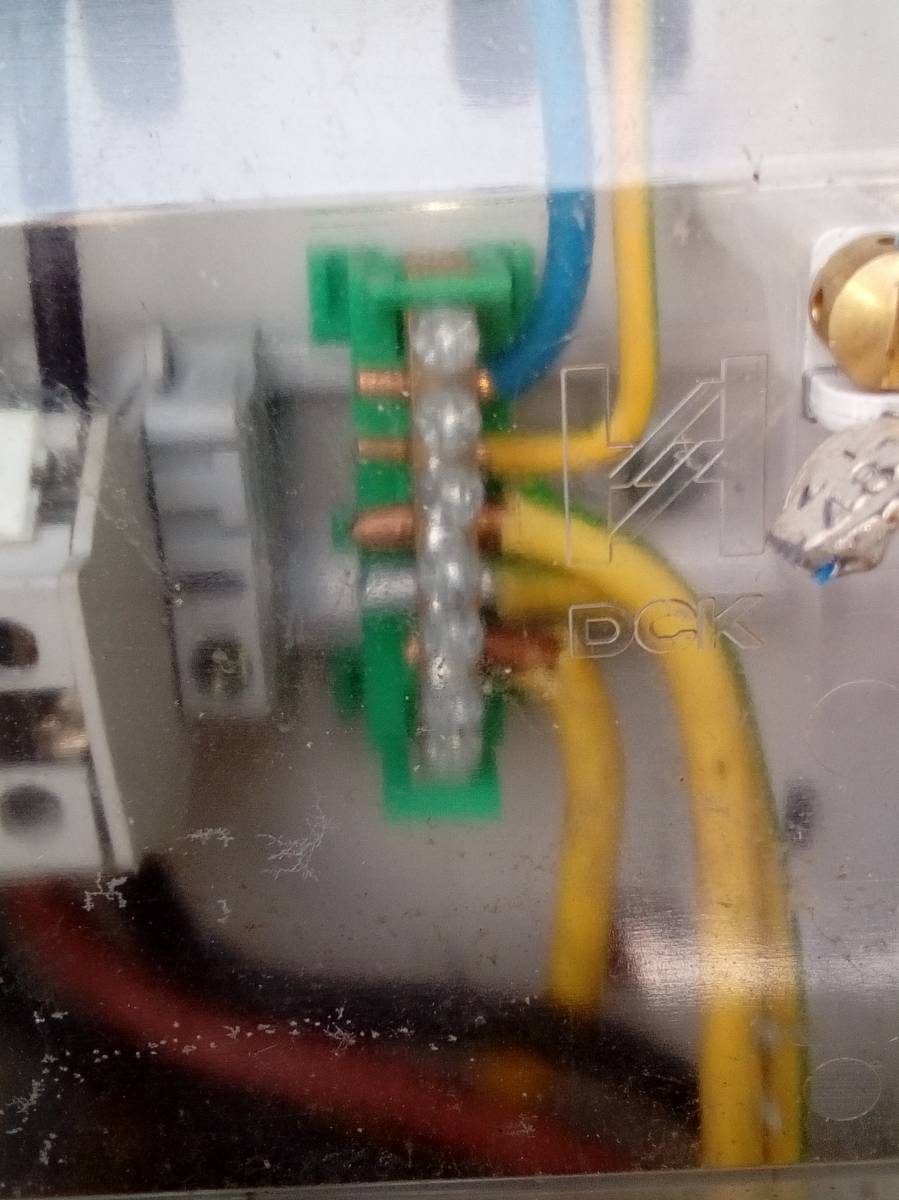

Jak bývají / k čemu zapojené vodiče u elektroměru které jsou na svorkovnici u elektroměru? Jedná se o svorkovnicu Pen kde je místo rozdělení Pen na N a Pe? Kdo mi to napíše? Budu rád, děkuju
6x
místo, kde se z PEN vytváří samostatný PE a N se nazývá eqvipotencionální bod a tento musí být přizeměn zelenožlutým vodičem obyvkle jako přívod do rozvaděče s elektroměrem a to průřezen 10mm2, což je požadavek distributora, proto se přívody tahají CYKY 4x10mm2 v případě sítě TN-C , nebo 5x10mm2 v případě sítě TN-S . Od místa rozdělení je pak do bytu vhodné táhnout 5x6mm2 a po bytě pan 3x2.5mm2.
Důvod je prostý, obvody musí vyhovět impedanci vypínací smyčky v případě poruchy.
k poddotazu: co vede do baráku je právě závislé na tom, kde je ten bod rozdělení proveden. Pokud venku u lelektroměru třeba v antoníčku v plotě, , pak do baráku vede 5 vodičů, pokud je proveden až u jističů pak do baráku vedou 4 vodiče
muzete mi prosim vas jeste vysvetlit jak jste to myslel, že je požadavek distributora, proto se přívody tahají CYKY 4x10mm2 v případě sítě TN-C , nebo 5x10mm2 v případě sítě TN-S .
- Teda privod musi byt alespon 4-5x10mm Cu kabelem?
- V miste rozdeleni PEN je treba svorkovnici uzemnit min vodicem zž 10mm nebo rovnou kulatinou? dekuju
0x
u nových přípojných míst si ditributir stanovuje připojovací podmínky třeba eon-distribuce.cz/...
protože ale distributor přivede kabel a věšinou i zemění do rozvaděče elektromeru, je dobré provést roz dělení PEN na PE + N pravě zde. Pak pokračovat 5x 6mm2. tím se vyhnete úvahám jak ten bod přizemnit. Pokud by se ale přizemňovat měl, musí se přitáhnout zelenožlutý 10mm2 minimálně a tím přizemnit na zemní tyč nebo páskový zemnič. Na to jsou další požadavky, například pokud máte třeba na zahradě přívod je třeba tuto dobočku přizemnit samostatným zemničem, tedy zarazit do země zemnící tyč nebo i více a této soustavě pak přizemnit bod rozdělení.
jo kabel je CYKY tedy měděný, pokud by to byl AYKY, pak je průřez o stupeň vyšší
no co vá povede do baráku, jestli PEN nebo PE+N je dáno právě tím místem rozdělení, ale tto jsem už psal..
