Dobry den.
nevysvetlili by ste mi co znamenaji znacky ve schematu?

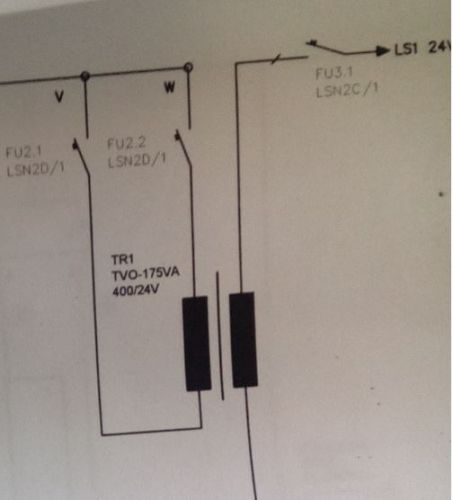

v prvnim obrazku je trafo z 400V na 24V? privod je 2X faza oznacena V a W?
v druhem obrazku je nejaky rucni vypinac?
diky diky
1x
zazrak Trafo 400/24V ...napájení fáze a nula? U nás existuje běžně taková soustava? "400V proti nule?" Neznám...400V je mezi fázemi v soustavě 3/PEN AC 400/230V 50Hz, TN-C, případně 3/PEN AC 400/230V 50Hz, TN-C-S atd. Pokud má trnasformátor primární vinutí na 400V, pak se musí připojit mezi dvě fáze...podobně řešíme ovládací obvody v síti 500V...
doplněno 07.03.18 06:01:
Jsou připojeny dvě fáze a ochranný vodič na "kostru" (pokud je trafo upevněno na izolační podložce), jinak se používají šrouby, matice a "vějířové" podložky pro dobrý kontakt se základní konstrucí a pro upevnění trafa; základna je spojena s ochranným vodičem...
doplněno 07.03.18 06:06:
A k druhé části otázky - 3 fáze a PEN (společný pracovní a ochranný vodič), dále je v označení soustavy velikost napětí, ...atd. ...viz výše
0x
takto připojená trafa na 2 fáze používají Japonci. To bude z nějakého ovládacího rozvaděče z fabriky . třeba pro Daikin Brno jsou tak napájena PLC.
