Zdravím, potřebuji poradit ohledně úkoly do školy.
Zadání je, že při stisku 1. tlačítka má píst vyjet nahoru a při stistku 2. tlačítka, tak se má zase vrátit píst do původní polohy. Zadání muísm vyrešit v programu LOGO. Moje zapojení vypadá takto, nevíte, jestli je správné nebo neznáte nějaké lehčí nebo podobné zapojení na tento příklad?
Zde na videu mi to funguje takto
2x
Já jsem v programování PCL amatér a samouk.
První co mne napadá k tvému zapojení: dokud budeš držet tlačítko, tak se píst pohybuje. Pokud tlačítko pustíš, tak se píst zastaví.
Obvykle jsou v koncových polohách pístu koncové spínače, takže se pomocí náběžné hrany signálu z tlačítka sepne příslušný výstup a tento výstup se vypne signálem od koncového spínače v příslušné poloze.
Pak ještě můžeš mít udělanou blokaci, že když je sepnutý jeden z výstupů, tak druhý výstup není možné sepnout.
Pro mne je čitelnější zapojení pomocí elektrických spínačů.
0x
Prvně musíš říct jestli potřebuješ, aby píst jel jen když budeš držet tlačítko nebo dojel samočinně do krajních úvratí. A pak musíš vyřešit vypnutí pohybu v koncové poloze. Pokud je to například pneumatický válec zastaví se sám od sebe až nemá kam jet. Jinak potřebuješ ještě dva koncové spínače (rozpínací kontatky na každý konec jeden). V ideálním případě čtyři dva provozní a dva havarijní.
Když zmáčku tlačítko ( bez aretace), tak píst má dojet do horní úvati. a Když zmáčknu druhé tlačítko, tak se má píst dostat do dolní uvrati. Při stistku prvního tlačítka se maximálně vysune a při stisku druhého tlačítka se zase zasune.
s těmi kontakty si vůbec nevím rady. to se dělá přes jaké funkce
Podle toho co tam máš na obrázku to tak bude fungovat. Je tam i blokování přes vstup R to je zprávně. V simulaci jsi to počítám zkoušel. Akorát nijak neřešíš ty koncáky. Napiš sem email já ti pošlu schéma zapojení. Hele a to blokování je v principu reverzace motoru.
0x
Logo znám jen jako uživatel, ale myslím, že Colombo to zbytečně komplikuje zpětnou vazbou se snímači.
V praxi na to stačí lautr obyčejný pěticestný ventil ovládaný civkou. Tzn - není signál - píst je dole (třeba, může být klidně i vysunutý
) No a když cívka dostane signál, ventil se přepne, píst vyjede,
Jak prosté, milý Watsone. Stačí na to jeden výstup.
Tak je to sice zbytečná komplikace, ale lze použít pěticestný ventil se dvěmi cívkami - pak se ventil po aktivaci jedné z cívek otevře např pro pohyb dolů a tak setrvá, dokud nepřijde signál pro druhou cívku.
Což ale zase přináší výhodu, že ty cívky nemusí být stále pod proudem, stačí poměrně krátký impuls
0x
myslím že potřebuješ tohle: telefon.unas.cz/...
tem první klopák R-S, jsem se s tím namořil s těma stránkama..
doplněno 21.02.18 19:38:
jo místo přepínače můžeš použít 2 tlačítka
0x
Jen tak na okraj otázky...ale spojitost s LOGO! má...poměrně dost informací na jednom místě...a pokud probíráte a řešíte úkoly s LOGO!...a je tam i Simatic...
0x
Ahoj

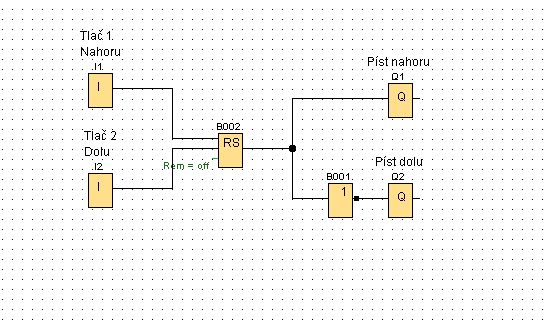

tvuj nakres je správně.. dá se to ještě zjednodušit NOT Blokem na výstupu Q2 viz foto..
Princip je teď takový..
Stiskneš I1 blok RS se přepne do Logické 1 a na výstupu Q1 bude též Logická 1.
Blok NOT invetruje signály, Q2 bude Logická 0
Při stisknutí I2 dojde k resetu RS Bloku a proto Q1 bude mít 0 a Q2 bude mít 1 skrz Blok NOT
Ještě podotknu že některé ventily mají buď 1 vstup pro ovládání nebo 2...
Ventil s 1 vstupem:
Při přivedení signálu se ventil sepne a píst jede nahoru...
při vypnutí signálu se ventil vrátí a píst spadne dolu
Ventil se 2 vstupy:
Při přivedení signalu do vstupu 1 píst jede nahoru
při přivedení signálu do vstupu 2 píst jede dolu
U něho se to jestě dělí na 2 druhy:
Přivede se krátky signal a píst pojede až do konce
nebo píst pojede po dobu signálu (muže vyjet třeba do půlky) a pod..
