Funkce zapojení boileru

To je nějaké divoké. Pokud je topné těleso 1f na 240V, a pokud je v rozvaděči stykač přepínající ze signálu HDO (pozor, u HDO je spínaná nula, nikoliv fáze - tj. signál HDO spíná cívku výkonového stykače) vlastní bojler, když je vysoký tarif ( protože předpokládám, že nechcete nahřívat vodu, když barák jede ve VT), tak by z rozvaděče do bojleru měl odcházet 1 kabel 3x2,5.

Pokud tam někdo namastil kabel 5x, tak ho asi zrovna měl a nechtěl kupovat jiný, 3x. Pokud to tedy bojler není nějaký průmyslový na 380 V, po novu 400 V. Proč do jednoho bojleru vedou 2 silové kabely coby přívod, už nechápu vůbec.

Do toho bych se sám nehrabal. Je tam několik přístrojů jako termostat, tepelná pojistka atd., které mají velký vliv na bezpečnost provozu. Výbuch takového 200 litrového boileru dokáže rozházet 1/2 baráku.

všechny 4 varianty se nepoužijí nikd. Použije se jedna ze čtyř. výše ti napsal kolega že do 3úhelníku to má největší výkon, ale záleží také na jištění, tekou tam vyšší proudy. asi nejběžnější bude zapojení o Y hvězdy..+ N tedy provoz na všechny 3 fáze. N je tam pro případ, že odpor spirál nebude úplně stejný a poteče jím pak jen vyrovnávací proud, poměrně malý.

Taktak. Zapojení klidně umožňuje podle místních podmínek zapojení na 1 fázi s maximálním možným výkonem, tedy na 240 V, na kterou se zapojí všechny 3 topné spirály, integrované zřejmě do jedné patrony. Pokud jedna spirála má například 2000W, a jsou 3, a v sítí je napětí 240 V, pak to celkem bude "žrát" 2000*3= 6000 W, jednou fází tedy poteče proud 6000W/240V= 25 A. Asymetrická zátěž v jedné fázi bude ale jako prase, v typicky domácích podmínkách. Něco jiného jsou průmyslové provozy, kde mají hlavní jistič/deon třeba 100A-500 A, a zátěže na jednotlivých fázích si balancují, a dále důsledně dbají i na selektivitu jištění (což je obecný princip, nutný dodržovat i v domácích podmínkách, kde ale ovšem většinou chybí ta výkonová reserva hlavního jističe, neb lidi logicky šetří na kapacite hl. jističe a minimalizují fixní pravidelné poplatky za jistič u dodavatele el. energie lineárně rostoucí s hodnotou hl. jističe).

Fakt to dejte elektrikářovi, který ví, co je třeba klešťák. PS: to není kleštěnec, aby nedošlo k mýlce : )

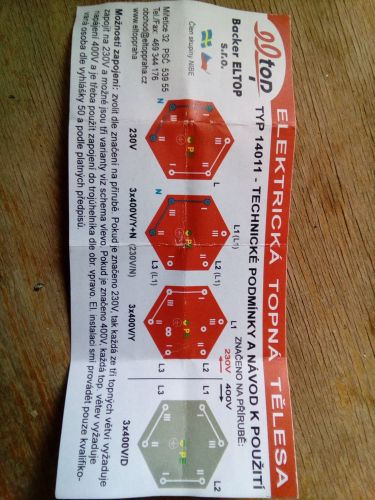

Jde o bojler s topením na 3 fáze, proto tam je 5 drátový kabel. Termostat je ovšem 1 fázový, proto tím druhým kabelem ovládá 3 fázový stykač kdesi v rozvaděči. Možností zapojení je několik (1x230 V, 3x230V, 3x400V (hvězda/trojúhelník), všechny jsou na tom obrázku. Pokud jste laik, přenechal bych zapojení odborníkovi. Při nesprávném zapojení může dojít k velkému maléru (barák na odpis).

1. Ta krabička, na které je točítko, kde si nastavujete teplotu, je termostat, kde nastavujete požadovanou teplotu a zároveň bezpečnostní (kapilární) termostat, který hlídá, aby teplota nepřekročila 100 stupňů. Kapilára (trubička, která vypadá jako drát) od termostatu vede do jímky boileru a je zakončena rozšířenou trubičkou.

2. Ten slabší 3-vodič vede někam na cívku 3-f stykače

3. Ten silnější 5-vodič přivádí 3 fáze od toho 3f stykače na topné spirály.

Je na znalém uživateli, jak si jednotlivé topné spirály zapojí. Nejvyšší výkon bude při zapojení do trojúhelníku, ale při slabším hlavním jističi má význam i zapojení do hvězdy, popřípadě jednu fázi ani nezapojovat a nechat k využití pro zbytek domácnosti. Multimetr patří mezi nezbytné vybavení - třeba teď v rozebraném stavu alespoň k proměření všech tří topných spirál, jestli nejsou přerušeny.

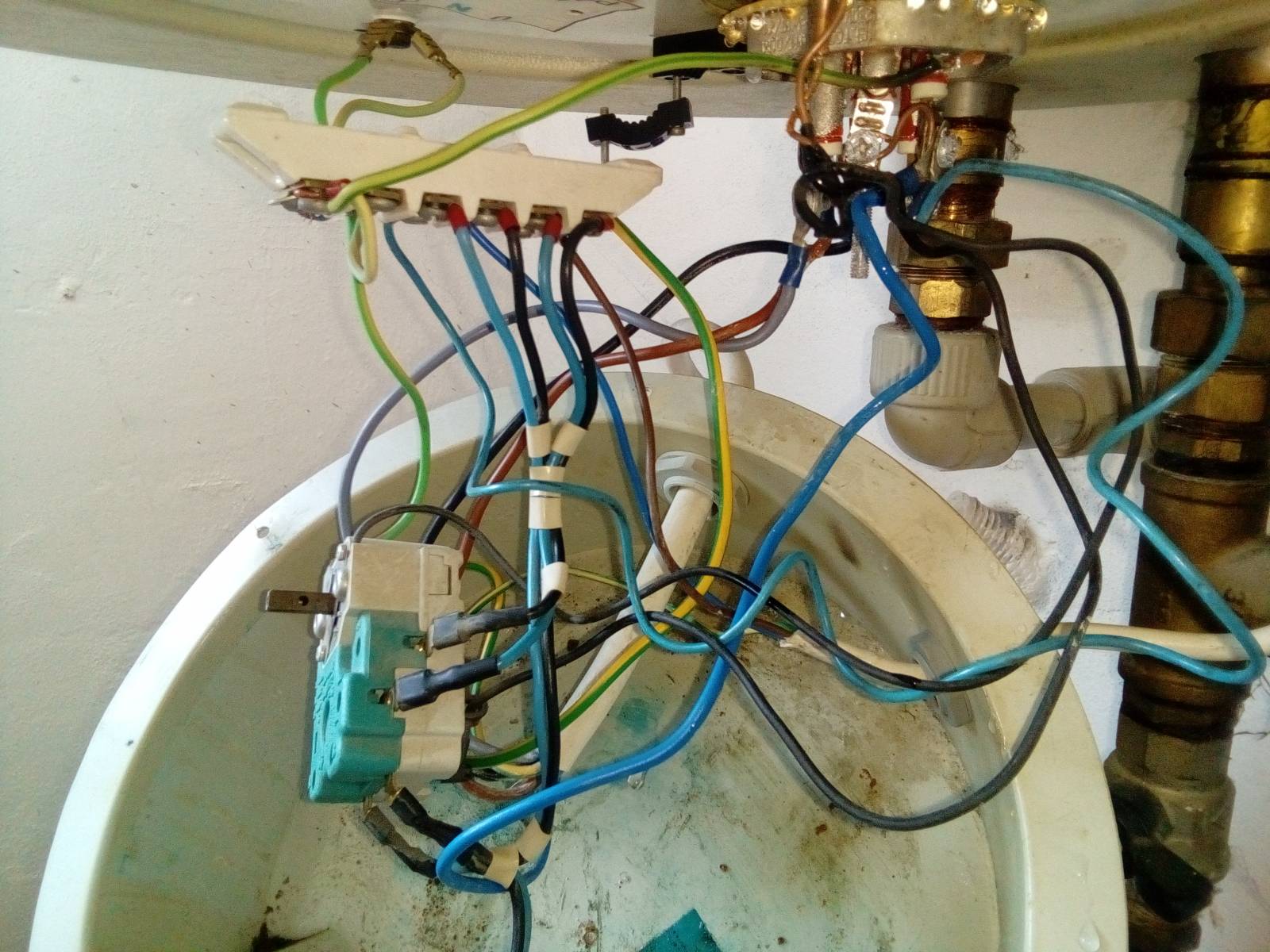

jestli na to dobře koukám, tak je tam topení zapojeno napřímo bez termostatu na ten kabel 5x2.5 a termostat odchází po tom druhém kabelu. Jediný co mne napadá je, že to zapojoval nějakej umělec a stykač snad odpojuje termostat..na to bych si pozval elektrikáře...na tom plastovém deklu není schema jak to má být zapojeno?

no tak jsem to zypnul docela správně----

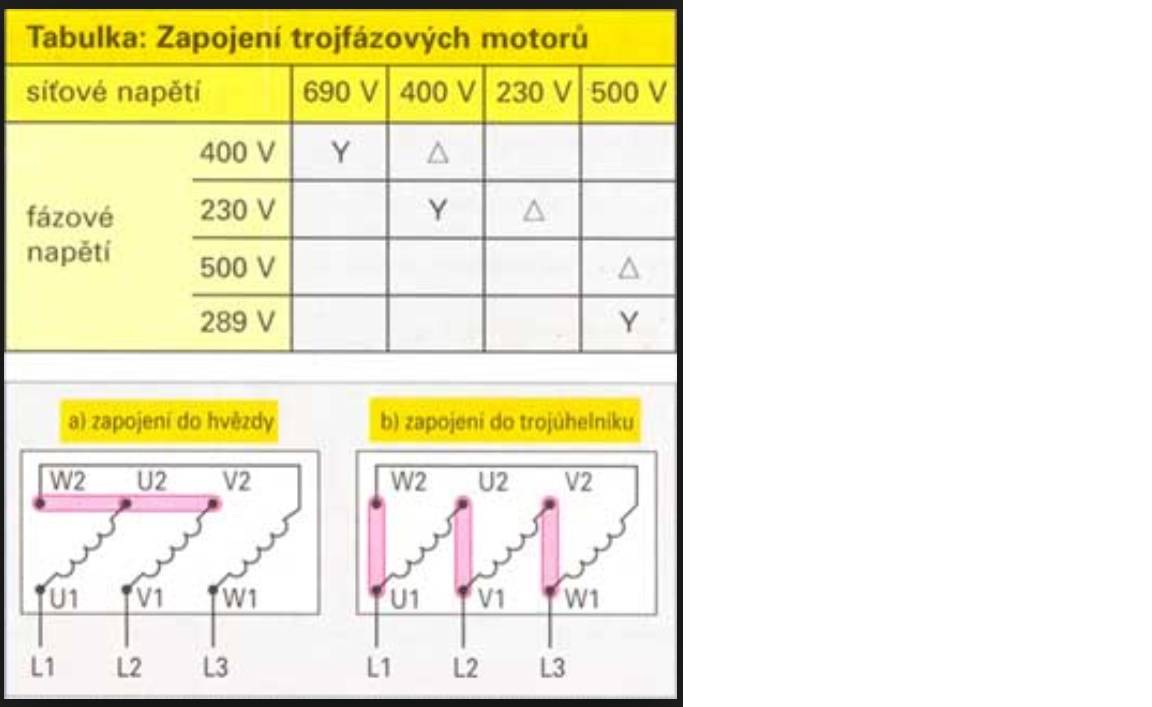

předposlední symbol je Y = zapojení do hvězdy. Tedy na 3x400 V, ale napětí se přivede na krajní svorky civek/odporových spirál, jejichž vnitřní vývody jsou spojeny, takže topné těleso jede na méně než poloviční výkon. Toto se používá pro měkký rozběh motorů, v případě odporové zátěže to logicky měně hřeje, protože odpory topného článku jsou spojeny "do série" - dvojnásobný odpor, poloviční proud... ohmův zákon.

u posledního symbolu je D, zkratka pro zapojení do trojúhelníka, kaké na 3x400 V takže na 3 konce daných cívek/odporů se přivede L1, L2,L3 takže se do dané odporové spirály pere 400 V, ale protože proud teče jen jedním článkem, tak to logicky více hřeje.

Koukám, že ten bojler i ta patrona je docela atyp, to není běžný konfekční bojler na 220V

no tak pravda, nenechte se strašit výbuchy a baráky na odpis, protože k žádné explozi nedojde.

Je ale celkem jasné k čemu dojde. Nevyznáte se ve drátech. Jestli do nich sáhnete, zapojení rozdrbete, pak nebudete vědět co s ním, dráty špatně zapojíte, několikrát za sebou vyrazíte pojistky a po několika dalších marných pokusech stejně zavoláte profíka elektrikáře.

Radím : profíka elektrikáře zavolejte hned.
