Co je to za součástku

pojistka

15.02.18 10:09

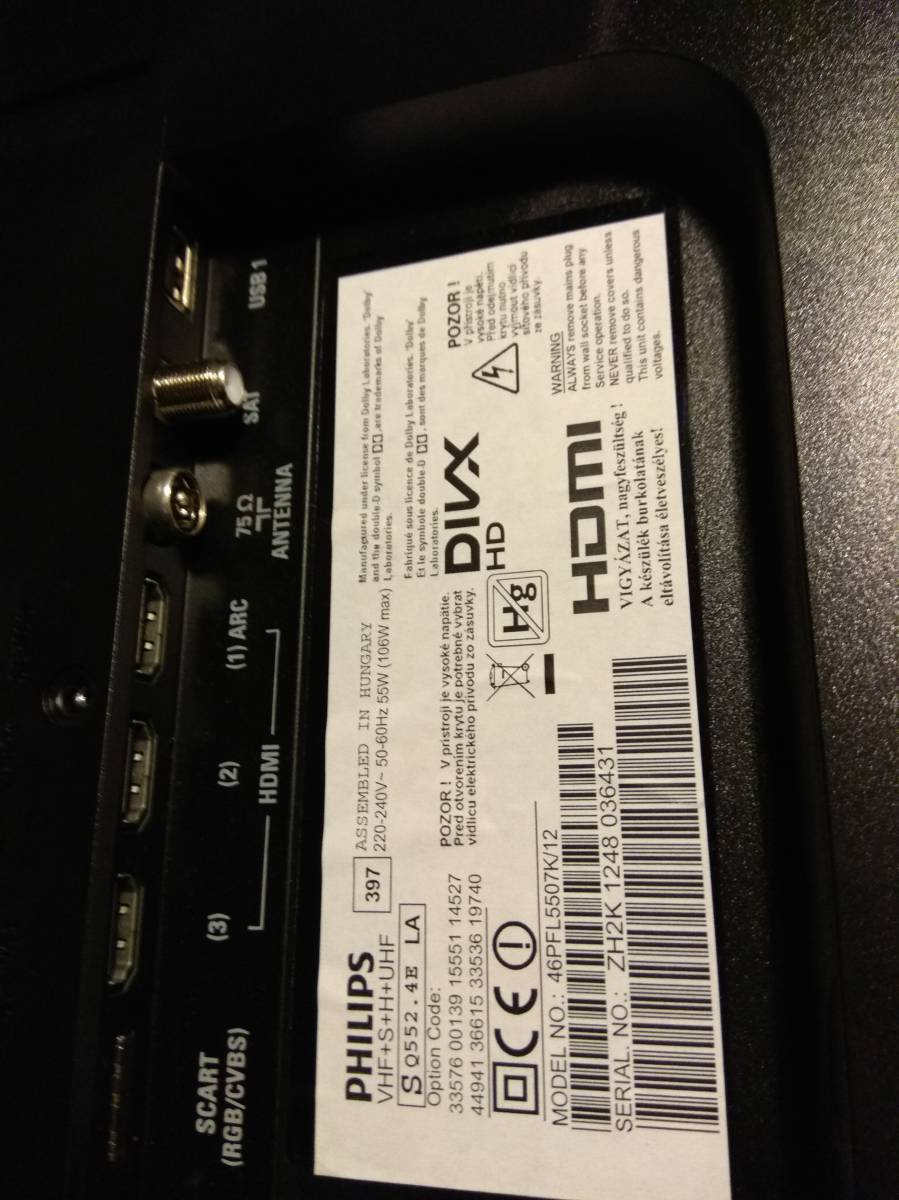

Pravděbodobně dioda. Více budu umět sdělit po napsání typu TV.

Pro 111: Pojistka to nebude, ta je hned vedle.

111®

15.02.18 10:13

jj jsem se unáhlil a koukal blbě..

janysek*

15.02.18 10:17

15.02.18 11:54

V servisním manuálu je všechno možné, jen ne konkrétní schéma zdroje Philips TV 46 série 5xx7. Z dostupných schémat je velmi pravděpodobné, že se jedná o jiskřiště.

Jinak nesedí číslování součástí v servisním manuálu a na desce a najít jednotlivé součásti je dost problematické. To jiskřiště se nedá najít ani podle označení typu ve schematu. Philips je v podpoře na informace skoupý, vše, co jsem našel, je ze zdrojů třetích stran.

Pokud to nevyhazuje pojistku, která by měla při přepětí díky jiskřišti vyletět, já osobně bych ho vyštípl a nechal to být.

rv*

15.02.18 11:03

Tipuji, že se jedná o nějaký typ jiskřiště pro omezení napěťových špiček.

hoststary*

15.02.18 11:33

že by bleskojistka? Podle obrázku je to trochu podobné

rv*

15.02.18 12:28

Už se to tu řešilo. poradte.cz/...

15.02.18 13:06

Ale nevyřešilo

hm*

15.02.18 13:16

Asi bych se k tomu taky přiklonil.

archive.espec.ws/files/Philips(LCD)%20%20Q552.4E%20LA.pdf

hoststary*

15.02.18 14:09

Když nemáte manuál s přesným označením součátky a jde vám pouze o zjištění co to asi je, podle obrázku, zkuste hledat podle výrazu "Spark Gap Protector"ve smyslu ochrany proji překročení napětím nějakým jiskřištěm. Nebo prostě "spark gap", například inelcotech.com/... /to není reklama, poouze odkaz na obrázek

figurek*

15.02.18 12:01

jestli je součástka blízko pojistky, pak je ve zdroji.

Jmenuje se Zenerova dioda, používá se ke stabilizaci napětí.

15.02.18 12:06

Není to Zenerova dioda!

nonek®

16.02.18 08:57

Tady je servisní dokumentace i pro 46PFL 5507K/12, bez poplatků, odsud - uprostřed stránky je odkaz. Podle těchto podkladů se už dá snad najít chyba...

doplněno 16.02.18 09:12:

Další informace o opravě zdroje pro vaši tv...

doplněno 16.02.18 09:34:

Kterou desku zdroje máte? ... DPS-130PP?...nebo jinou?

nonek®

16.02.18 09:36

Oprava předchozího odkazu na DPS-130, na předchozím odkazu DPS-119...

janysek*

16.02.18 20:24

DPS- 130PP ty jo moc děkuji

Skočit na otázku
Vložit novou otázku

totak®

15.02.18 10:16

Ja tipuju zenerovu diodu.

hoststary*

15.02.18 10:44

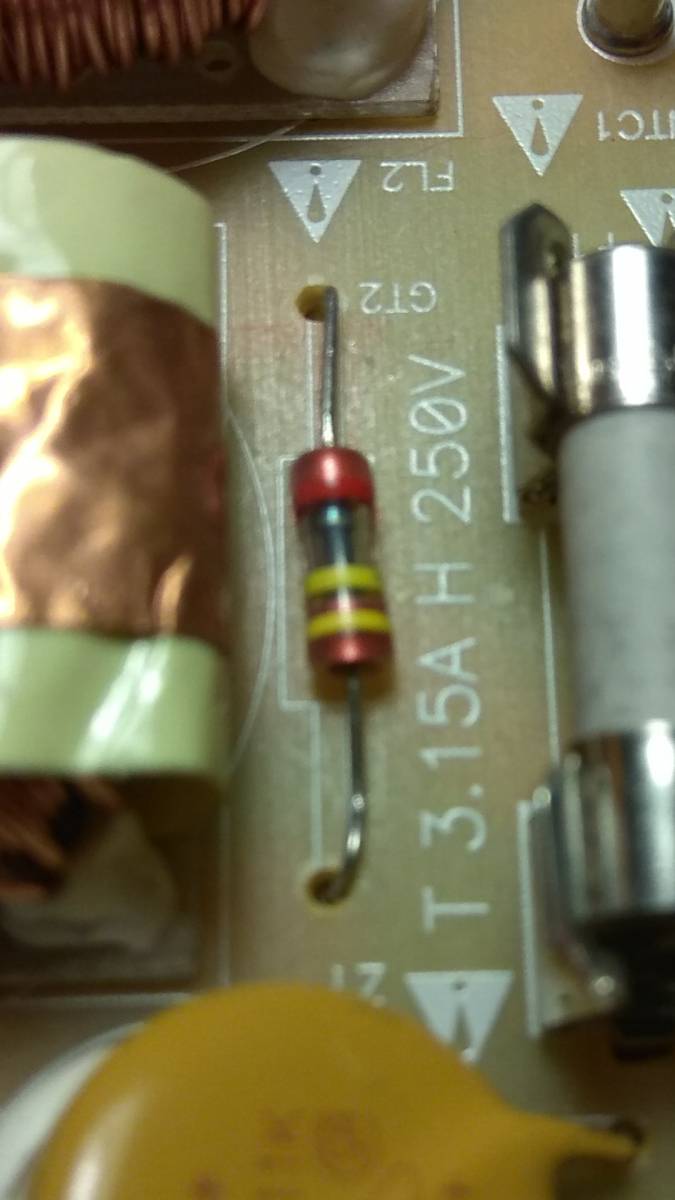

Nejjedodušší bude stáhnout si servisní manuál k vašemu TV přijímači 46PFL5507 a podívat se do schématu na položku GT2 (viz potisk pod součástkou), nebo na schéma zdroje, protože se asi ptáte proto, že si myslíte, že součástka je vadná a chcete opravit televizor..?

janysek*

15.02.18 10:50

Přesně tak při zapojení do sítě v tom bzučí a jiskří

)

15.02.18 11:57

Bohužel ten Download z odkazu je placený nebo jen pro registrované a obávám se, že i registrace je pro servisy a je placená.

Já má taky oficiální Service manual, ale odjinud.

111®

15.02.18 11:59

on to může být i přesný odpor ve skle...

magdon®

15.02.18 17:05

odpor by nebzučel a nejiskřil. A pokud ano, tak je v pr.. (vadný). Ovšem jestli je to přepěťové jiskřiště, tak by za normální situace taky jiskřit nemělo. Znamenalo by to nějakou další závadu.

hoststary*

15.02.18 17:18

kopie předchozího komentáře, který se musí rozkliknout, jinak není vidět a tak asi zapadl:

Když nemáte manuál s přesným označením součátky a jde vám pouze o zjištění co to asi je, podle obrázku, zkuste hledat podle výrazu "Spark Gap Protector"ve smyslu ochrany proti překročení napětím nějakým jiskřištěm. Nebo prostě "spark gap", například inelcotech.com/.../to není reklama, poouze odkaz na obrázek
