Dobrý den,
z Číny jsem si nechal poslat LED 2835 byly zapojené rovnou na tvrdo na trafu. Během 3 dnů trafo vyhořelo... když původní zdroj nahradím jiným 12V DC ledky pouze velmi slabě světélkují.
Jde z fotky poznat jestli původní trafo bylo AC nebo DC?

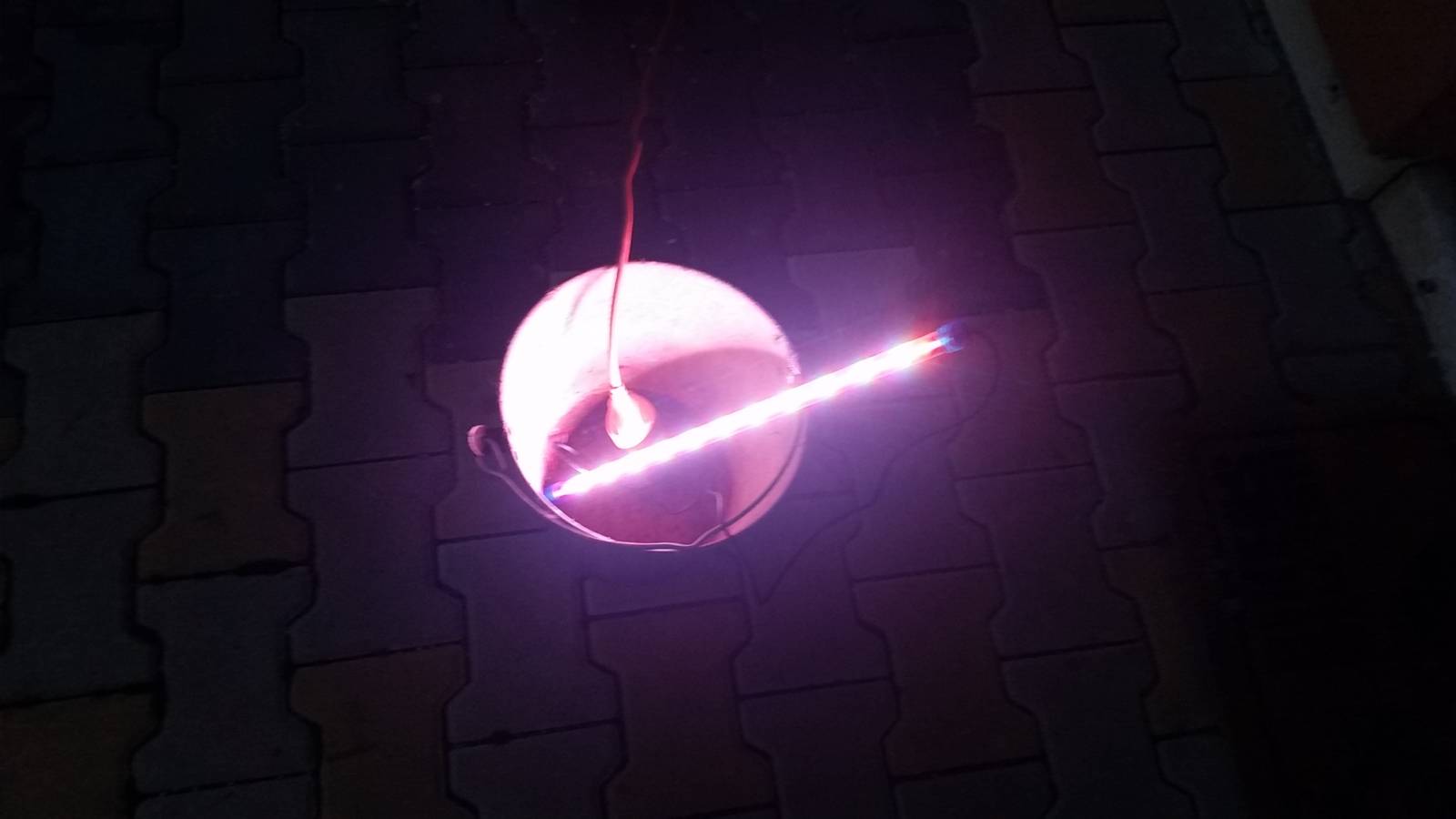

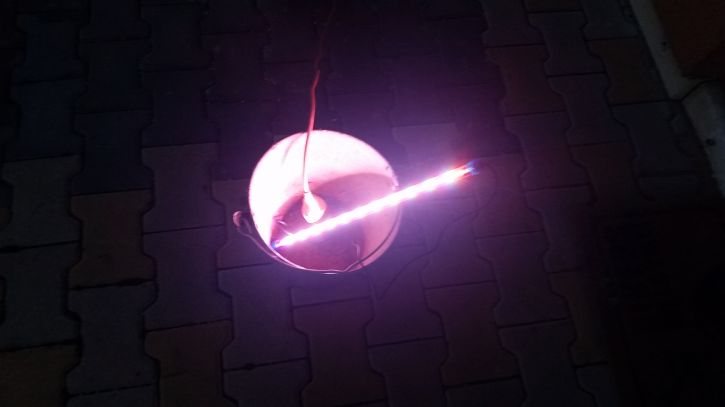

Když slabě světélkují znamená to, že jsou ok nebo to neznamená vůbec nic?
Díky
6x

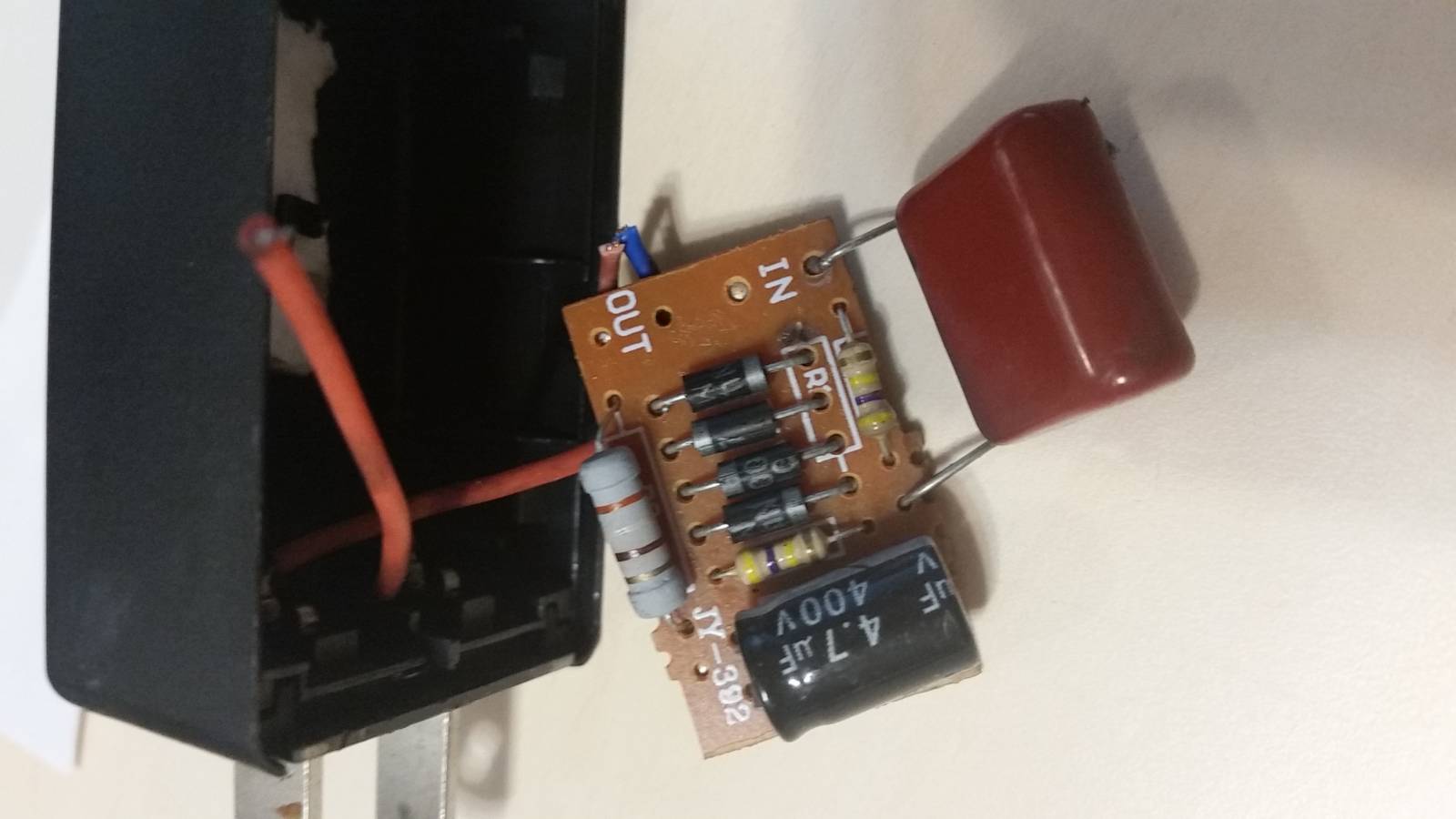

Žádné trafo nevidím, to co tam máte vyvržené je kapacitní dělič napětí s usměrňovacím můstkem... To nejobyčejnější co jde. 99 poruch ze 100 je puknutý kondenzátor, protože je standardně asi tak dvojnásobně přetížený. Celé to funguje tak, že jsou LEDky pokud možno co nejvíc v sérii, jeden modul mívá i 3 x 3 diod, tedy výsledné napětí všech modulů v serii bývá i přes 100V, to by vysvětlovalo ono "světélkování" na 12V. Toto světélkování značí, že jsou diody s největší pravděpodobností OK. Nicméně o to, jestli je to AC nebo DC se vůbec nejedná, LED diody vždy potřebují stejnosměrný zdroj, jsou to přeci diody. Nejlepší bude, když onen vadný kondenzátor nahradíte jiným stejné kapacity, ale většího konstrukčního napětí. Jen pro úplnost, ten velkej rezistor je v serii jako předřadník a ten malý je paralelně s kondíkem, vybíjí ho, aby nikomu nenakopal po odpojení. Dejte pozor, je to zabíjecí, žadné bezpečné napětí zde nehledejte.
Pro úplnost, dělic je ten hnědý kondík, ten černý je filtrační za můstkem, aby to neblikalo. Oba kondy mají svůj vybíjecí odpůrek. Jestli nejde přečíst hodnota, počítá se to podle proudu a úbytku napětí (ne výstupního) jsou na to na netu kalkulačky, je ale potřeba znát typ diody.
1x
Dejte odkaz na LED v Číně...snad tam budou nějaké informace...a je na "trafu" štítek? Dejte foto...bez informací jsou rady "skoro na nic"...
Možná byl ten kabel jen špatně pripajeny.
