Nové motory mívají svorkovnici -viz. příspěvek strejce. Tvůj motor už asi bude opravovaný, servis ho namotal do hvězdy, uzel schoval uvnitř a nahoru vyvedl jen začátky vinutí. Proto z motoru vedou jen tři dráty.
No 3f motor buď hvězda nebo trojúhelník. Předpokládám že ti jde o propojení kontaktů na motoru a ne připojení kabelu. Kabel je jasný. L1 L2 L3 a PEN zapojit na U1 U2 U3 a ochranný kontakt. Vyfoť přesně oč ti jde.
nebo mrkni tady: Je tam pustup různých zapojení motorů
Dobrý den, a jak by měl být zapojený? Stejně, jak jste si už vlastně sám odpověděl. Fázové vodiče tam do svorek, pamatovat na pořadí fází, co by se Vám netočil naopak, zem na kostřicí bod. Jistě, otázka zní, jaký výkon má ten motor, má být zapojen do hvězdy či do trojúhelníku?
V kabelu většinou bývají dva tmavě černé a jeden šedočerný. Když připojíš šedý na střední kontakt, tak ty dva tmavší účtují směr otáčení motoru. Když se točí opačně, prohodíš jen černé mezi sebou. Kam patří nula samozřejmě nepopisuju. Jestli to nevíš tak do toho vůbec nelez. Elektrika chyby neodpouští.
Tak směr změníš u třífázového motoru tak, že přehodíš jakékoliv fázové vodiče. 3F motor nulový vodič nepoužívá, pouze ochranný ŽZ. Ve starých kabelech se používají tyto barvy:2xčerná, hnědá a žz, v nových černá, hnědá, šedá a žz.Všechny barvy mimo žz jsou rovnocenné... ŽZ zspojíš na kostru-zemnící svorku...Samotné zapojení dle motoru Y nebo D
ono je to vlastně čerpadlo na 3fáze. Dovnitř se nedostanu, je to zadělané proti vniknutí vody, tam nevidím. Zajímalo by mě jak jsou tam zapojené cívky? Když ven jen trčí 4 vodiče = 3 fáze a zem?

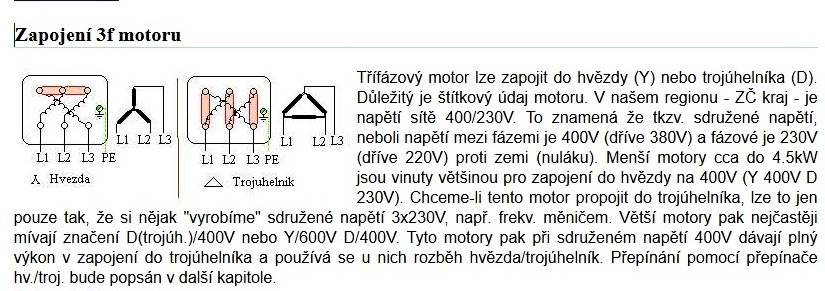

Dvě možnosti zapojení vám dal i s obrázky @strejc.
Pokud trčí tři vodiče + zem, znamená to, že je motor zapojený už od výroby do hvězdy nebo trojúhelníka. Bez štítku, rozebrání nebo měření nelze určit, jak je zapojeno.
Pokud nemá motor svorkovnici a jsou vyvedeny vodiče (3x1 vodič) rovnou ven, tak bude motor do hvězdy. Pokud by byly vyvedené vodiče (3xdvojvodič) tak by to bylo do trojúhelníku. Ale motor bude zcela určitě zapojen do hvězdy! Předpoklad s vodiči je, že kdo ho převíjel tak vytáhl vývody z cívek rovnou ven a nějak je nenapojoval...
