Diky moc!
0x

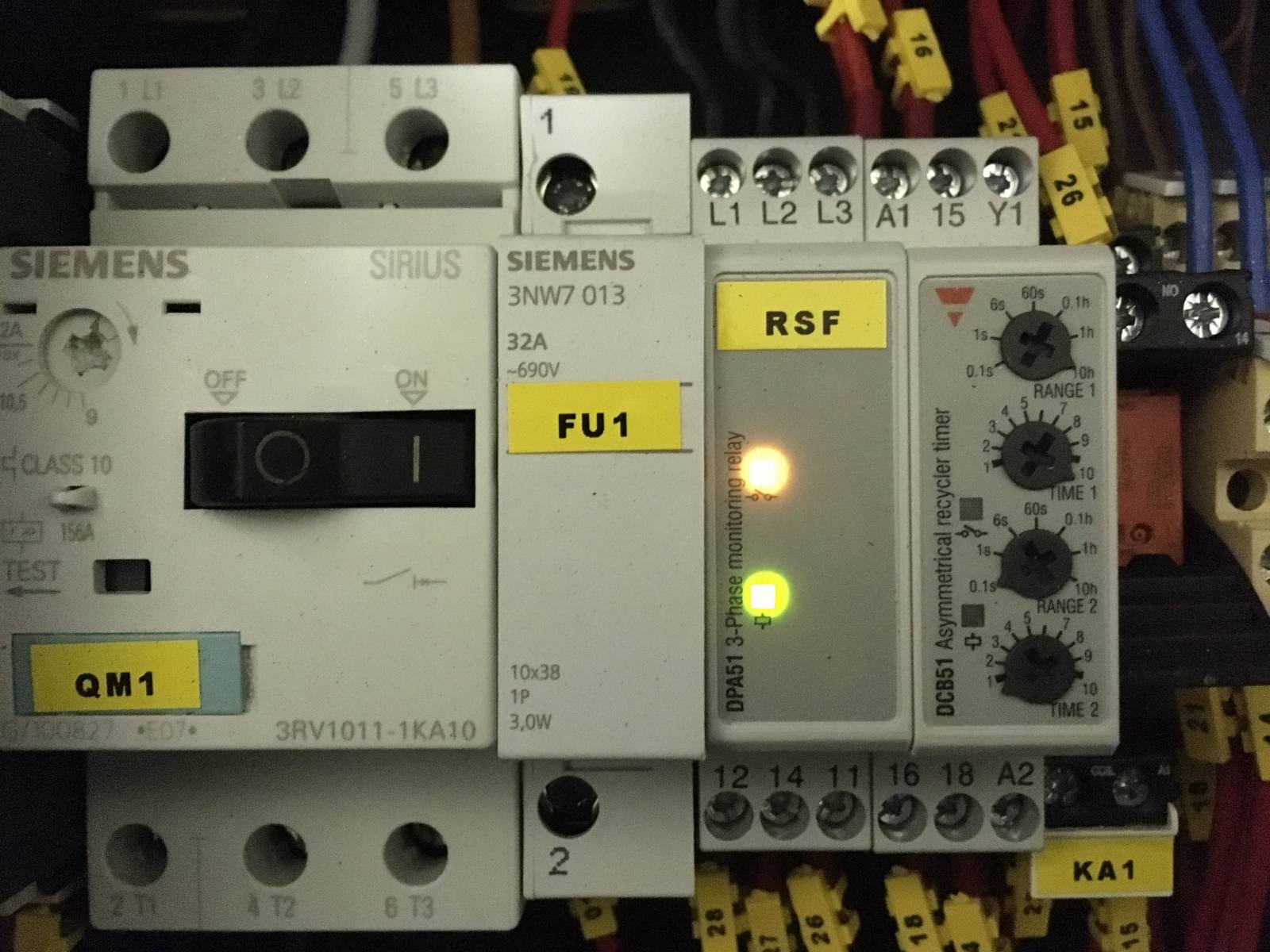

Co si myslíme není důležité a podle jedné fotky se nedá odpovědět.
Zkus nahlédnout do návodu k obsluze, jestli tam není popsaná funkce časového relé.
Stejně tak by pomohlo elektrické schéma zapojení případně obrázky kompresoru.
Já se třeba domnívám, že časový spínač může mít funkci zpožděného sepnutí tlaku (nejprve se roztočí motor kompresoru bez tlaku a po určité době se sepne ventil, který uzavře odlehčení kompresoru a kompresor začne tlakovat nádobu).
Druhý časový spínač může být na doběh kopresoru. Když kompresor dosáhne horního tlaku, tak se nejprve sepne ventil pro odlehčení kompresoru a po prodlevě se zastaví motor kompresoru. Aby došlo k profouknutí kompresoru "chladnějším vzduchem".
Ale to je můj nápad, který vznikl na základě jediné fotky. Výrobce kompresoru mohl mít jiný nápad a pak bude funkce úplně jiná.
0x
Který jistič padá? Velikost? Nebo je to motorový spouštěč QM1? A k časovači; z popisu
Časovač, asymetrický recyklátor
Carlo Gavazzi DCB51CM24
Kombinovaný časovač s asymetrickým recyklovačem
Výborný pro bazény, mazání a průmyslové chladničky.
viděl bych to na časovač mázání kompresoru; za nastavenou dobu zapne na určený čas mazání...a cyklus může začínat mazáním, dle nastavení časovače...
volba mezi dvěma volitelnými funkcemi:
Aa - Nejdříve asymetrický recyklovač ZAP
Ab - Asymetrický recyklovač nejprve OFF
nechal jsem to na strojovém překladu...
a ještě...monitorovací relé RSF (DPA51) hlídá přívodní napětí? Pokud ANO, pak je problém na přívodu, relé hlásí chybu, signalizuje ...rozepnutý kontakt...možná chybí jedna fáze...a proto padá jistič...
Děkuji chlapi za rady! Pomalu se to začíná rozkrývat.Nešlo to proto, že je rozbité to oranžové relé napravo od DCB51. Díky tomu, že už kompresor jde (jen jsem nekolikrat vyhodil a nahodil to "rele") tak jsem zjistil, že 1. potenciometr Range 1 nastavuje dobu otevření odkalovacího ventilu, Time 1 stale nevim, 3 potenciometr range 2 nastavuje jak casto se ma otevrit odkalovaci ventil a time 2 stale nevim.
Kazdopadne diky za myslenky.
