Zapojení RGB LED pásku

Od: pavlosi 12.11.17 14:12

Dobrý den,
mám asi rok Led RGB pásek s Led 5050, k němu controler a dálkový ovladač pro přepínání barev.
Controler přestal fungovat a tak jsem si objednal dva sety i do náhrady včetně ovladačů.
Po připojení nového controleru to nejede, svítí stále jen bílá barva, ovladačem nejde nic ovládat, ovladač je vpořádku odzkoušeno.
Nevíte proč to nejede? Napadá mě jestli bych neměl přehodit barvy vodičů, ale jak by to mělo správně být?

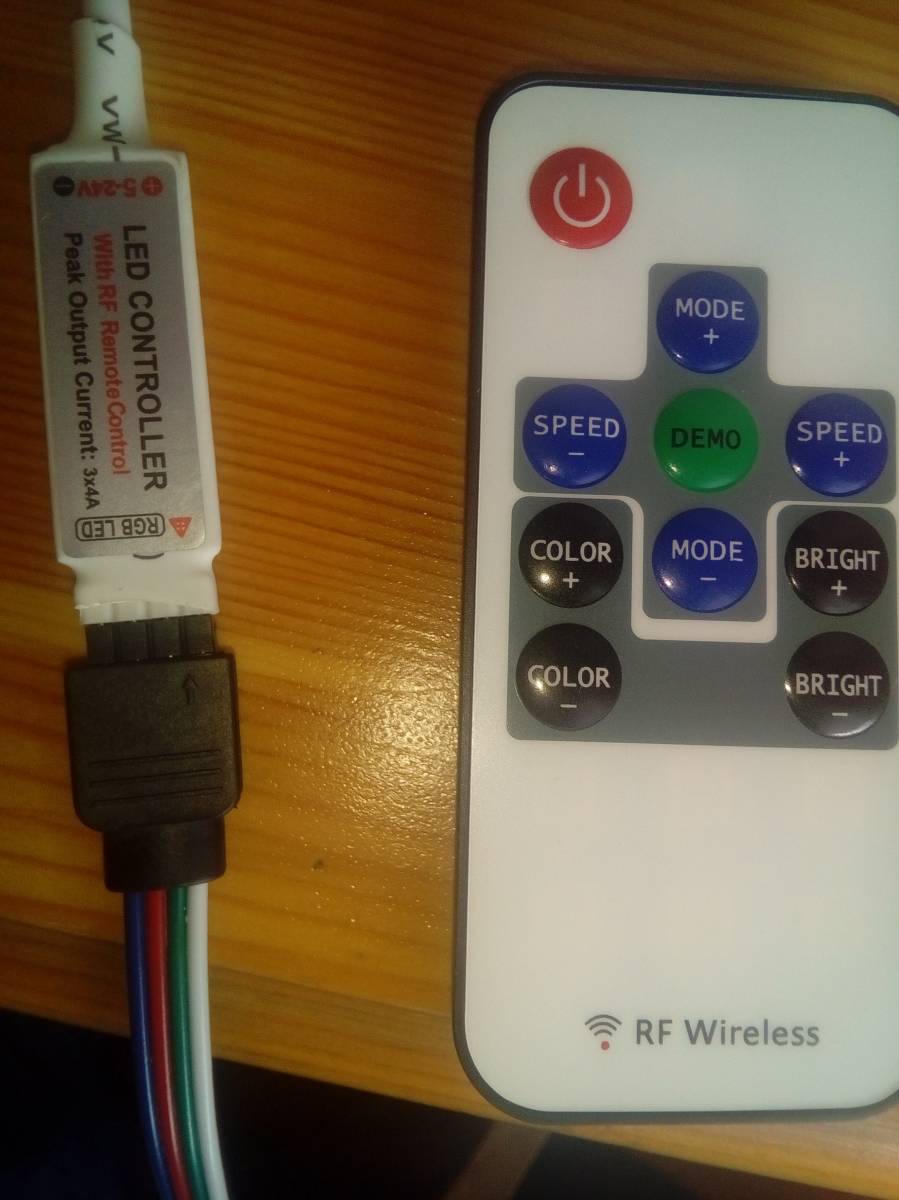

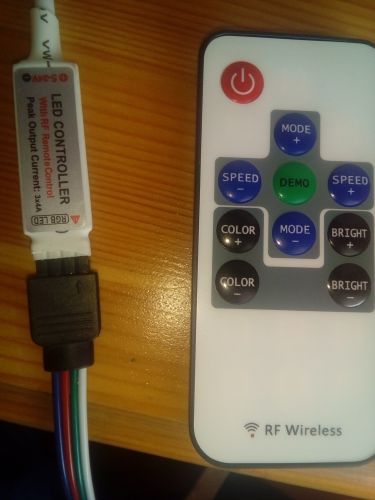

Posílám fotky,
děkuju

17 odpovědí na otázku

Řazeno dle hodnocení

doktpr365*

12.11.17 14:18

lxf.cz/...

[přidat komentář]

krtek66

13.11.17 08:10

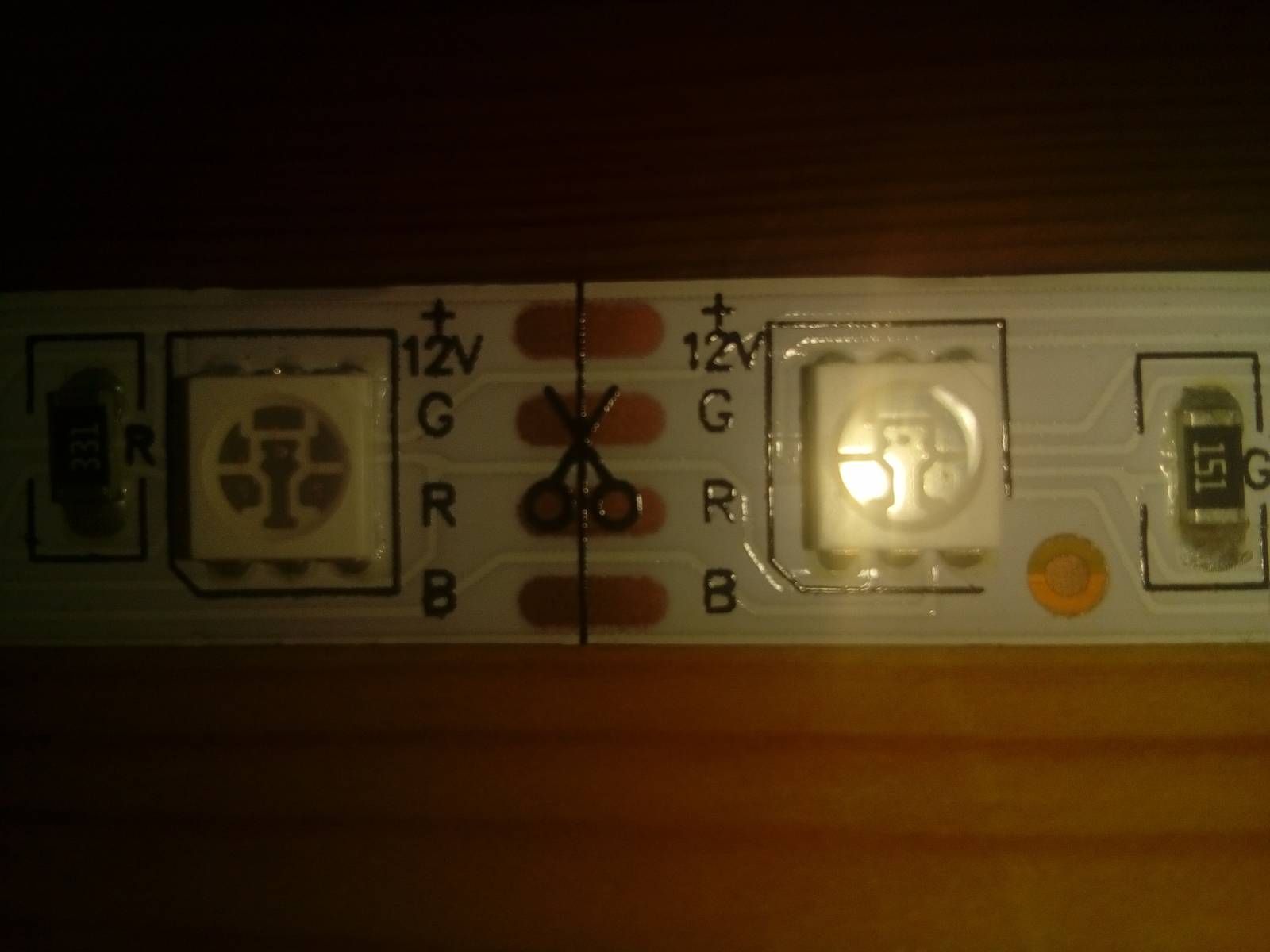

ty písmenka tam nejsou pro nic za nic.. R=red= červená, G=green=zelená, B=blue=modrá, +12V=bílá

pavlosi

13.11.17 15:54

Dobře, jak ty barvy přesně připojit k tomu controleru? Poradíte mi to? Kterou barvu na jaké místo u controleru?

krtek66

13.11.17 21:37

systémovou spojkou jak je na fotce nbo pájet, šroubovat

pavlosi

14.11.17 10:26

Potřeboval bych právě zjistit,jaká barva patří kam na novém controleru, protože takto jen svítí bílou a jinak nereaguje ani na zapnutí/ vypnutí ovladač.
Mám pocit že nový kontroler to může mít odlišně. Jak ho proměřit?
Díky moc

krtek66

14.11.17 10:37

já ti tady z té fotky toho víc asi už neřeknu..nevidím dovnitř..podle mě je tam špatný kontakt..

pavlosi

15.11.17 09:17

A jde to nějak změřit na tom kontroleru kde jw +, red ,green, blue?

pavlosi

15.11.17 09:17

A jde to nějak změřit na tom kontroleru kde je +12V, red ,green, blue?

111®

15.11.17 09:24

no mělo by to jít proti +12V by měl dívat ovladč pro jednotlivé barvy na výstupy - takže zapneš třeba rudou a najdeš si kde je napětí proti +12V, pak jinou barvu atd.

pavlosi

17.11.17 13:33

Dobře, vyzkouším to

díky

[přidat komentář]

wlezley®

22.11.17 01:04

Ten zdroj je potřeba změřit, než na něj připojíte něco, co přestalo fungovat. Je to scrap už od pohledu, výstupní proud pro jistotu neuvedli. Spínaný zdroj může dát 20W ale taky jen 2, takže ho ten pásek mohl utahat. 1m pásku má spotřebu 8W! Pověste na něj aspoň 15W žárovku a změřte napětí. Jsem si skoro jistý, že problém bude v něm. Otázka, jestli už ty drivery neodpráskl zničený zdroj.

pavlosi

28.11.17 10:51

Na zdroji je psáno 2A, je to myšleno na výstupu?
Zkusil jsem vzít jiný zdroj na kterém jiný pásek svítí, ale s ním taky ten můj LED pásek 5050 nejede, jen svítí stále bíle, ovladač nereaguje ikdyž je dobrý (odzkoušeno).

111®

28.11.17 10:53

jo 2A jsou na výstupu
