Jedná se o houkačku pro signalizaci telefoního vyzvánění-houkání 220V 15W. Impulzem byla tel.síť. Nyní ji chci využít místo zvonku pro hlasité upozornění návštěvy na zahradě. Nevím jaké napětí-(voltů, zda střídavých či stejnosměrných) je zapotřebí k impulzu sepnutí kontaktu pro elmagnet s membránou houkačky?
2x
Použil jsem google:
Napětí a proudy v telefonii
Vyzváněcí napětí : st 110V - superponované na LN
Linkové napěti : ss 60V
Ustálený proud : ss cca 5 mA
Zatím sepnutí kontaktu napájím 28V stř. napětím a houkačka slabě chrčí. Domnívám se že je zapotřebí vyššího napětí, takže to potřebuji upřesnit abych případně houkačku nepoškodil.
V tom případě dejte bližší info o přístroji...
doplněno 26.10.17 11:19:

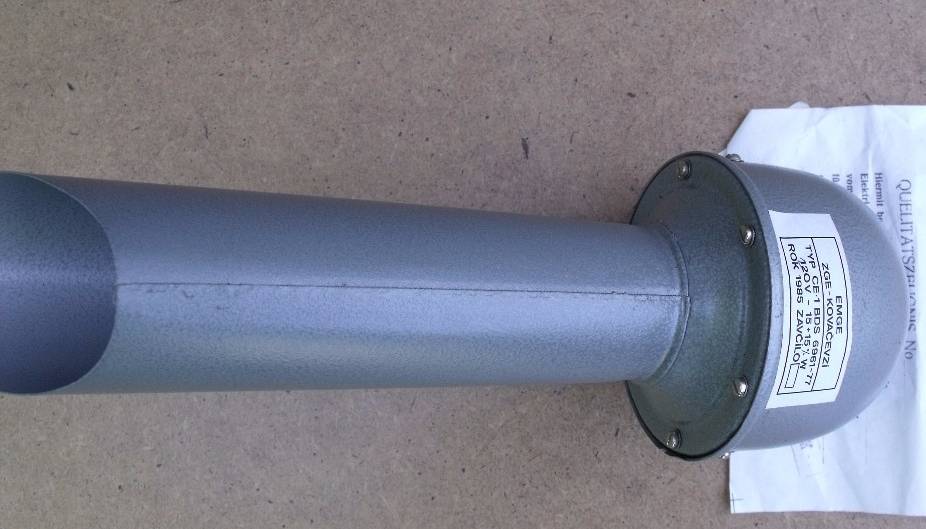

Odsud? Opravdu je to foto té vaší houkačky? Na 120V? V tom případě je to obyčejná "houkačka", na 120V! - máte to tam napsáno; nespíná ji žádný "telefonní signál", přivedete 120V na svorky (třeba z trafa 230V/120V); raději bych použil toto na 24V a spínal tlačítkem na malé napětí, další tady
doplněno 26.10.17 11:28:
Jedná se o houkačku, která je použitelná pro různé signalizace; bývala spínána různými signály (třeba i telefonním), ale byla tam vždy"nějaká krabička", která měla na výstupu relé se silovým kontaktem, který spínal tuto houkačku...nebo ji spínal třeba taky výstupní kontakt hlídaného zařízení, po překročení nastavených parametrů došlo k sepnutí a tím i zvukové signalizaci, že nastala porucha nebo jen překročení nastavené meze...kdybyste dal hned foto houkačky nebo alespoň štítku, odpověď byste měl dávno...
nonek:
Více info nevím domníval jsem se, že poradí někdo kdo s touto houkačkou přišel do styku a zná její specifické parametry.
doplněno 26.10.17 13:59:
Jak jsem uvedl výše na mém štítku je EMGE, TYP CEP-1, 220V 15W. Z krytu vedou dva vývody: 1-ní třípramený kablík cca 1.4m zakončený zalitou zástrčkou na 220V. 2-hý dvoupramený původně připojený k tel. lince, nyní připojený na napětí 28V stř. v sérii s tlačítkem. Tudíž vzhledem k tomu že houkačka zatím jen chrčí usuzuji na nízké ovládací napětí.Na obrázcích je bohužel Houkačka+CE-1+BDS+6961-77+24V+50Hz+plech. Takže platí !-? Vyčetl jsem Napětí a proudy v telefonii:
Vyzváněcí napětí : st 110V - superponované na LN, jak tomu mám rozumět?
Linkové napěti : ss 60V
Ustálený proud : ss cca 5 mA

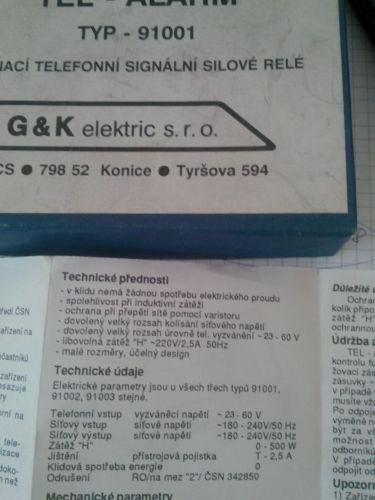

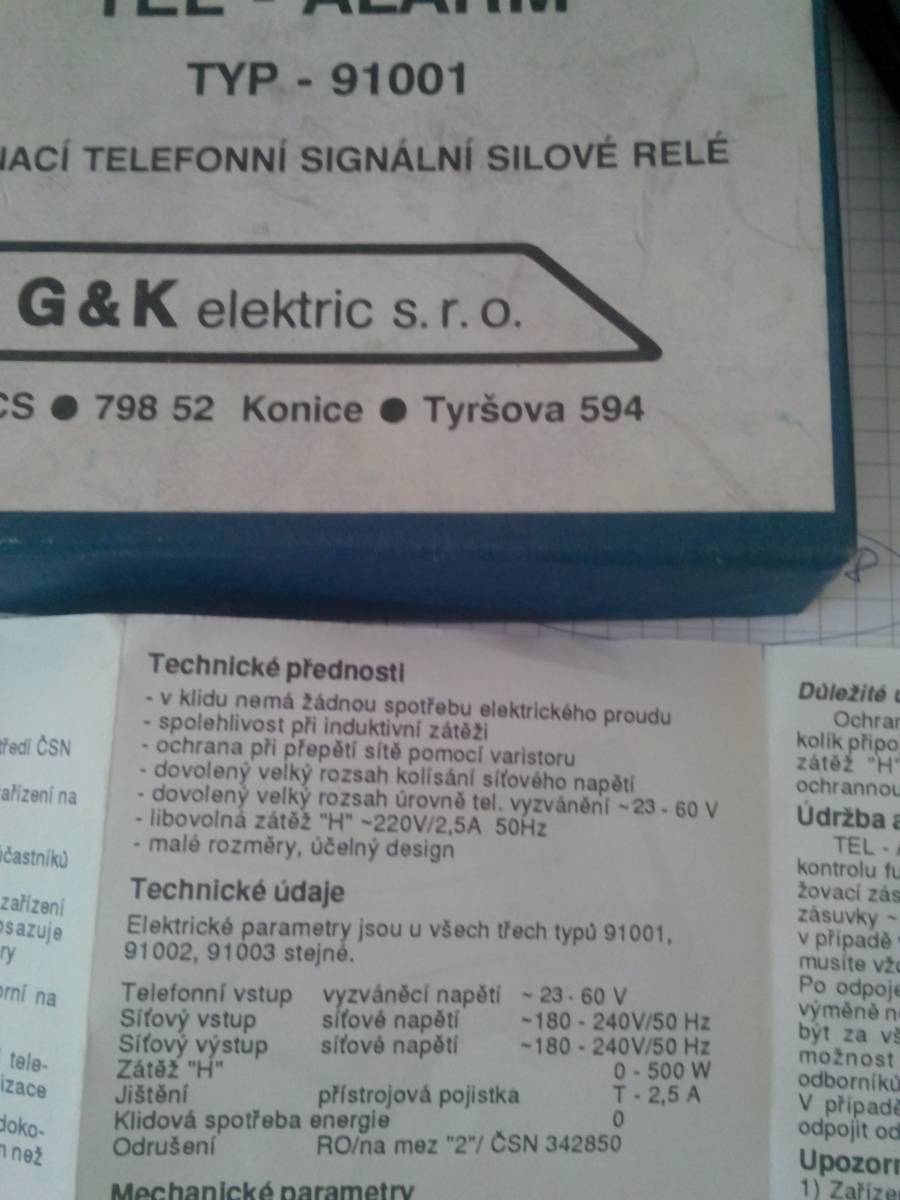

Z návodu pro "Spínací telefonní signální silové relé" typ - 90001; telefonní vstup - vyzváněcí napětí: 23 až 60V, takže použijte trafo (střídavý zdroj) odhaduji, že třeba okolo 40-50V by mělo stačit...
0x
Třeba telefonní alarm 91003 měl vyzváněcí napětí toto: tel. linka - vyzvánění 25 až 75 V / 25Hz; takže odzkoušet, dnes je to, pokud se neoletu, něco nad 30V...
