Funkce tlakového snímače

Od: bunko odpovědí: 5 změna:

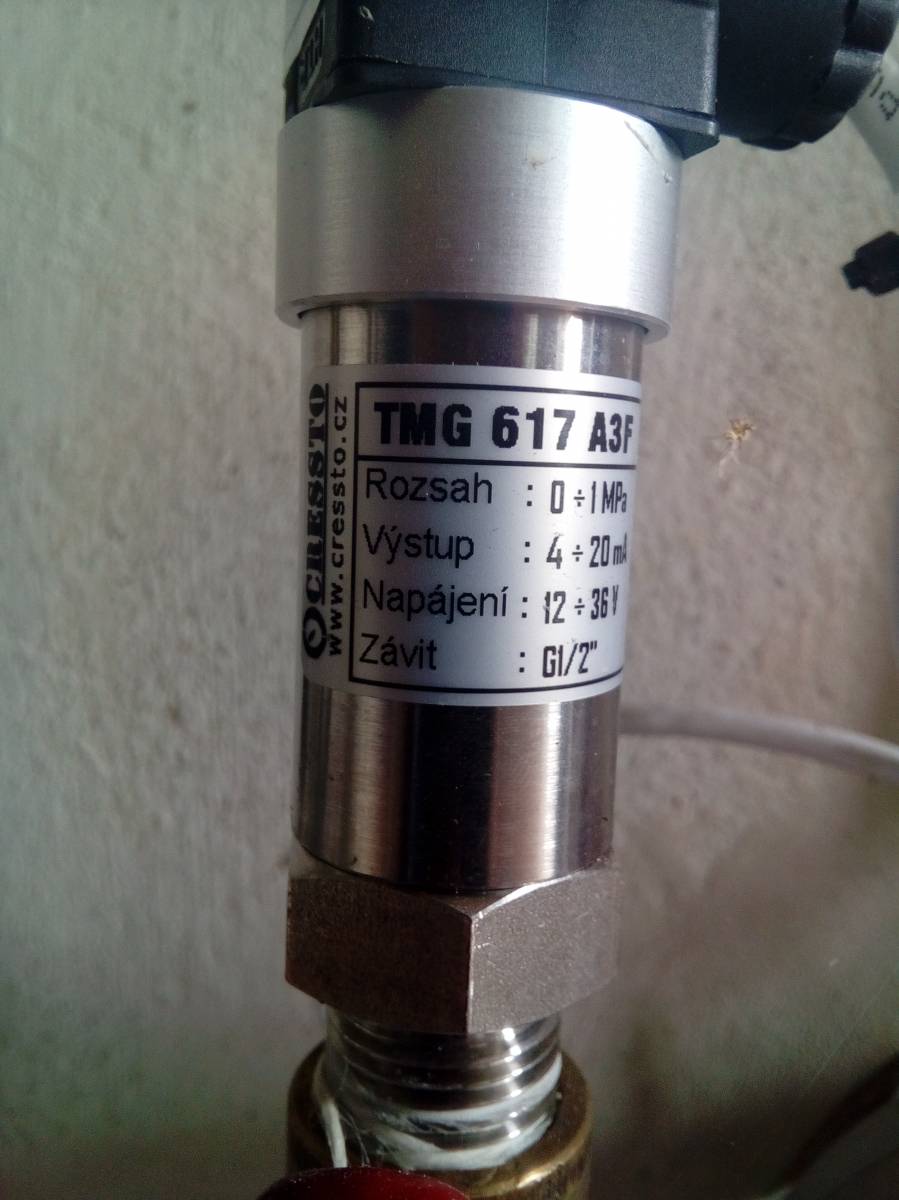

Dobrý den, mohl by mi někdo vysvětlit jak funguje tlakový snímač, který snímá tlak vody v trubce? Dá se nějak změřit jestli je dobrý nebo špatný?
Děkuji

Funkce tlakového snímače





5 odpovědí na otázku
Řazeno dle hodnocení





anonym0
hodnocení

0x

Ano, za se zmerit jeho funkcnost. Pripojte ho na napajeci napeti 12V az 36V a vystup pripojte na ampermetr. Mel by jste namerit vystupni hodnotu 4-20mA asi pro tlaky 0-1MPa



hodnocení

0x
avatar nonek

Tady je popis i způsob zapojení jednotlivých typů; z odkazu

Do pouzdra je zabudováno čidlo tlaku s keramickou membránou. Čidlo je v pouzdru těsněno pomocí "O"kroužku z materiálu FPM (Viton), Na membráně je vytvořen snímací odporový můstek pracující na piezorezistivním principu, jehož základní parametry jsou v průběhu výroby dostavovány laserovým paprskem. Při vhodném napájení se na jeho výstupu objeví signál úměrný tlaku přiloženého média. ...atd

Takže zapojíte podle schématu a odzkoušíte...ale předem zkontrolujte, zda není přicpaný vstup měřeného media...tedy vody ve vašem případě...Jen na okraj, od CRESST-a bereme snímače na velmi malé tlaky jako např. typ DMS , pro střední a vysoké tlaky pak a i ifm. Někteří výrobci používají odporový snímač, jiní třeba kapacitní...každý typ snímače má své výhody i nevýhody...

bunko
Skvělé, díky moc. Mám zapojit ampérmetr stejně jako na obrázku č.1 co jste mi poslal v příloze? (4-20mA)?
Musím ho měřit pouze připojeném na trubce s tlakem kdy bych měl naměřit 4-20mA nebo ho mohu vyšroubovat a změřit v dílně na stole? (Jakou hodnotu bych tam pak měl naměřit)?
Děkuji

Snímač můžete demontovat a "na stole"bez tlaku odzkoušet alespoň "nulu"; zapojit podle obr.1 - měl byste naměřit 4mA; pokud se bude hodnota lišit, nastavíte trimrem, označeným červeným bodem, na druhý trimr nesahat! (trimry pod konektorem). Pokud byste chtěl zkontrolovat i horní koncový bod, potřeboval byste natlakovat snímač na max. rozsah třeba tímto a případně dostavit 20mA zase trimrem...viz leták Cressto:

Pro jemné dostavení koncových bodů převodní charakteristiky jsou pod krytem konektoru přístupné odporové trimry, jimiž lze provádět korekci v rozsahu asi ±2% jmenovitého rozsahu. Trimr pro nastavení počátku rozsahu (nuly) je označen červenou značkou.

K takové kalibrační pumpě asi nebudete mít přístup, takže zkuste alespoň za provozu změřit proud a porovnat s tlakem, je tam lineární závislost, např. poloviční tlak = poloviční proud = 12mA...atd



hodnocení

0x
Pokud je to snímač abslolutního tlaku, tak naměříš cca 100kPa, to si přepočítáč z rozsahu mA.Pokud je relativní, tak naměříš 4mA.Kdyby tě lákalo do něho dejchnout, tak ústy vytlačíš cca 0.2-0.3 Baru a -0.5Baru podtlaku.V případě podtlaku ti proud klesne pod 4mA.Pokud zapojíš místo mA do serie rezistor 500 ohmů, tak na něm naměříš napětí v rozsahu 2-10V
