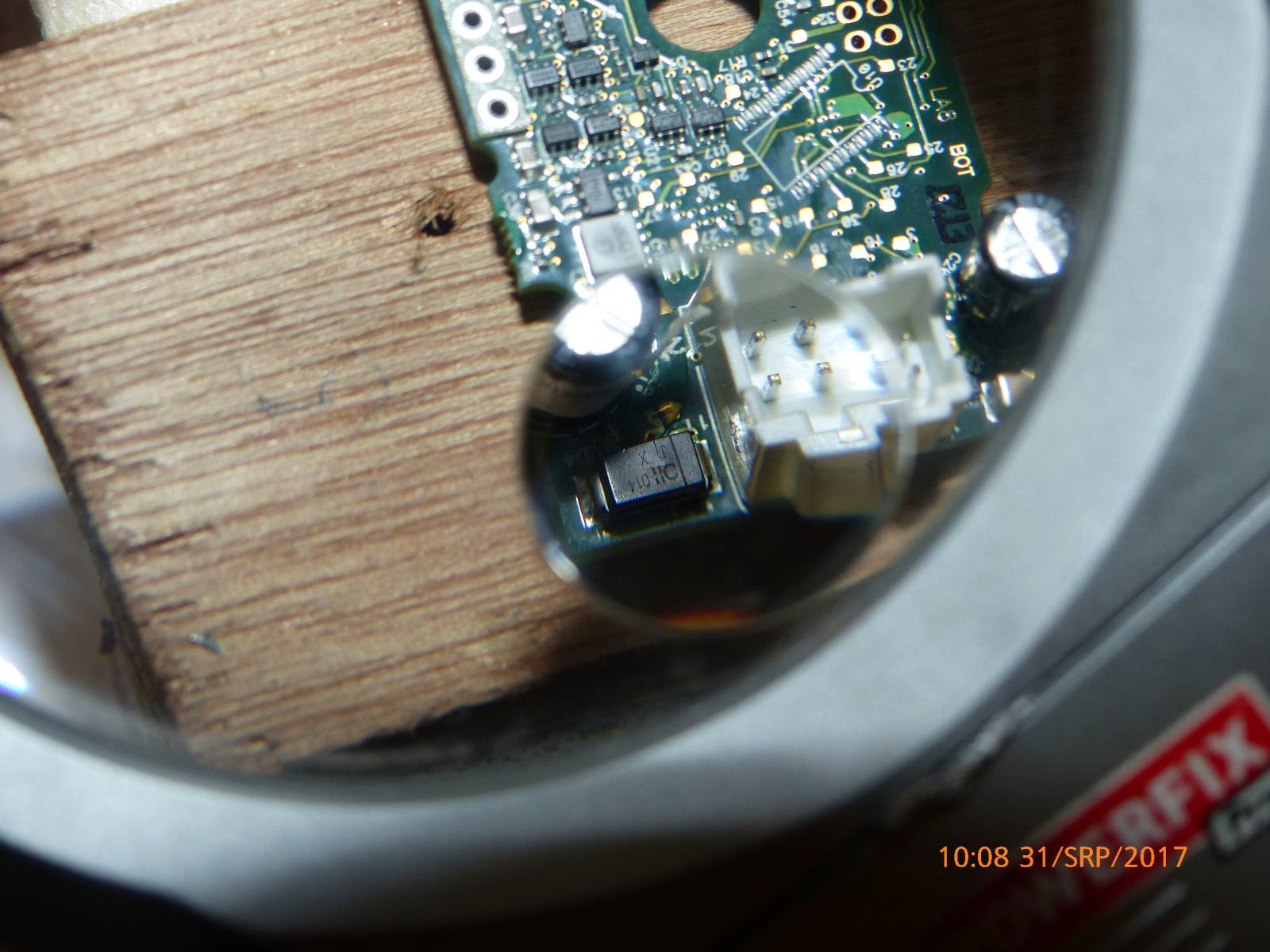

Nevíte nikdo prosím o jakou součástku se jedná? Myslím, že to je dioda, ale nic víc, potřeboval bych nějaký bližší popis. Děkuji
0x
Bližší popis není problém, ale ten musíš dodat ty. Jednak vidím, že je na té diodě něco napsáno, tak to zkus vyluštit, vyfotit, prostě přečíst a napsat, co tam je napsáno. A jednak: Z čeho je to deska a jaká je její funkce? To může při identifikaci a úvahách o náhradě dost pomoci.
doplněno 22.09.17 14:09:
@tonyzajda: Je mi líto, ale ani po dvouhodinovém pátrání jsem nerozluštil kód na diodě. Rovněž regulátory krokových motorků nevydaly tajemství.
Vypadá to jako poměrně silně proudově vybavená dioda, ale neodvažuji se typnout druh, natož typ. Jako poslední šanci vidím zkusit nakreslit podle desky alespoň část schematu, v níž je ta dioda umístěna, snad by se z toho dalo něco odvodit.

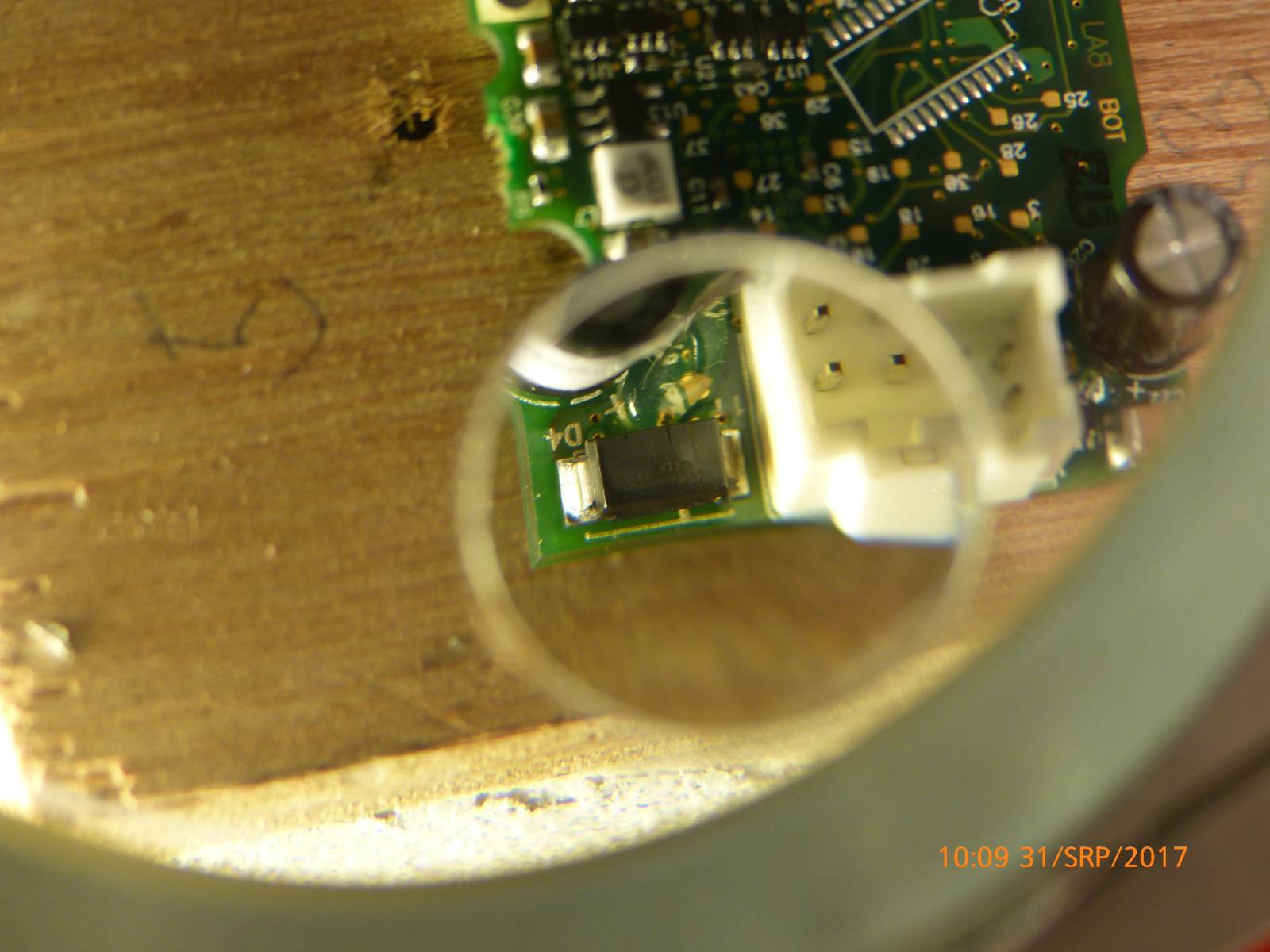

Omlouvám se, včera jsem vložil špatnou fotku. Na té další je popis vidět. A deska je z krokového motoru.
0x
Záleží na tom, kde je zapojená, jestli je to zapojené do serie s napájením, tak by to mohlo být, z důvodu potřeby malého úbytku napětí, něco z řady schottky diod SS22-SS26, to pokud je to pouzdro DO-214AA, nebo něco většího SS32-SS36, pokud je to pouzdro DO-214AB.
Pokud je zapojená jinak, např antiparalelně k napájení, tak to bude něco z normálních Si diod.
Stejně tak, se ale v těchto pouzdrech vyrábějí i supresory z řady SMBJ apod.
