Kabelová oka označení

Od: vasek02 20.06.17 08:59

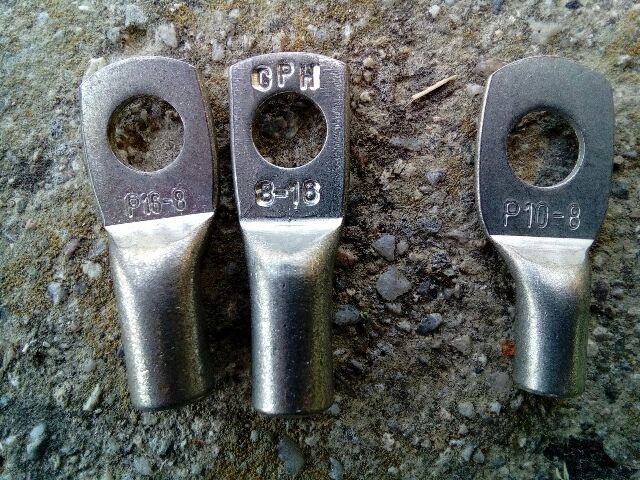

Dobré dopoledne přeju,nevěděl by někdo jak se označují kabelová oka? Z obrázku zleva popis P16-8 , 8-16 , P10-8
Dvě oka zlwvo vypadají stejné velikosti. Co znamená to označení?
díky za upřesnění

6 odpovědí na otázku

Řazeno dle hodnocení

mikihans®

20.06.17 09:20

U ok GPH je první průměr otvoru pro šroub v mm a druhé číslo je průřez vodiče v mm2
U těch dvou krajních to bude přesně naopak, nejprve průřez vodiče (16 a 10) a potom průměr otvoru pro šroub.
Jen ten průřez 18 u GPH oka mi tu nesedí, s takovým rozměrem jsem se ještě nesetkal.
doplněno 20.06.17 09:22: To GPH buď bude nějak špatně vyřazené 8-16 nebo nějaký atyp, ale to se mi teda nezdá.

vasek02

20.06.17 09:57

Dobrý den, ano u toho oka GPH je to velice špatně čitelné je to průřez 16.
Jak je u toho oka průřez 16mm, naměřil jsem přímo na oku jen 5.4mm, 16mm by se tam nemohlo vejit. Je to nějaký přepočet nebo jak to je? díky

mikihans®

20.06.17 10:52

To jsou milimetry čtvereční, tedy průřez (obsah kabelu v řezu), není to průměr kabelu. Z tohoto průměru tedy vypočítáte obsah kruhu a vyjde vám něco přes 16 mm² ono tedy vyjde hodně přes 16, když to počítám, ale oko musí být volné, aby do něj šel vodič lehce vložit. Pak se zalisuje.

vasek02

20.06.17 12:52

Jo taak to je, diky. Kdyz je treba vodic 2.5mm pro zasuvky tak se mysli také průřez kabelu? já vždy myslel že je to průměr.

lego®

20.06.17 18:33

Proto se to udava v mm².

Skočit na otázku
Vložit novou otázku

[přidat komentář]

ja1

20.06.17 17:14

8 značí na jaký průměr šroubu v mm (8mm = M8)

10 nebo 16 značí na jaký průřez vodiče v mm²(10 nebo 16mm²)

je oko určeno.

U instalačních vodičů se udává průřez v mm² kvůli výpočtům zatížitelnosti, průměr v mm se udává u vodičů pro vinutí, kvůli rozměrům a počtům závitů cívek.

[přidat komentář]
