Zapojení voltmetru a ampérmetru

Od: jan18 10.05.17 13:36 odpovědí: 8 změna: 11.05.17 13:31

Dobrý den, prosím u radu. Vyrobil jsem si autonabíjčku a chci k desce připojit digitální panelový ampérmetr a voltmetr. Bohužel se mi furt nedaří zapojit ampérmetr do obvodu tak, aby mi to neházelo zkrat. Pordaili byste mi prosím kam to přesně zapojit? děkuji Vám.

Odpovědět na otázku Skočit na nejnovější odpověď

8 odpovědí na otázku

Řazeno dle hodnocení

satam®

10.05.17 13:48

Voltmetr paralelně k výstupu, + na + a - na -.

Ampérmetr do série s výstupem , tzn. + z desky jen na + ampérmetru, - ampérmetru přímo na výstupní - svorku nabíječky, výstupní - svorka nesmí být spojena s - na desce!

Doporučuji zkontrolovat rozsah ampérmetru, aby byl schopen měřit poměrně velké proudy nabíječky a také aby snesl případný zkratový proud přístroje.

[přidat komentář]

nonek®

10.05.17 14:10

Dejte typ panelového přístroje a zapojíme to podle barev vodičů s konektory...

doplněno 10.05.17 14:34:

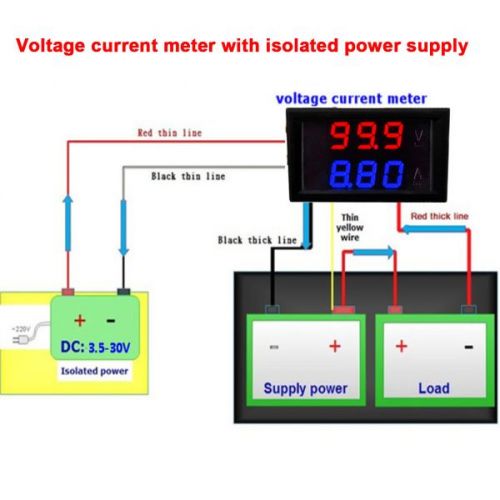

Takže na tom obrázku 6/6 je přehledně nakresleno zapojení

doplněno 10.05.17 14:37:

Ještě doplním, Power Input (napájení voltampérmetru) to jsou ty dva tenčí dráty, ty tři silnější jsou pro měření; co k tomu potřebujete poradit? Podle mne je to velmi přehledně nakresleno, i pro laika...

jan18

10.05.17 14:17

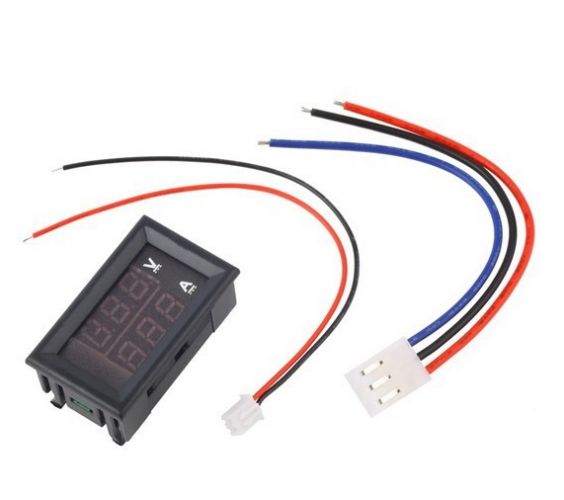

robotstore.cz/...

Zde je přesný voltmetr a ampérmetr. Děkuji.

nonek®

10.05.17 14:40

Zapojujte podle barev, modrý je sice nakreslen černě (jeden z trojice), ale je tam i popis barev vodičů, takže není problém...

doplněno 10.05.17 14:57:

@vermon už jsem se s tím setkal vícekrát...mladý? "elektronik" koupí stavebnici a pokud jsou tam nákresy umístění součástek, tak to "dobře" podle něj zapojí...a teď pomozte...když to nejde. Každý jsme nějak začínali, před rokem 2000 byly různé technické kroužky, to byla pro zájemce o elektroniku výhoda, sám jsem jeden asi 15let vedl, účastnili jsme se i celostátních soutěží v elektronice...a dnes vše spolkly "hry" ...na PC a podobném zařízení...přemýšlení a vytváření je přece těžké...

doplněno 10.05.17 15:00:

Ale rád bych tazateli pomohl (a asi nejen já, od toho tu jsme), snad se ozve, jak pokračuje v oživování...případně ještě něco více o nabíječce...

[přidat komentář]

vernon

10.05.17 14:45

Promiň, ale fascinuje mne, že člověk který je schopen vyrobit autonabíječku, neví jak zapojit voltmetr a ampérmetr...

[přidat komentář]

jabraka*

10.05.17 14:50

Voltmetr není až tak důležitý,protože napětí baterie bývá téměř konstantní.Důležité je měřit nabíjecí proud..Ampérmetr je obvykle zapojen s bočníkem,pokud není už konstruován jako měřidlo do nabíječky.Nabíjecí proudy bývají poměrně velké,normální ampérmetr by shořel.

JABRAKA

[přidat komentář]

wlezley®

10.05.17 20:33

Nechci vrtat, ale nepotřebuje tento měřák cizí napájení. Na nabíječku bohatě stačil jednoduchý s "čuchací" cívkou a vlastním napájením. Ale možná se pletu a zapojení z obrázku bude chodit OK.

[přidat komentář]

jentak*

11.05.17 13:31

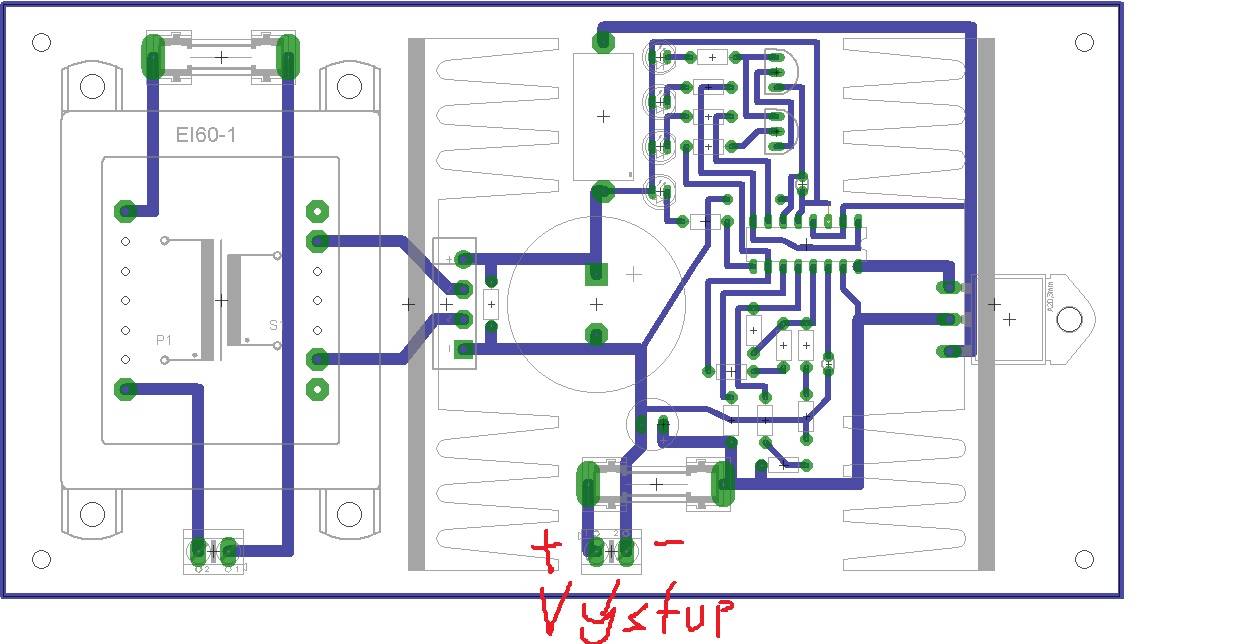

Jedna věc se mi nelíbí na tom plošňáku. Ten spoj od vstupní svorkovnice k pojistce je veden moc blízko k sekundárním vývodům transformátoru. neměřil jsem to, ale stoprocentně tam není dodržena bezpečná izolační vzdálenost od sekundáru. Ten kdo dělal ten plošňák, dost riskuje úraz.
