Funkce kontaktů u motor. spouštěče

Od: mulli* 06.03.17 10:38 odpovědí: 11 změna: 10.03.17 09:36

Dobrý den,

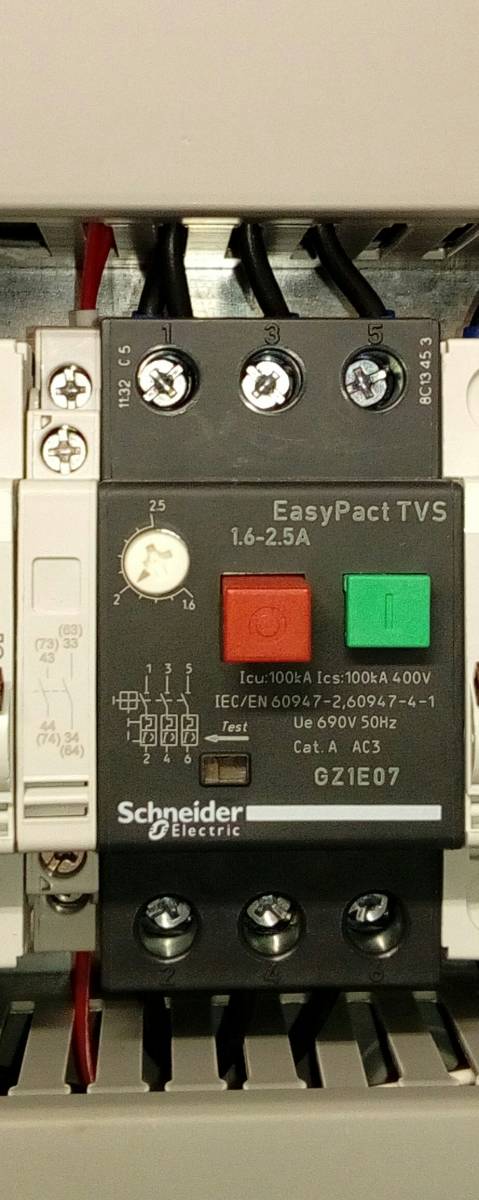

vedle motorového spouštěče na levé straně se nachází kontakty. Na co tyto kontakty reagují? Když změní stav mot. spouštěč, oni také? Vysvětlil by mi to někdo?
Děkuji

Odpovědět na otázku Skočit na nejnovější odpověď

11 odpovědí na otázku

Řazeno dle hodnocení

lego®

06.03.17 10:53

Jsou to pomocne kontakty ktere reaguji na stav proudove ochrany.
Davaji nam informaci zda je ochrana nahozena nebo vybavena.

[přidat komentář]

nonek®

06.03.17 15:10

Z levé strany mohou být až dva bloky pomocných kontaktů (reagují i na zapnutí, vypnutí tlačítky) , ze strany pravé se případně montuje elektrická spoušť a to buď podpěťová (ve třech stupních od 115V do 400V, 50Hz) nebo vypínací (ve dvou stupních od 110V do 240V, 50Hz) ...

doplněno 06.03.17 15:17:

podpěťová spoušť vypne spouštěč při poklesu napětí pod nastavenou mez, vypínací spoušť reaguje (vypíná) při přivedení napětí na tuto spoušť - můžeme spouštěč a tím (třeba) motor vypnout dálkově; nebo taky od nějakého signálu...

doplněno 06.03.17 15:19:

Výše uvedené hodnoty jsou pro spouštěč, uvedený v otázce...u jiného výrobce a typu spouštěče se mohou lišit...

[přidat komentář]

mulli*

06.03.17 21:13

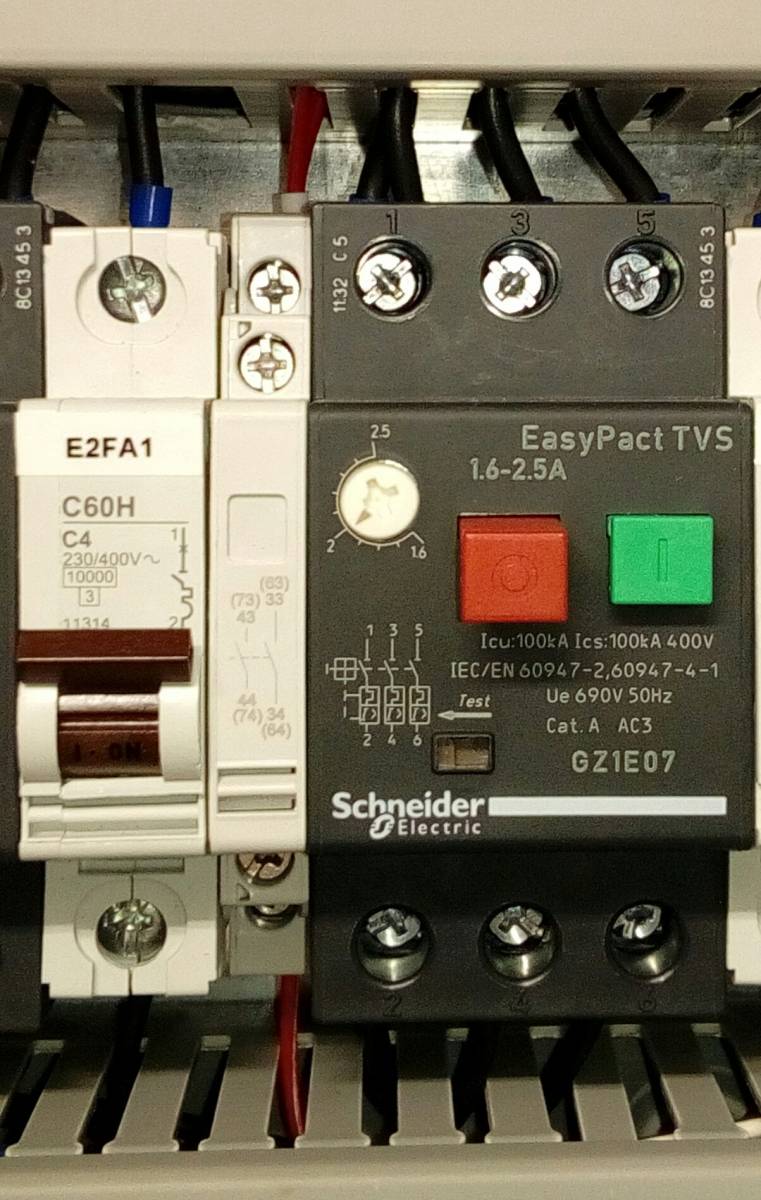

Dobrý večer, z levé strany je tam ještě jistič 4A asi jistí ovládací obvod? Které kontakty z obrázku jsou v době kdy je spoušť nahozena sepnuty či rozepnuty? Jsou tam zapojeny ty spodní, to jsou které?
Děkuji

promon®

06.03.17 22:14

Tak bez konkrétního schématu je to jeń mlácení prázdné slámy založené na ,,možná´´ a ..asi´´.

Navíc ani neuvádíte, o jaký stroj se jedná. Ovšem z praxe - podobné pomocné kontakty znám docela dobře, bývají u strojů v ,,emergency´´ okruhu. Prostě řečeno - je to okruh, který prochází přes stoptlačítka, lanka a podobné okruhy s tím, že prochází i přes tyto pomocné kontakty všech jističů - takže pokud je některý z nich shozený, má to stejný efekt, jako zamáčklá stopka - mašinu nespustíte .

nonek®

06.03.17 22:41

Oba kontakty jsou stejné, NO, normal open = normálně rozepnuto (otevřeno), tzn. stav v klidu, bez napětí, spouštěč vypnut - buď tlačítkem nebo nadproudovou spouští...a na který kontakt jsou připojeny vodiče poznáte podle číslování;

[přidat komentář]

111®

07.03.17 05:29

my třeba používáme tyto přídavní kontakty jako indikaci pro PLC a následně ovládací panel, že vybavila tepelná ochrana,

[přidat komentář]

mulli*

08.03.17 07:21

Dobře, ještě se zeptám, ty pomocné kontakty reagují na co, že ví zda se mají sepnout/rozepnout? děkuji

lego®

08.03.17 08:05

Pomocne kontakty reaguji na mechanicke ovladani z pomocneho kontaktu.
Tak si tu sestavu vyndej (nebo jinou) a prohlidni si jak to funguje.

111®

08.03.17 08:17

pomocné, říkejmě raděki přídavné, kontakty mají packu kterou se spřáhnou /ona zapadne do/ tepelné ochrany...která je mechanicky ovládá.

[přidat komentář]

mulli*

10.03.17 09:31

Ano díky, když se podívám na zapojení, jsou zapojené 33 a 34 nebo 43 a 44? děkuji

mikihans®

10.03.17 09:36

33 a 34, je to zřejmé z nákresu
