Co znamenají kontakty na stykači?

Od: reneko 24.02.17 08:27 odpovědí: 10 změna: 28.02.17 14:32

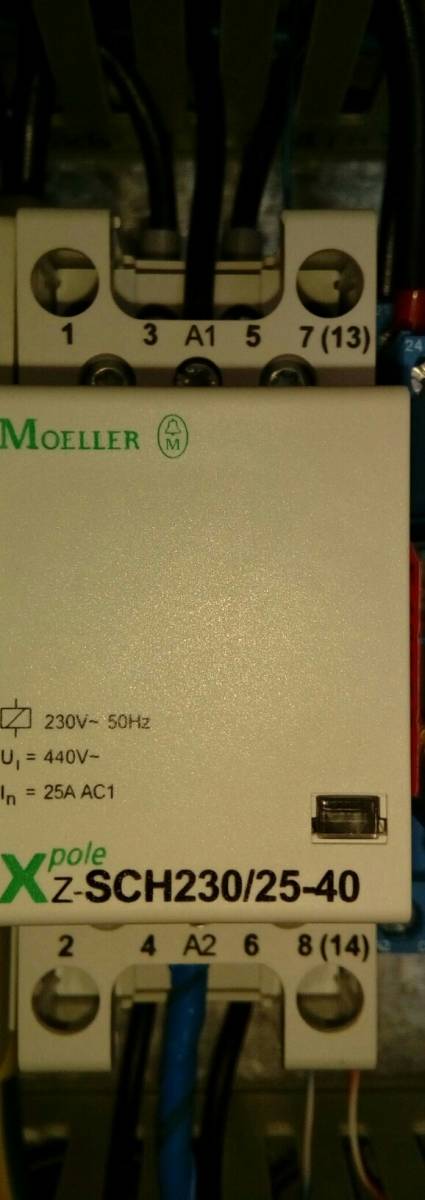

Dobrý den,zajímalo by mě zda jsou na tomto stykači všechny kontakty silové 1,2 pak 3,4 pak 5,6 a poslední 7 (13) 8 (14) znamenají co ty čísla v závorkách?
Věděl by to někdo?

Odpovědět na otázku Skočit na nejnovější odpověď

10 odpovědí na otázku

Řazeno dle hodnocení

nonek®

24.02.17 08:48

Technické údaje tady

reneko

24.02.17 11:27

Supr,není tam vidět co znamenají kontakty úplně vpravo 7(13) co to znamená?díky

colombo®

24.02.17 11:35

Když si otevřeš katalogový list z odkazu, tak hned na první stránce máš schéma zapojení stykače a taky čísla pomocných kontaktů.

nonek®

24.02.17 12:00

Tento vámi uváděný typ stykače je čtyřpolový (čtyři silové kontakty) s tím, že kontakt, označený 13,14 (7,8) lze použít jako pomocný...aby čísla nepletla ve schematech... cívka je A1,A2...

doplněno 24.02.17 13:58:

Lze použít i jiné jako pomocné, ale bývá pravidlem, že silové jsou značeny jednocifernými čísly a pomocné dvojcifernými - pomocné zapínací začínají jedničkou (13,14) a rozpínací dvojkou (21,22) ...podobně to je i na sestavách pomocných kontaktů pro stykače ... Tady se o tom něco dočtete...

reneko

24.02.17 13:13

To by mě jen tak nenapadlo,proč je možné používat jako pomocný kontakt jen tyto 7,8? Jiné nelze použít jako pomocné?

reneko

25.02.17 20:23

Supr,jak poznám jaké napětí a jaký proud může být na pomocných stykačích?

nonek®

25.02.17 22:31

Takže ještě jednou, tady... odkaz už byl v první odpovědi...tam je to vše popsané, a dokonce dost podrobně...stačí číst

111®

25.02.17 20:55

[?]

najdi si ke stykači datasheet a tam se to dočteš

[přidat komentář]

reneko

28.02.17 12:52

Je tam toho tolik popsaného,nevim.mohl by mi někdo poradit jaké parametry jsou pro tento stykac?dekuju

nonek®

28.02.17 14:32

A co potřebujete vědět, které konkrétní údaje? Chcete něco projektovat? Co chcete konkrétně připojit na tento stykač, na jaké silové napětí (velikost, AC, DC)?, jaké bude ovládací napětí, provozování bude v jakém režimu? Dejte víc info...
