Dobrý den, vysvětlili byste mi prosím tento elektrický obvod? Děkuji
4x

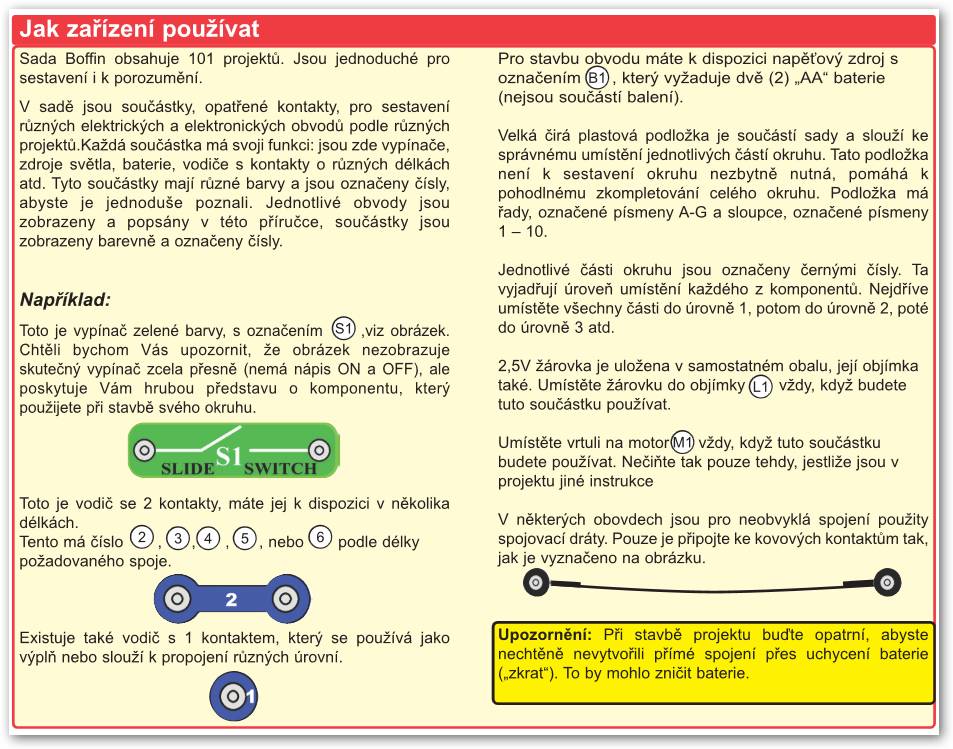

Alespoň něco z návodu, aby nedocházelo k chybám v zapojení, důkladně si to přečtěte...jsou popsány úrovně (vrstvy), ve kterých má být propoj
doplněno 23.02.17 20:28:

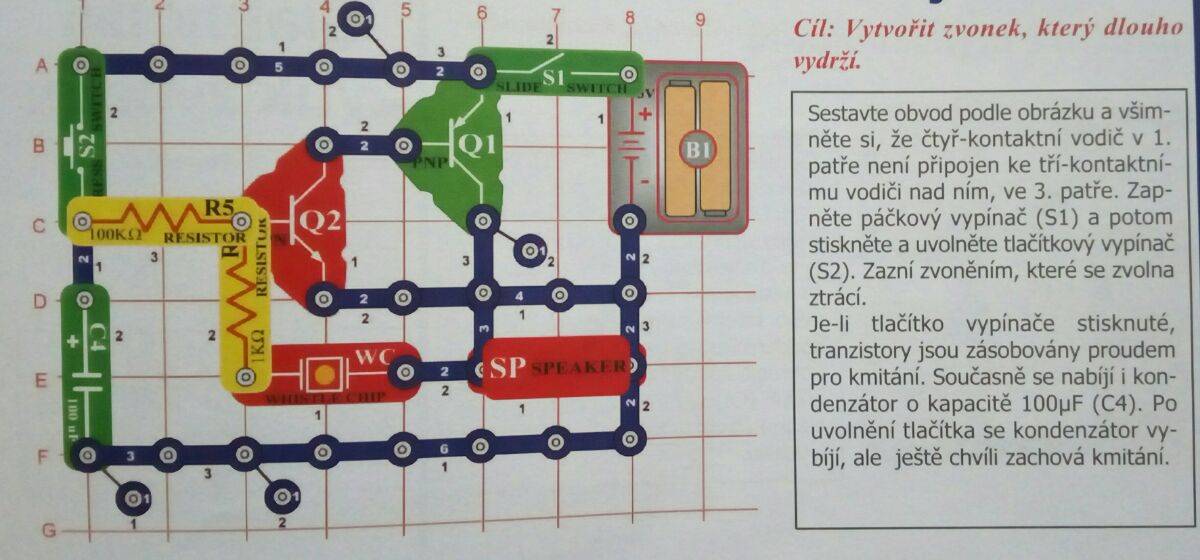

Je to projekt č.294 - Dlouhotrvající zvonění ze stavebnice Boffin - pro zájemce od osmi let...je škoda, že u jednitlivých projektů není schéma zapojení - jen obrázek a popis, který dal tazatel; asi to má funkční, jen chtěl vědět, proč to tak funguje...ono ty propoje jsou v různých vrstvách (oznaceno černým číslem vedle propoje) a bílé číslo na kontaktu určuje počet spojovacích bodů. Dost špatně se v tom dá orientovat, jedině překreslit - a to vytýkám výrobci, že tam nejsou schémata...dítě tak jen mechanicky propojuje "nějaké díly a body", nakonec to buď funguje nebo ne, ...ale nevidí souvislosti...škoda, jinak tato stavenice je v prodeji v různém rozsahu (a tím i ceně), nejrozsáhlejší obsahuje komponenty až pro 750 projektů (zapojení); a dále stavebnice s projekty PC1 až PC73. Ta využívá vstup PC pro mikrofon a program WINSCOPE...
2x
no mělo by to fungovat následovně: Posepnutí spínače S1 se pžipojí + na emitor Q1a přes bázi Q1 se dostane na kolektor Q2. Po stisku tlačítka S2se přivede + na konenzátor a odpor R5 na bázit Q2 a odpor R . Přechod báze - emitor se otevře protože emitor je na . zčne protékat proud: +baterie, eQ1, bQ1 kQ2, eQ2. Tím se otevže ořechod e-bQ1 a začne protékat i proud e-kQ1 na - pól baterie. mezi odpor R a -pól baterie je zapojen krystal, který udčuje frekvenci kmitání pro SP=akustický měnič. Po rozpojení S2 se na kndenzátoru začne napětí sniřovat až do vysazení oscilací, to je to prodloužené zvonění po rozpojení.
A nyní to zásadní. Tak byt to mohlo chodit , kdyby SP nebyl zkratovám propojkou nad ním.
Tak že je tam na SP zkrat. Proto to děla tnic nebude. Odstraňte zkrat a mohlo by to být funkční.
Děkuji za odpovědi
111: funguje to, snad tam zkrat není

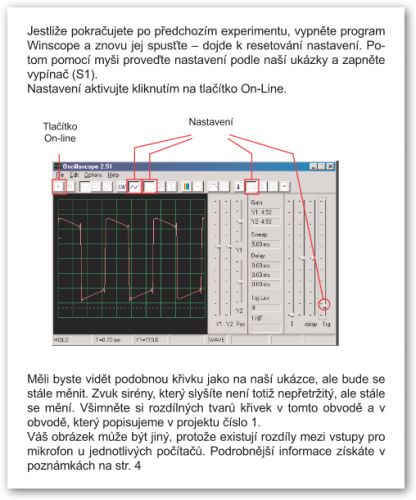

nonek: odkud je prosím ten druhý obrázek? To je nějaký program?
Nonek: díky za informace a odkazny na stavebnici Boffin a software Winscope pro imitaci osciloskopu. Má to své mouchy, ale zřejmě je to i vzhledem k příručce (návodu) v českém jazyce ve školách používané.
Jistě by stavebnici šlo vylepšit doplněním o normálně kreslená schémata. Buď se přiblížit k americké normě kreslení, jako je to nakreslené na blocích součástek, nebo i v běžné evropské a u nás používané normě.
Neméně vhodné by bylo návod doplnit obrázkovým "slovníčkem"součástek - schématická značka, popis a význam. Například "WC"že není splachovací hajzlík ale whistler chip, tedy čip, součástka generující pískavý zvuk, který je pak slyšet v součástce SP speaker - tedy v reproduktoru. Lamp socket že je objímka pro žárovičku a pod.
Vypadá to jako docela dobrý dárek dětem od asi 8 do 15 let za vysvědčení. Kdybych mohl, dal bych vám bod.
doplněno 10.04.17 11:49:
Teď jsem si dodatečně všiml, že ukázkový seznam součástek i s obrázky a popisem, má výrobce na webové stránce Boffin.cz . Překlad asi dělal nějaký starší zkušený technik, který se nenechal zkroutit novotami a stále používá pro pojmenování součástky kladoucí elektrický odpor slovo "odpor"a místo prosazovaného pojmu rezistor. Někteří brusiči technické terminologie také používají podle anglosaského vzoru místo běžného slova kondenzátor přejaté slovo kapacitor, který starším technikům také nejde do huby.
Překladatel(ka) možná nebyl zase až tak technik, například místo pojmu objímka pro žárovku používá "objímka lampy pro žárovku", zmiňovaný pískací obvod WC whistle chip je popsaný jako Okruh s upřesněním WC okruh pro stavebnice.
Ale to jsou jenom maličkosti, stavebnice jistě udělají radost mnoha dětem a možná i učitelům.
