Jak je zapojen senzor pohybu?

Od: murin 22.02.17 13:39

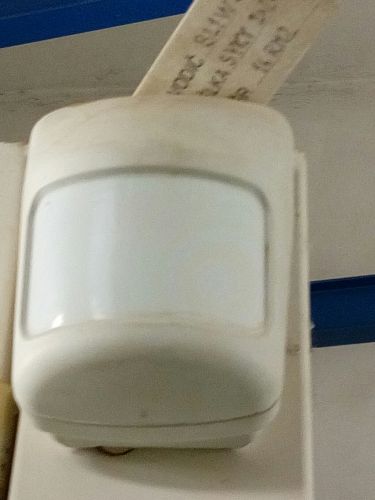

Dobré odpoledne, setkali jste se už někdy s tímto senzorem z obrázku?Nevěděli by jste někdo jak funguje a je zapojen,na jaké napětí?děkuji

7 odpovědí na otázku

Řazeno dle hodnocení

jentak*

22.02.17 15:09

Jablotron. Drátové JS-10 nebo JS-11. bezdrátové JA-60P.

[přidat komentář]

lego®

22.02.17 17:36

Ano, rekl bych 12VDC a zapojeno do EZS.
Omrkni typ a pohledej dokumentaci.
Jeste ze je ten net .

[přidat komentář]

hejkal®

22.02.17 18:01

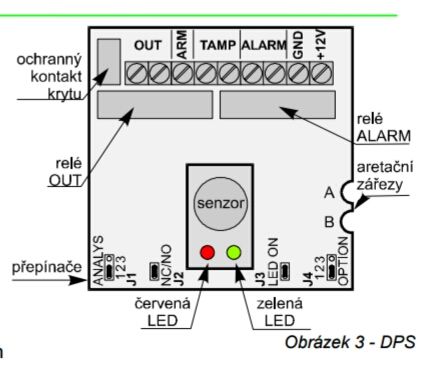

Má dvě relátka, která spínají dva výstupy.
Out a alarm.
Napájení typické 12 V=, mně to běhá i na menší napětí.
Pozor, je určené do interiéru.
Mně to ale běhá min. 2 roky venku, vedra či mráz, bez problémů.
Na výstupu Out spínám +12V,po vedení dále asi 50 m, na konci bežný piezzobzučák.

murin

23.02.17 13:27

Super,takže dva výstupy a jedním spínáme alarm a druhým OUT se spíná copak?

hejkal®

23.02.17 17:30

OUT je výstup spínacích kontaktů relé Out.
Spínají libovolný obvod, který na svorky OUT připojíš. Samozřejmě jen malé napětí, žádných 230V!
Upozornění : při zaznamenání pohybu je relé sepnuté cca 5 sekund. Potom je pauza. pokud pohyb trvá, relé opět spíná na pár sekund. To stačí na aktivaci elektroniky EZS.
Na signalizaci pohybu stačí jen ten senzor, zvuk (nebo světlo) upozorní dostatečně, i když prerušovaně. Není nutné EZS

Skočit na otázku
Vložit novou otázku

lego®

23.02.17 15:04

Bud to mas v dokumentaci nebo si tim ovladas co chces.

[přidat komentář]

slavco31®

22.02.17 14:09

Bez výrobného štítku je to len hádanie.

[přidat komentář]
