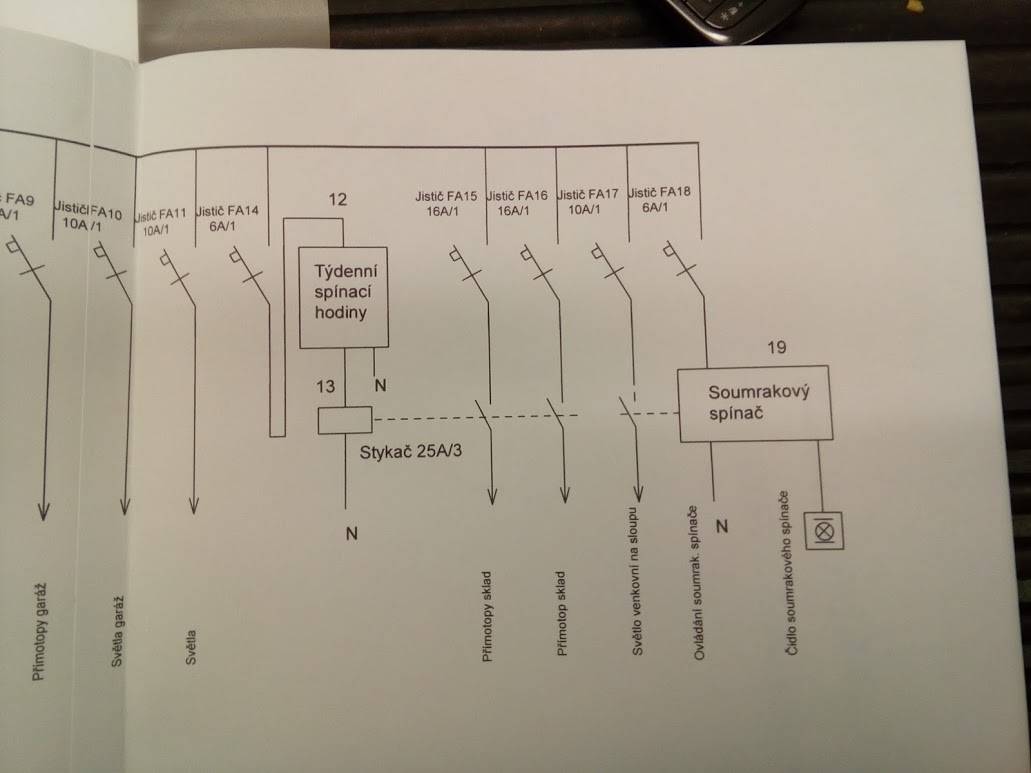

Dobrý den, chtěl bych vás zde požádat ty co rozumí elektrickým schématům, zda by mi nevysvětlili přiložené schéma zapojení.
Podle nastaveného času spínacích hodin je ovládán stykač 25A/3 a spíná podle toho nastaveného času (přímotopy sklad 2x, světlo venkovního sloupu, ovladání soumrak. spínače a čidlo soumrak spínače? děkuji všem znalým
2x
Přesně jak píše "fachman"jsou to dva odlišné okruhy, Spínačky pro spínání stykače topení a soumrakáč pro venkovní osvětlení. Všechny jistící a spínací prvky jsou umístěny v rozváděči. Použitý soumrakový spínač/..., které je umístěno někde venku.
0x
Správně, až na to, že čidlo není spínané stykačem. Přes stykač je napájený soumrakový spínač a čidlo je až teprve součástí tohoto soumrakového spínače, je tedy závislé na tom, jestli je napájený soumrakový spínač a ne na tom, jestli čidlo samo o sobě spíná stykač.
doplněno 13.02.17 20:13:
fachman a fischer22: máte pravdu, odpověděl jsem nesprávně, omlouvám se. Vaše vysvětlení je správné. Kdybych mohl, dal bych vám bod, snad vám ho dá tazatel
Soumrakový spínač nemá se stykačem absolutně nic společného, "týdenní spínací hodiny" spínají cívku stykače a ta sepne kontakty na které jsou zapojené dva přímotopy jištěné jističi FA15 a FA16 . Soumrakový spínač samostatně jištěný jističem FA18 spíná pouze obvod jištěný jističem FA17 tedy "světlo venkovní na sloupu"
Supr, díky za vysvětlení, bezva
Jen z toho jističe FA 17 jde fáze do přepínacího kontaktu soumrakového spínače a poté od spínaného kontaktu do světla? Není tam ještě nějaký další stykač ne?
