Schématické značky v elektru

Od: Datum: 26.01.17 20:17 odpovědí: 4 změna: 27.01.17 22:48
avatar

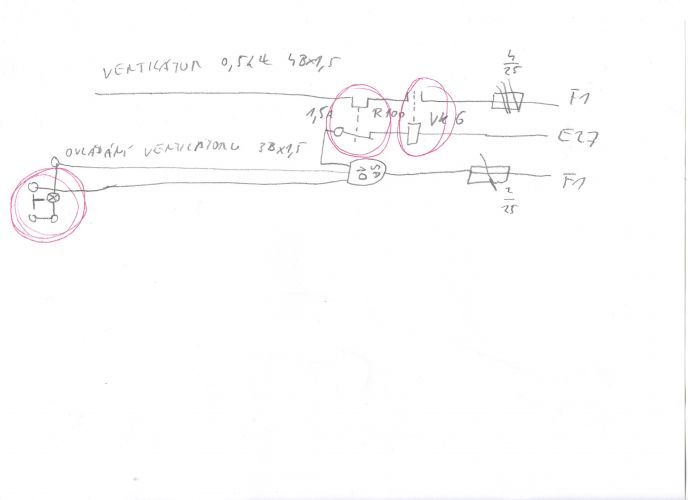

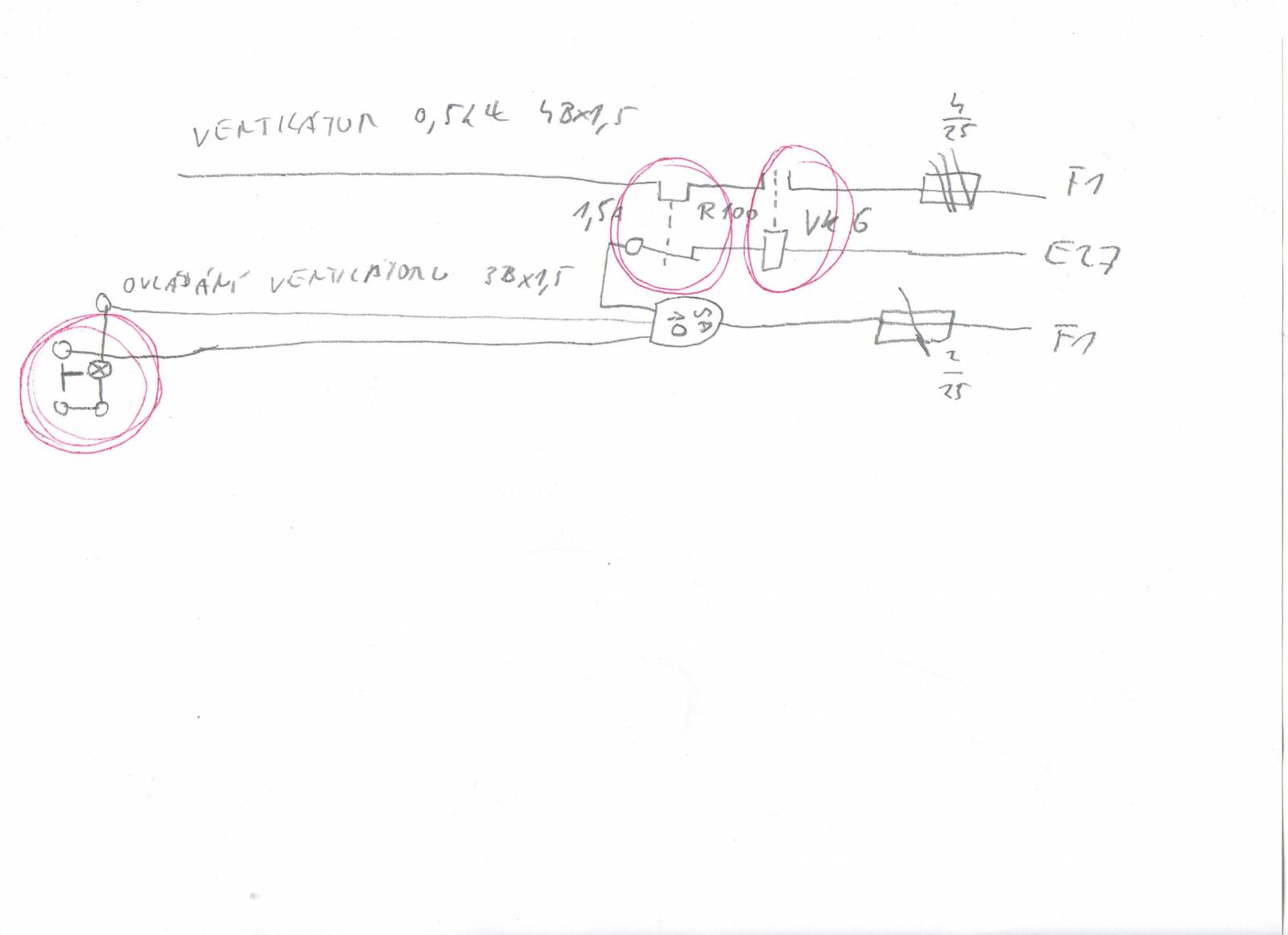

Poradíte mi co znamenají schématické značky na obrázku?

Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.01.17 21:03
avatar

Z leva :

Tlačítko s zarovkou (doutnavkou)

R100 ochrana - nadproudovy rele

Stykač

Ohodnoceno: 0x

Od: ja1
Datum: 26.01.17 21:33

Vlevo dole - spínací tlačítko s kontrolkou

Nahoře uprostřed - jistící relé typ R100 (nadproudová-tepelná ochrana) to je nastavitelné, o jmenovitém nejvyšším proudu 1,5A (nahoře topný článek, dole rozpínací kontakt)

Nahoře vpravo - stykač typ VK6 (dole cívka, nahoře spínací kontakt)

Nahoře úplně vpravo - pojistky ve třech fázích, 4A (umístěné v poj. spodku do 25A - velikost závitu E27)

Dole uprostřed - SA10 je časový spínač (schodišťový automat)

Dole úplně vpravo - pojistka v jedné fázi 2A (umístěná v poj. spodku do 25A - velikost závitu E27)


doplněno 26.01.17 21:44:

Docela mně mate u prostředního vodiče označení E27, ta cívka stykače, pokud je na napětí 230V by měla být připojena na střední (nulový) vodič.

Ohodnoceno: 2x

Datum: 27.01.17 17:58
avatar

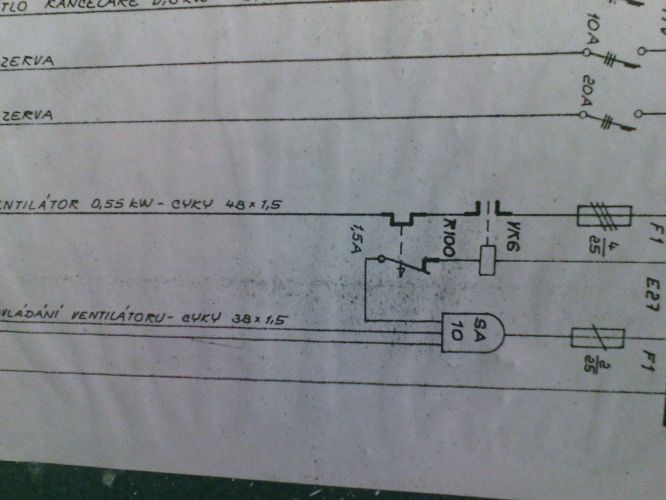

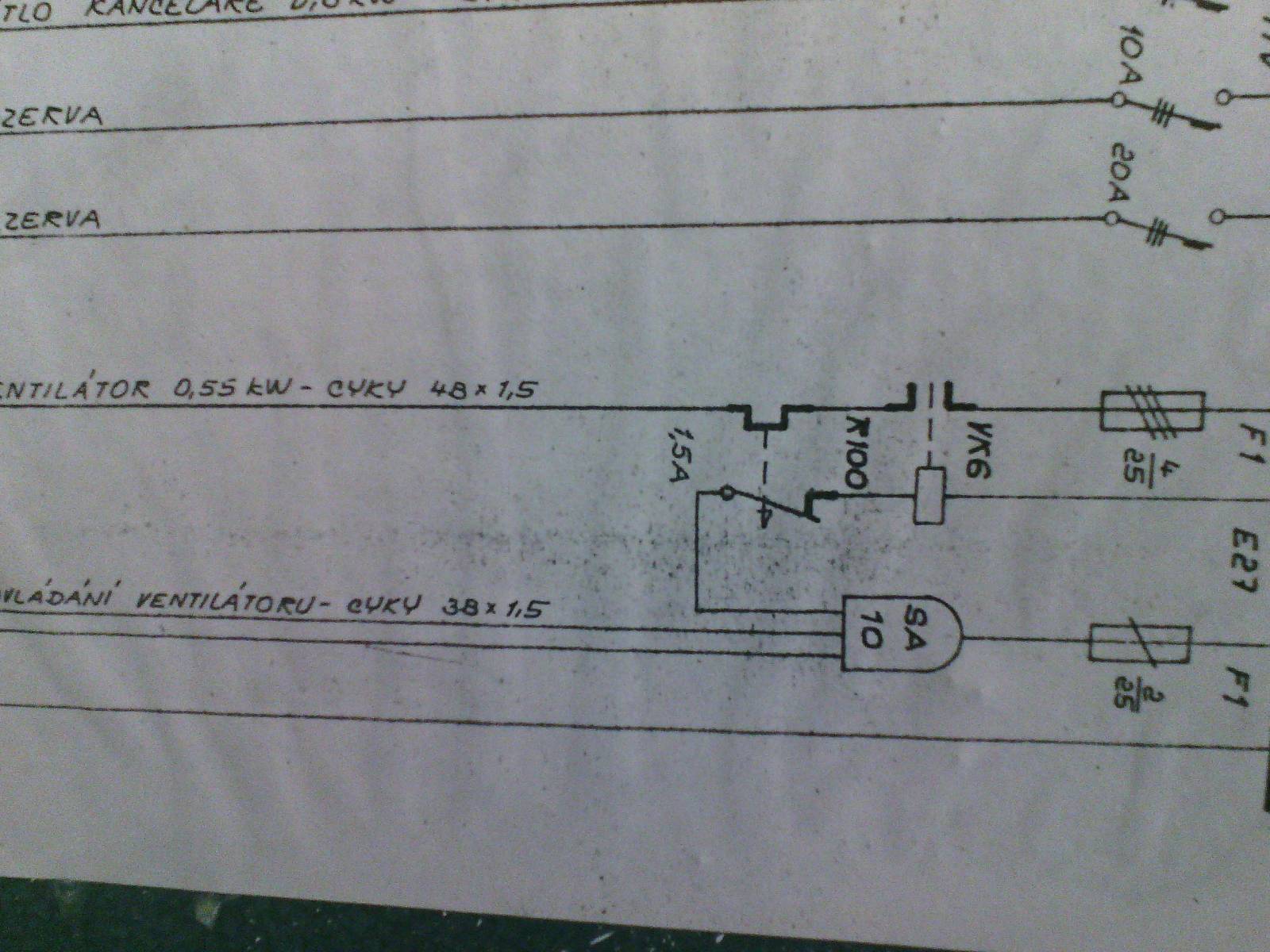

Děkuji za vyčerpávající odpověd. Ono je to trochu ve schématu jinak,než sem to nakreslil,takže asi dobrý. Obrázek je v příloze.

Od: ja1
Datum: 27.01.17 22:48

Jo, už to z tohoto schéma chápu - úplně vpravo máte hlavní sběrnici (není skoro vidět) a z ní jednotlivé odbočky.

A to označení velikosti spodku E27 patří jen k těm okolním pojistkám, platí jako že pro oboje. Je to ale zřejmé z toho číselného označení.

Jak máte nahoře ty jističe, tak tam zase prosvítá označení typu ITV. Zase to platí jako tedy pro ty okolní třífázové jističe

Ohodnoceno: 2x
