Zapojení servopohonu

Od: Datum: 08.12.16 18:04 odpovědí: 1 změna: 08.12.16 21:19

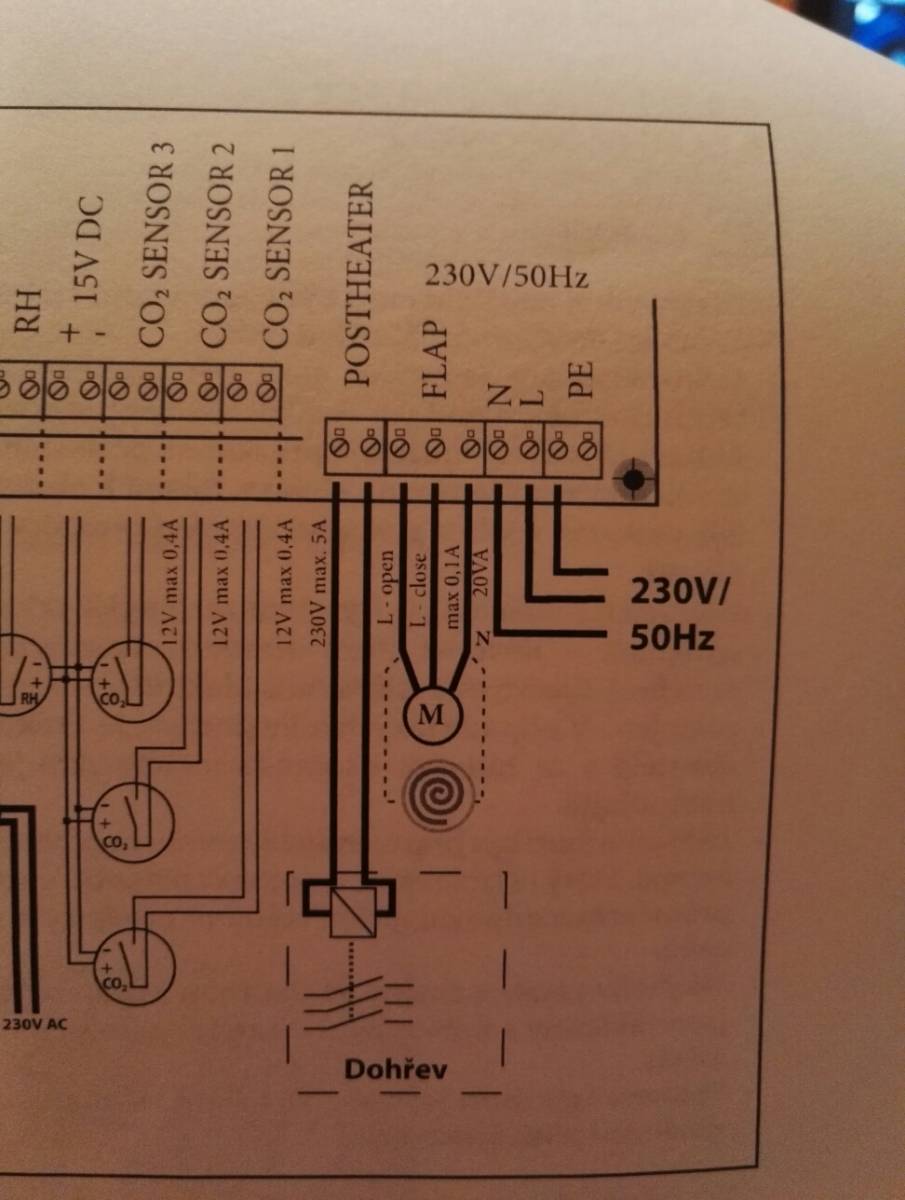

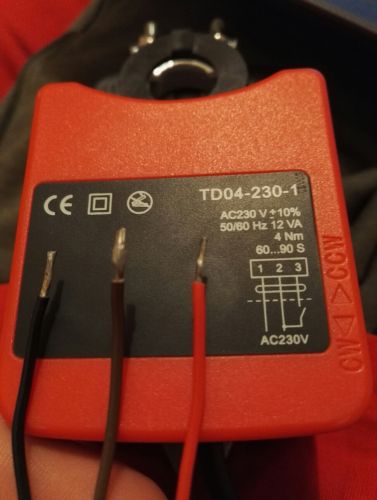

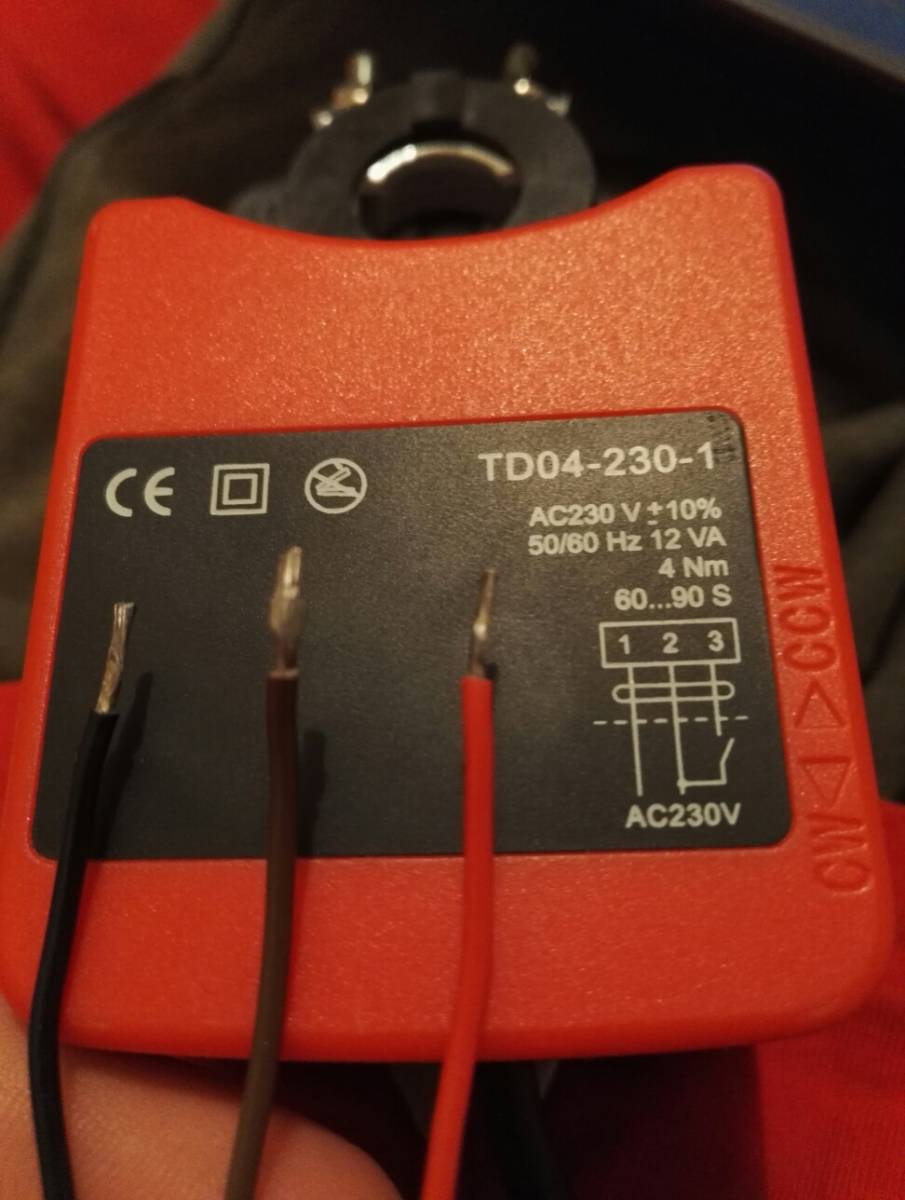

Prosím, potřebuji poradit jak zapojit servo na foto do svorek FLAP, které jsou na druhém foto.Předpokládám že černé vodiče jsou chod na jednu a druhou stranu, ale na co ten červený vodič.Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.12.16 21:19
avatar

Červený je společný pro oba černé. Takže červený (N-nulák) je přímo ve svorce s omezením proudu (max.0,1A/20VA) a černý připojíte podle směru otáčení. Na jednu stranu klapku otevře - ta bude na L-open a na druhou stranu zavře L-close. Podle potřeby je prostě můžete prohodit. To servo nic jinýho neumí než pomalu otáčet na jednu nebo druhou stranu, dokud na dorazu nevypne.

Ohodnoceno: 0x
