Záměna tranzistoru

Od: Datum: 07.12.16 10:57 odpovědí: 10 změna: 07.12.16 16:58

Dobrý den.

Prosím, doporučí někdo rovnocenou náhradu za již nedostupný tranzistor NPN 102 NU71 .

Děkuji -miro



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: host*
Datum: 07.12.16 11:12

To už je skutečně hodně historický tranzistor. germaniový, NPN, nízkofrekvenční pro jednoduché koncové zesilovače do 100 mW nebo do jiných obvodů s napětím do 30 V a prudem maximálně 250 mA a výkonovou ztrátou maximálně i s chladičem tak do 125 mW, viz například http://teslakatalog.cz/102NU71.html

U starších amatérů a kutilů se jistě někde v šuplíkových zásobách najde, pokud opravujete nějaké retro zařízení a skutečně ho moc potřebujete, jistě někoho najdete, kdo vám ho prodá. Například http://www.antesat.cz/historie.php

Náhrada jiným typem by potřebovala posoudit, co je to za obvod, například koncový stupeň malého rádiopřijímače (například na http://www.radiomuseum.org/tubes/tube_102nu71.html ) například zdroj v blesku pro fotoaparát, v nějakém regulátoru, ve starším laboratorním stabilizovaném napájecím zdroji nebo jinde.

Ohodnoceno: 1x

Od: mkat®
Datum: 07.12.16 11:32
avatar

Skús tu: http://www.bucek.name/

Môžeš si objednať.Má ho na sklade.

Ohodnoceno: 2x

Od: host*
Datum: 07.12.16 11:44

mkat: kdybych mohl, dal bych vám bod, to je opravdu skutečná rada nad zlato. Jistě to ocení i tazatel.

Ohodnoceno: 1x

Od: miro®
Datum: 07.12.16 13:49

Děkuji za rady.

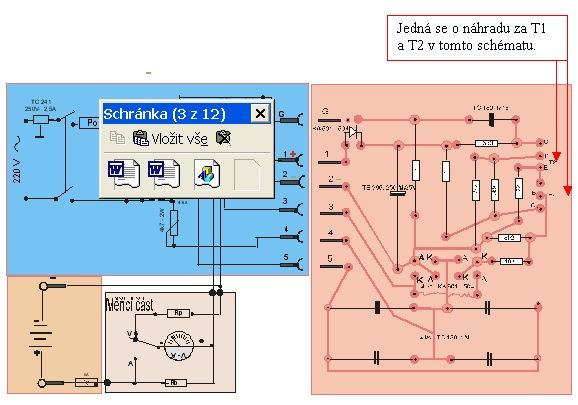

V případě nutnosti náhrady novějšími typy tranzistorů za T1 a T2 viz schéma, které přikládám, jak bude nutné změnit i hodnoty ostatních pasivních prvků?


doplněno 07.12.16 14:03: Podařilo se doplnit schéma k předešlému dotazu až nyní.
Děkuji -miro


doplněno 07.12.16 14:20: Doplňuji schéma, které se mně nepodařilo vložit společně s kladenou otázkou.
Děkuji -miro
Datum: 07.12.16 13:55
avatar

Miro,schema nepředkládáš,ale myslím,že by vyhověly Kf 507 + KF 517

JB

Ohodnoceno: 0x

Od: miro®
Datum: 07.12.16 14:23
Pokus omyl. Ještě další pokus.
-miro
Od: miro®
Datum: 07.12.16 14:29

Tak už jsem asi zapoměl vkládat soubory. Pokusím se jej vložit opět jako přílohu.

-miro

Od: host*
Datum: 07.12.16 16:14

miro, sám vidíte, že přes nejdůležitější místo na schématu je okénko Schránky, ale přesto je vidět, že je to nějaký obvod napájený přímo ze sítě! Z bezpečnostního hlediska pro vás i vaše blízké od toho dejte ruce pryč, je to nebezpečné,

Jestli se jedná o najakou nabíječku zřejmě NiCd akumulátorů z doby, kdy toto schéma vzniklo, jistě najdete nějaké lepší zapojení, nebo už hotové zařízení.

Pokud tuto nabíječku máte, je podle údajů na krytu bezpečná (má značku ESČ a jiné) a chcete ji opravit, využijte informaci předchozího rádce a kupte originální tranzistor od Bučka. Šikovný elektronik by ho jistě nahradil vhodným křemíkovým tranzistorem, ale možná by bylo zapotřebí upravit hodnoty některých součástek. A hlavně zařízení změřit, vyzkoušet a hlavně mít jistotu, že to někde někoho nezraní nebo to nezačne hořet. Nechci strašit, ale při souhře náhod by i k tomu mohlo dojít, například když je zařízení zapíchnuté do zásuvky za záclonami a hřeje a .. jenom hádám. Třeba máte skutečně továvní výrobek, který jenom potřebujete opravit.

Ohodnoceno: 0x

Od: miro®
Datum: 07.12.16 16:47

Tady je celé schéma.
Jedná se o amatérskou nabíječku, kterou používám ke spokojenosti více jak 20 let. Vyrobena bylo podle návodu časopisu UROB SI SÁM
-miro
Od: miro®
Datum: 07.12.16 16:58

Zde je kompletní schéma
