Chtěl bych se zeptat znalejších.

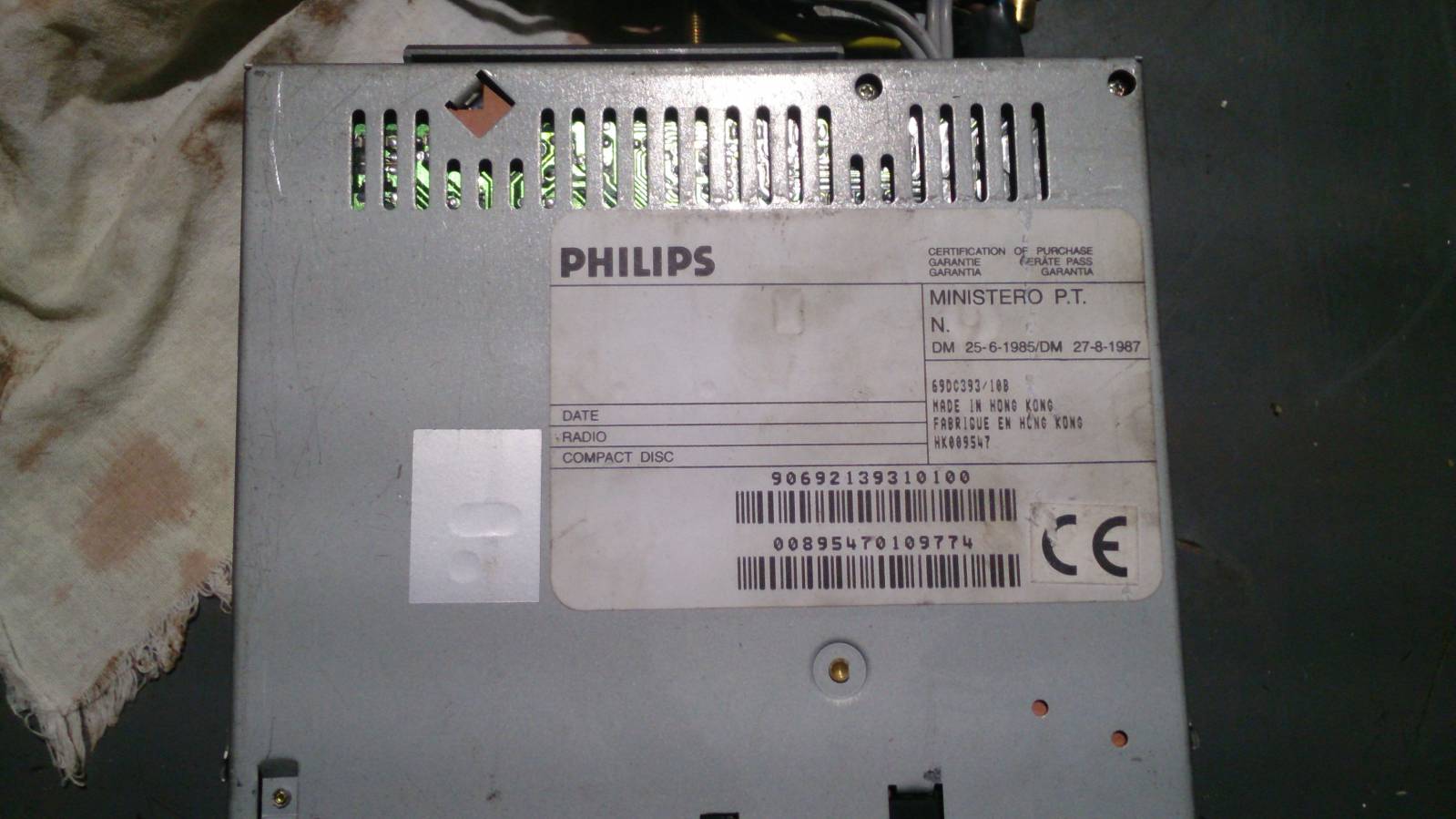

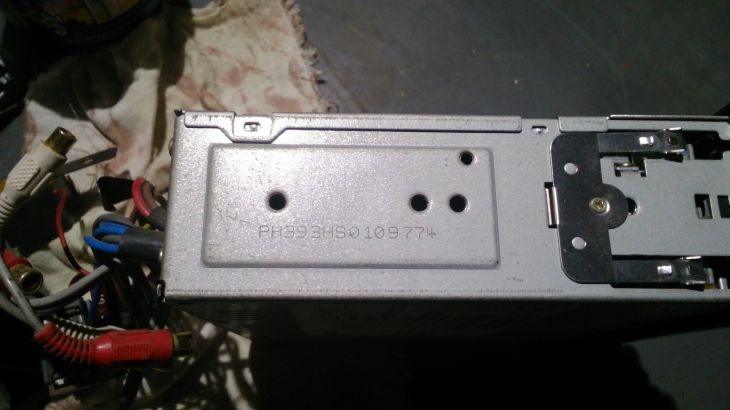

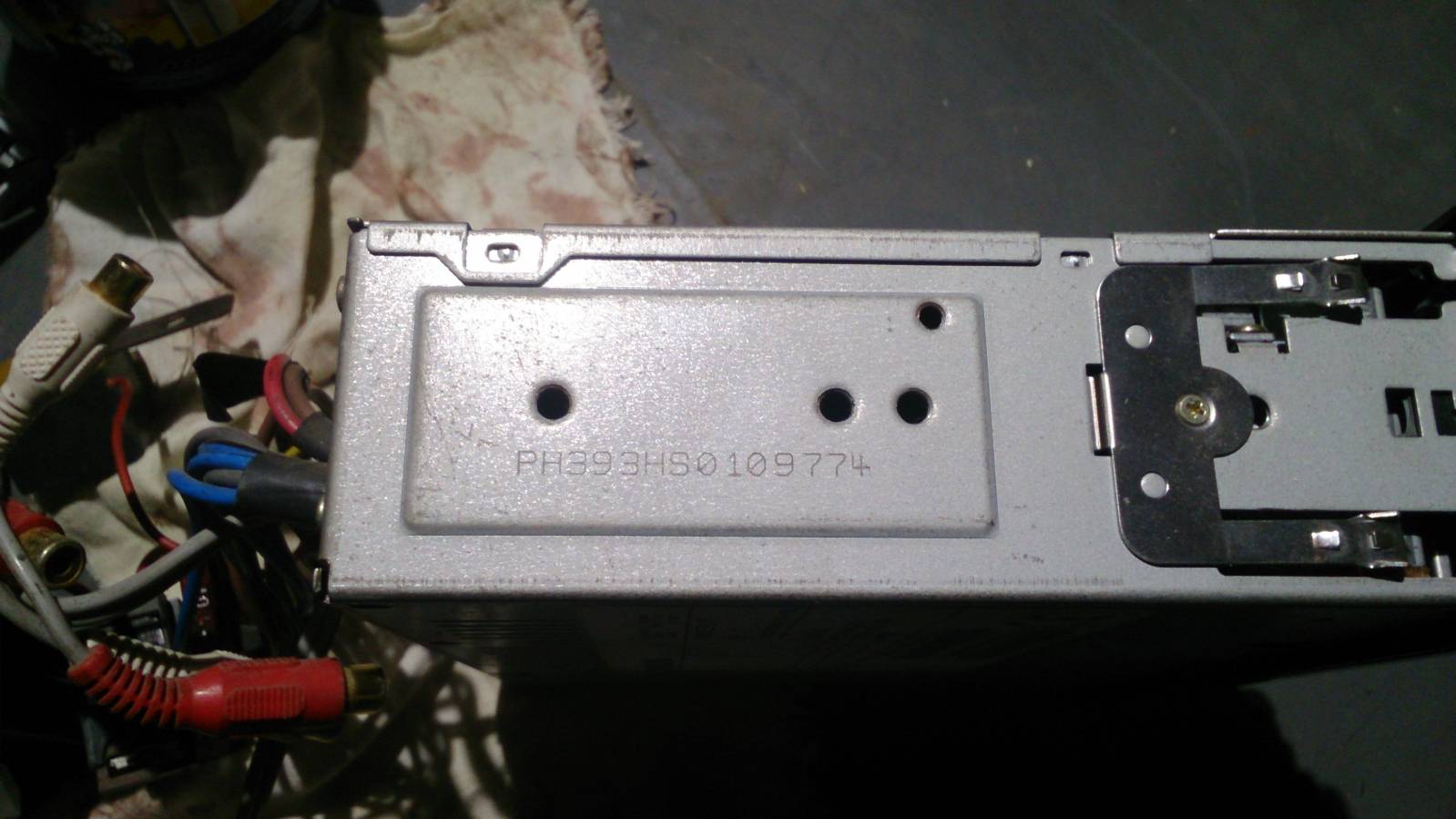

Mam autorádio Philips a chtěl bych si do dílny udělat rádio.
První problém je kód, který nevím.
Druhý problém je zapojení plus a mínus 12V.
Zdroj mám z počítače upraveny tak, aby fungoval pro mé potřeby.
Jaký drát zapojit na plus a jaky na minus?

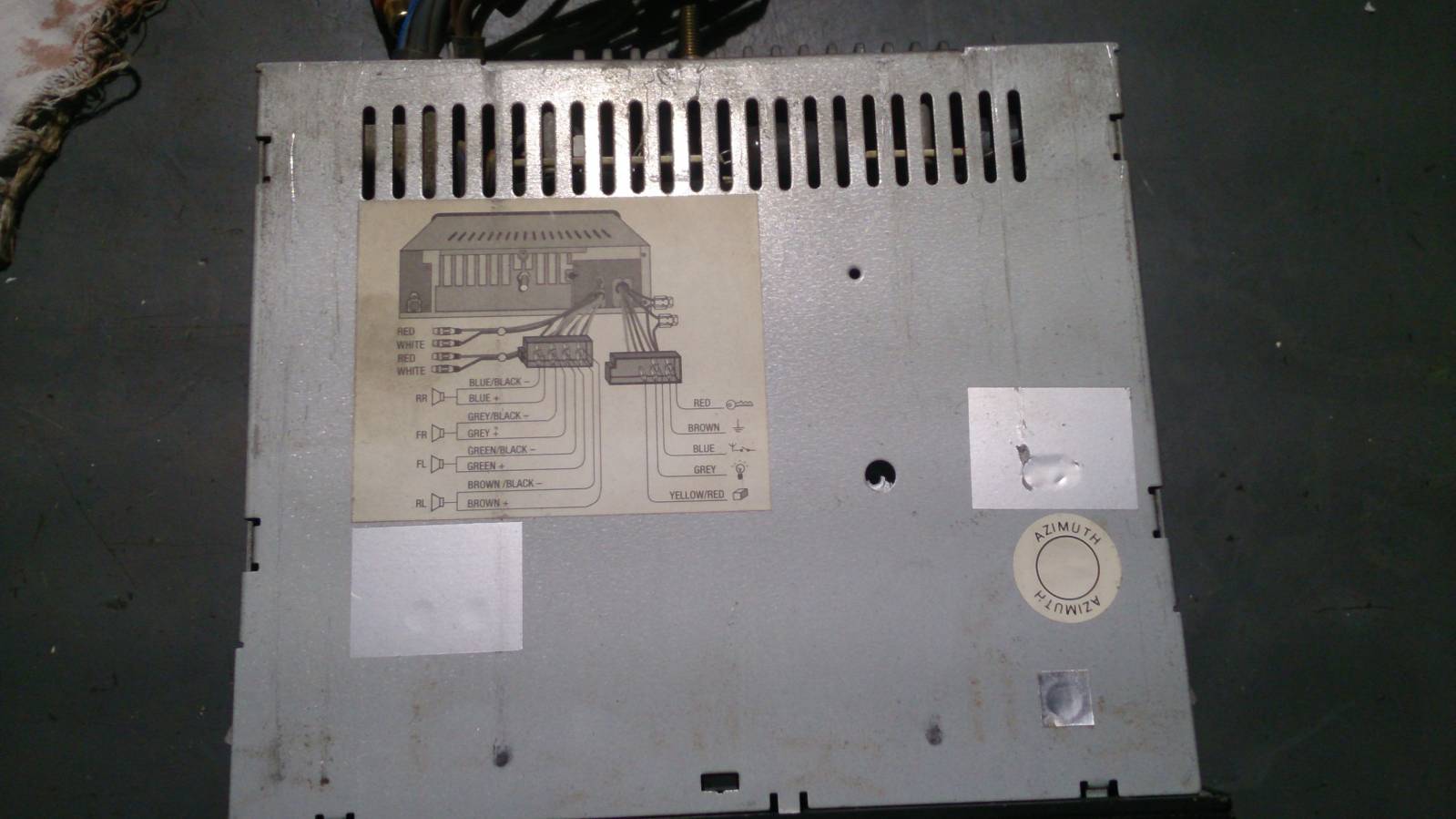

Repro je z obrázku jasné.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ja1
Datum: 24.11.16 17:17

RED (červený) s klíčkem - plus napětí 12V, ovládáno spínací skříňkou - klíčkem (že bude rádio funguje jen při zapnutém zapalování vozu).

BROWN (hnědý) - kostra vozu, mínus

BLUE (modrý) - napájení pro anténní zesilovač, (nebo motorek výsuvné antény?).

GREY (šedý) - podsvícení displeje ( dá se regulovat - když se zapojí na napájení osvětlení palubních přístrojů. Nezapojíte-li ho, bude displej rádia pořád zhaslý!

YELLOW/RED (žlutý/červený) - trvalé napětí +12V z baterie vozu - slouží pro udržení paměti naladěných stanic.

Takže musíte propojit red a yellow/red, připojit na + z baterie/zdroje a brown na - baterie/zdroje.

Aby byl vidět displej, bude zřejmě potřeba změřit co leze z toho blue při zapnutí a vypnutí rádia a popřípadě v menu rádia nastavit aby to napájení bylo zapnuto, pokud je to plus 12 V propojit blue a grey. Jinak by se napájení osvětlení muselo nějak zajistit třeba přes další vypínač z plusu baterie/zdroje.

Ohodnoceno: 2x

Od: ja1
Datum: 24.11.16 17:34

Taky jsem kdysi sháněl kod k rádiu, až na nějakých cizích stránkách po registraci mi ho tam jeden tamní člen nějakým způsobem našel, ale po těch létech už nevím kde to bylo.*nevi*

Ohodnoceno: 0x

Datum: 24.11.16 18:11
avatar
Moc děkuji za odpověď.
Chápu dobře, že pokud by podsvícení potřebovalo 12V, tak spojím red, blue a grey a píchnu to na 12V plus.
Yellow/red zapojovat nemusím? Rádio nebude pod stálým napětím, takže ze stanice stejně vymažou.
Jak vyřešit anténu.
Od: ja1
Datum: 24.11.16 18:40

Ne, jen red a grey na plus a brown na mínus zdroje. Blue je výstup napětí ven z rádia, pro zesilovač (nebo motorek)

Pokud vám nevadí že to budete muset pokaždé ladit znova, stačí jen red a grey na plus a brown na mínus zdroje.

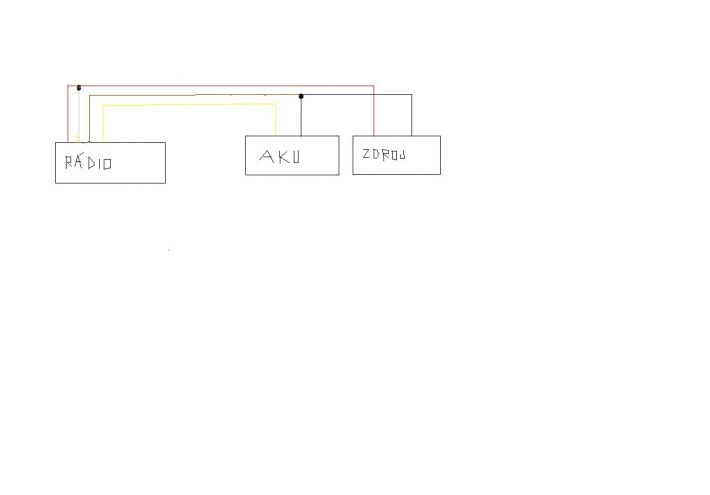

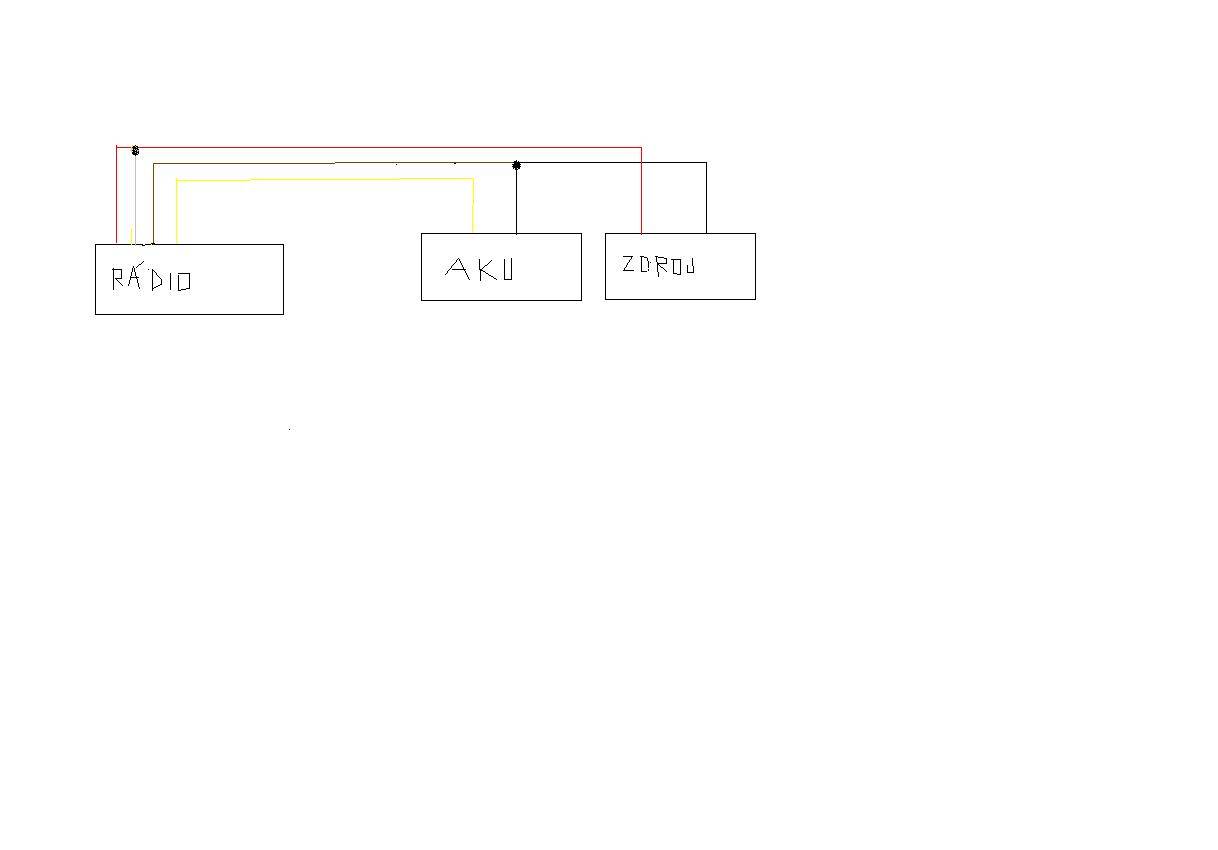

Pokud ale máte starý akumulátor na 12V např malý z UPSky, pak ho můžete zapojit mezi yellow/red a brown a nebudete muset pokaždé ladit. Odběr bude velmi malý, je to jen na udržení paměti.

Možná by stačil i veliký kondenzátor a spojit red a yellow/red na plus kondenzátoru a zdroje a druhý pól na mínus kondenzátoru a zdroje.

Anténa, to stačí kus drátu zapíchnutého do ant. konektoru.

Ohodnoceno: 2x

Od: ja1
Datum: 24.11.16 19:03

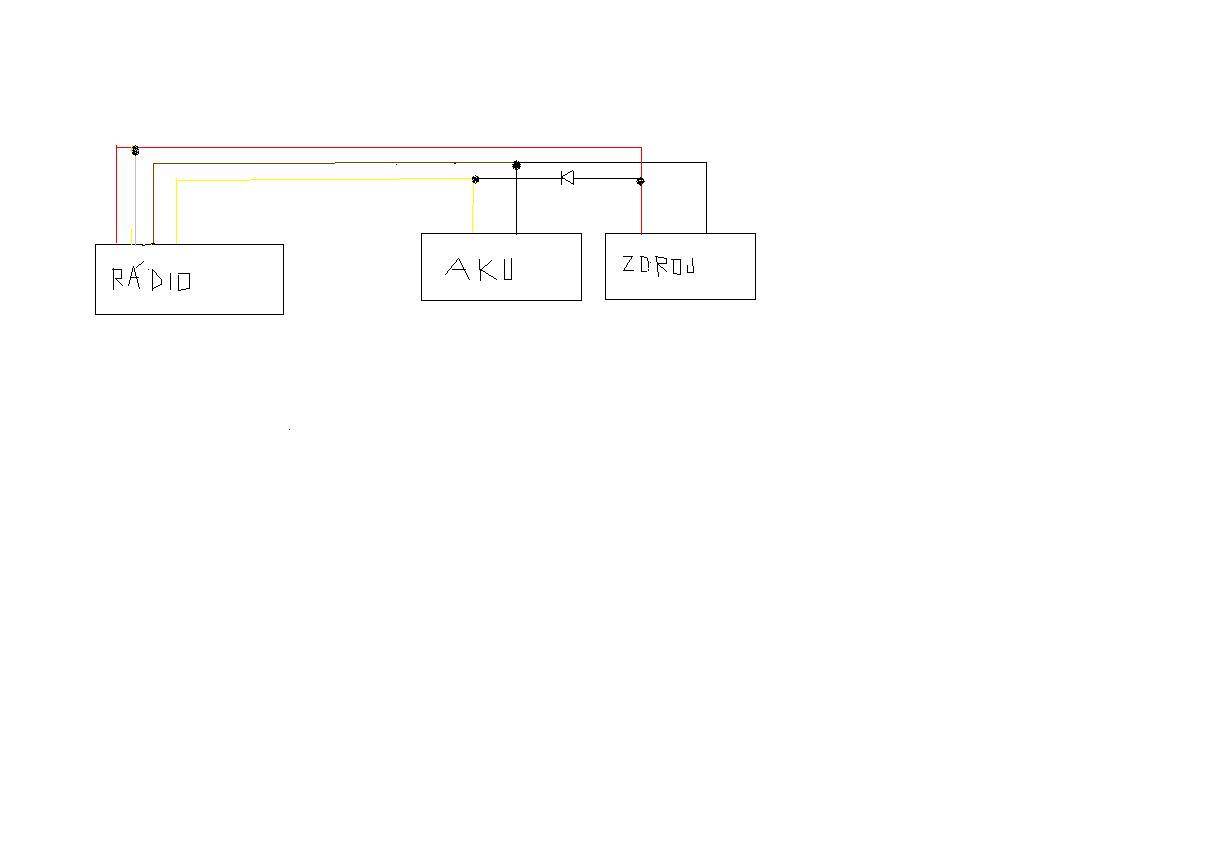

Pardón, ten kondenzátor ne, vy to vlastně budete vypínat na zdroji, ne na rádiu, to on by se rychle vybil. To by jedině musela v tom schématu být dioda, v propustném směru mezi plus zdroje a plus kondenzátoru (akumulátoru). Aby se při zapnutí zdroje nabil, ale po vypnutí zdroje nemohl se vybít přes rádio.

Ohodnoceno: 0x

Od: mkat®
Datum: 25.11.16 13:14
avatar

musíte mať stále zapojené oba plusy,inak rádio nepôjde.Yellow+red.-+ batéria.A mínus dať trebárs na kostru rádia alebo na

brown.Ten kábel je aj tak prepjený z kostrou (oplechovaním )rádia.

Ohodnoceno: 0x

Datum: 25.11.16 14:57

Nezapomeňte, že pokud budete rádio vypínat ze sítě, že pravděpodobně (nevím, jak tento model) přijdete o všechna nastavení a předvolby stanic.

Ohodnoceno: 0x

Datum: 25.11.16 15:08
avatar

...a vymaže se i to kódování. Při každém zapnutí budete všechno muset zadávat znova. To bych si radši za pár stovek koupil v bazaru obyčejné rádio.

Ohodnoceno: 0x

Datum: 29.11.16 22:44
avatar

Díky všem. Kódování jsem vypnul. Rádio funguje.

Pokud seženu tu baterii z UPS, mohu ji před zapojením v radiu normálně napojit na autonabíječku a nabít?

Mám něco takového:

http://nabijecky-a-startovaci…heureka.cz/compass-adc07147/#

Datum: 15.12.16 11:43
avatar

Jen se ješzě zeptám, pokud bych jako zdroj chtěl vyhodit PC zdroj.
Zapojil tam baterku 12V z UPS a na ni připojil běžný trafo zdroj s 12V jako dobíljení.
Vydrží to baterie? Nebude se přebíjet či vybuchovat. Zkrátka bude to fungovat?

Od: mkat®
Datum: 15.12.16 14:15
avatar

Tú batériu by to dobíjalo veľmi málo.Zdroj z PC treba upraviť aby sa dalo s ním nabíjať batériu.Zdroj dáva normálne ,len 12V ,a na dobíjanie potrebuješ viac .Okolo 14.8 V. Ale môžeš skúsiť zapojiť auto rádio priamo na zdroj z PC.Ak nebude rušiť

tak ho použi.Ja som mal tak zapojené a všetko bolo ok.

Ohodnoceno: 0x
