Zapojení motoru

Od: Datum: 20.11.16 21:42 odpovědí: 4 změna: 25.11.16 00:21

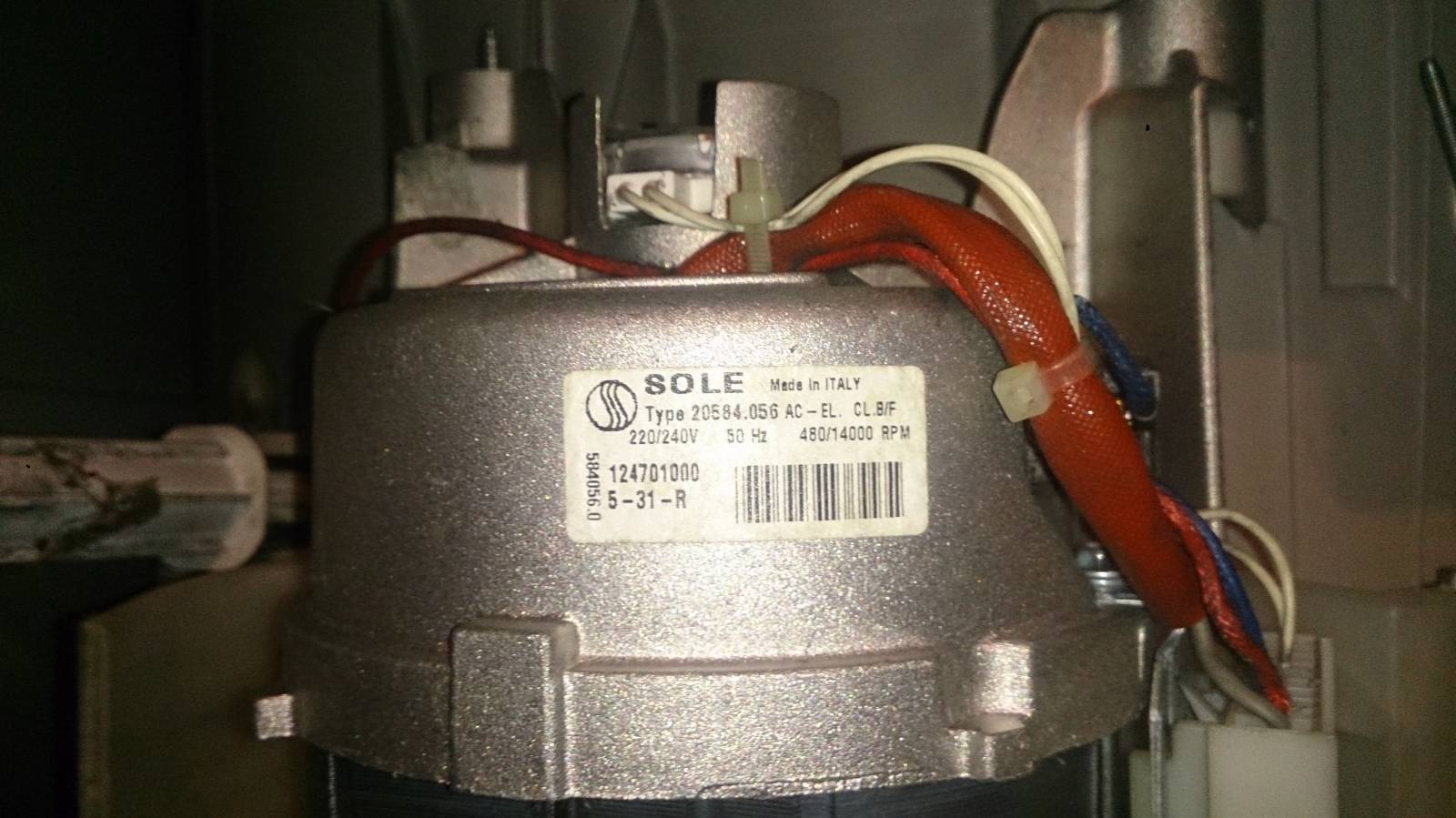

chtěl bych se zeptat jak zapojit tento motor na otáčky ždímání na 230V



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 21.11.16 19:33
avatar

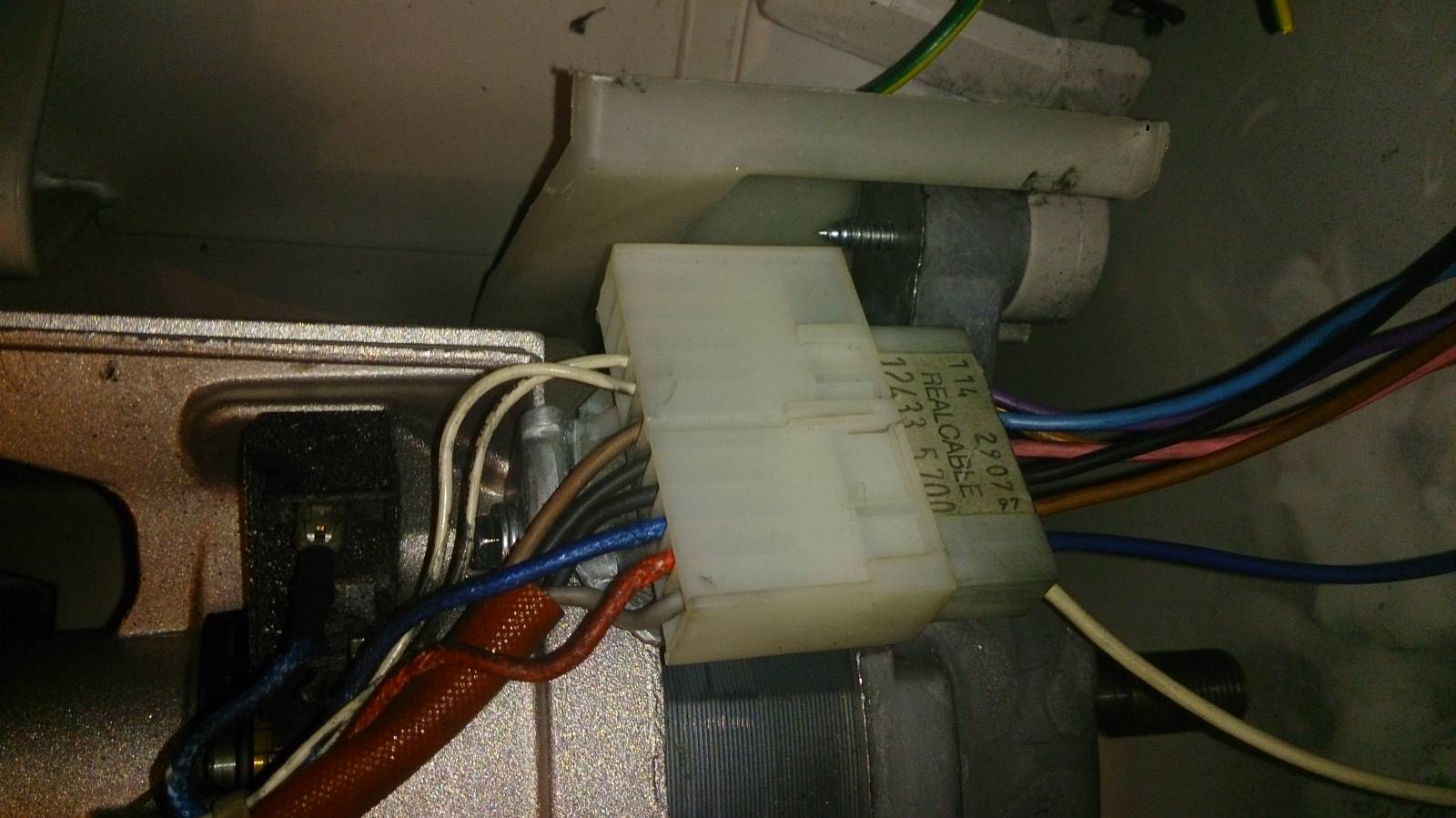

Zkuste změřit, zda souhlasí tyto hodnoty a barvy vodičů, případně opravte (barvy vodičů směrem od motoru ke konektoru)

svorky 1 - 6 - 2,2ohm - odpor statoru - šedý, hnědý vodič
svorky 2 - 3 - 3,2ohm - kartáčky - rudý, modrý
svorky 4 - 5 - 0,3ohm - odpor statoru - černý, černý
svorky 7 - 8 - tachometr - bílé vodiče


doplněno 21.11.16 19:57:

Popřípadě svorky 4 - 5 - tepelná pojistka; zkuste zjistit, kam jednotlivé dráty vedou - podle barev, které na kartáčky, které na stator atd.. To, co jsem popsal, případně opravte...


doplněno 21.11.16 20:12:

Dá se zapojit napřímo, bez regulátoru otáček...

Ohodnoceno: 0x

Od: gaussik
Datum: 22.11.16 00:27

díky za radu ale vůbec nevím :D jsem vážne blbec v tomhle :D který drát kam a byl bych spokojený :) ještě tam musí být prý nějaký kondík...

Od: bmbx®
Datum: 22.11.16 12:37

Kondík se používal u asyncronních motorů, které se používaly u starších praček, které měly nižší otáčky odstřeďování a nemělÿ volbu otáček odstřeďování

Ohodnoceno: 0x

Od: gaussik
Datum: 25.11.16 00:21

díky za radu :) už jsem na to přišel :) 1 přívod 2+4spojit a 3+5spojit 6přívod :D sice to zapojení vůbec nechápu ale jede :D
